Dettagli dei prodotti

Casa prodotti

Sensore per unità di misurazione inerziale di 500°/s

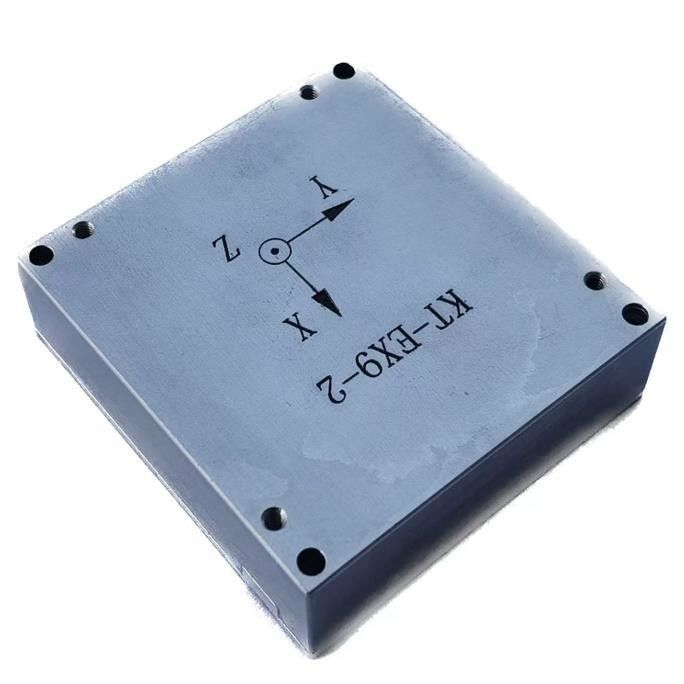

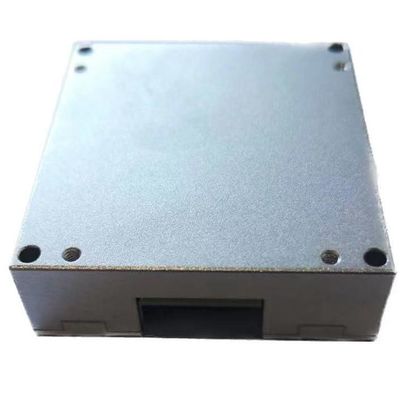

Name: Sensore per unità di misurazione inerziale di 500°/s
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	16488HB
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	L/C,T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Gamma della girobussola:

±500°/s

giroscopio Stabilità di polarizzazione zero:

0,8 °/h

Intervallo di acc:

±16/200 g

Acc Zero Bias Stabilità:

00,06 mg

Passeggiata casuale:

0.15o/√h

Larghezza di banda (-3dB):

220 Hz

Interfaccia:

1 canale SPI/UART/CAN

Peso:

50 g

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/mese

Evidenziare:

450°/s Sensore di navigazione inerziale

Sensore di navigazione inerziale ad alto raggio dinamico

Sensore di navigazione inerziale di misurazione accurata

Descrizione del prodotto

Descrizione del prodotto

Il 16488HBun'unità di misurazione inerziale a più gradi di libertà è un sistema inerziale completo con giroscopio a tre assi, accelerometro a tre assi,un magnetometro a tre assi e un sensore di pressione per misurare l'angolo a tre assi dei parametri del vettore, come la velocità, accelerazione, campo magnetico a tre assi, pressione dell'aria, ecc., dati di uscita dopo la compensazione degli errori (compresa la compensazione della temperatura, la compensazione dell'angolo di disallineamento dell'installazione,compensazione non lineare, ecc.) secondo il protocollo di comunicazione tramite SPI.

Giroscopio digitale a tre assi:

A) gamma di misura dinamica ± 2000o/s;

B) Stabilità di bias zero: 3 °/H (GJB, 10S, asse Z), 0,8 °/H (ALLAN, asse Z);

2) Accelerometro digitale triassiale:

A) gamma di misurazione dinamica ± 200 g;

B) Stabilità di bias zero: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN);

3) Magnetometro digitale triassiale: 2,5 g auss

4) Barometro digitale: 300mbar ~ 1100mbar

5) Alta affidabilità: MTBF 20000h;

6) Precisione garantita nell'intero intervallo di temperatura (-40 °C ~ + 80 °C):

algoritmo di calibrazione e compensazione della temperatura ad alte prestazioni integrato;

7)adatti al funzionamento sotto forti vibrazioni (6,06 G, 20 ~ 2000 Hz);

8)adatti al lavoro in condizioni di grande impatto (1000 G, 0,5 ms);

Parametri tecnici

Parametro		Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
Giroscopio	Intervallo dinamico di misura			500	2000	°/s
	Stabilità di bias zero	Varianza di Allan, asse Z		0.8		°/h
		Variazione di Allan, assi X e Y		1.6		°/h
		media di 10 s (-40 °C ~ + 70 °C, temperatura costante), Asse Z		3		°/h
		media di 10 s (-40 °C ~ + 70 °C, temperatura costante), Asse X e Asse Y		6		°/h
	Pregiudizio zero	Intervallo di pregiudizio zero, asse Z		± 0.07		°/s
		Intervallo di pregiudizio zero, asse X e asse Y		± 0.2		°/s
		Variazione di pregiudizio zero nell'intero intervallo di temperatura, asse Z 1		± 0.02		°/s
		Cambiamento di Bias Zero sulla temperatura, X e Y Asse 1		± 0.06		°/s
		Ripetibilità di avvio successivo, asse Z		0.002
		Ripetibilità di avvio successivo, asse X e asse Y		0.006
		Ripetibilità di avvio giornaliera, asse Z		0.003		/s
		Iniziare la ripetizione giorno dopo giorno, asse X e asse Y		0.009		°/s
		Effetto dell'accelerazione lineare sul bias		0.002		°/s/g
		Influenza della vibrazione sul bias zero, cambiamento prima e dopo la vibrazione 2		0.002		°/s/g
		Influenza delle vibrazioni sul bias zero, cambiamento prima e durante le vibrazioni 2		0.002		°/s/g
	Fattore di scala	Accuratezza del fattore di scala, asse Z		0.3		%
		Accuratezza del fattore di scala, asse X e Y		0.6		%
		Nonlinearità del fattore di scala, asse Z		0.01		% FS
		Nonlinearità del fattore di scala, asse X e Y		0.02		% FS
	Passeggiata casuale angolare			0.15		°/ √h
	Densità del rumore			0.001		°/s/ √Hz
	Risoluzione			3.052×10-7		/s/LSB
	Larghezza di banda			200		Hz
Accelerometro	Intervallo dinamico di misura			16	200	g
	Stabilità di bias zero	Variazione di Allan		0.06		mg
	Stabilità di bias zero	media di 10 s (-40 °C ~ + 70 °C, temperatura costante)		0.4		mg
	Pregiudizio zero	Intervallo di bias zero		2		mg
		Variazione del bias zero nell'intero intervallo di temperatura, valore da picco a picco 1		4		mg
		Ripetibilità di avvio successivo		0.5		mg
		La ripetibilità viene avviata quotidianamente		0.8		mg
		Coefficiente di temperatura di pregiudizio zero		0.05	0.1	mg/°C

Dimensione

Sensore per unità di misurazione inerziale di 500°/s 0
