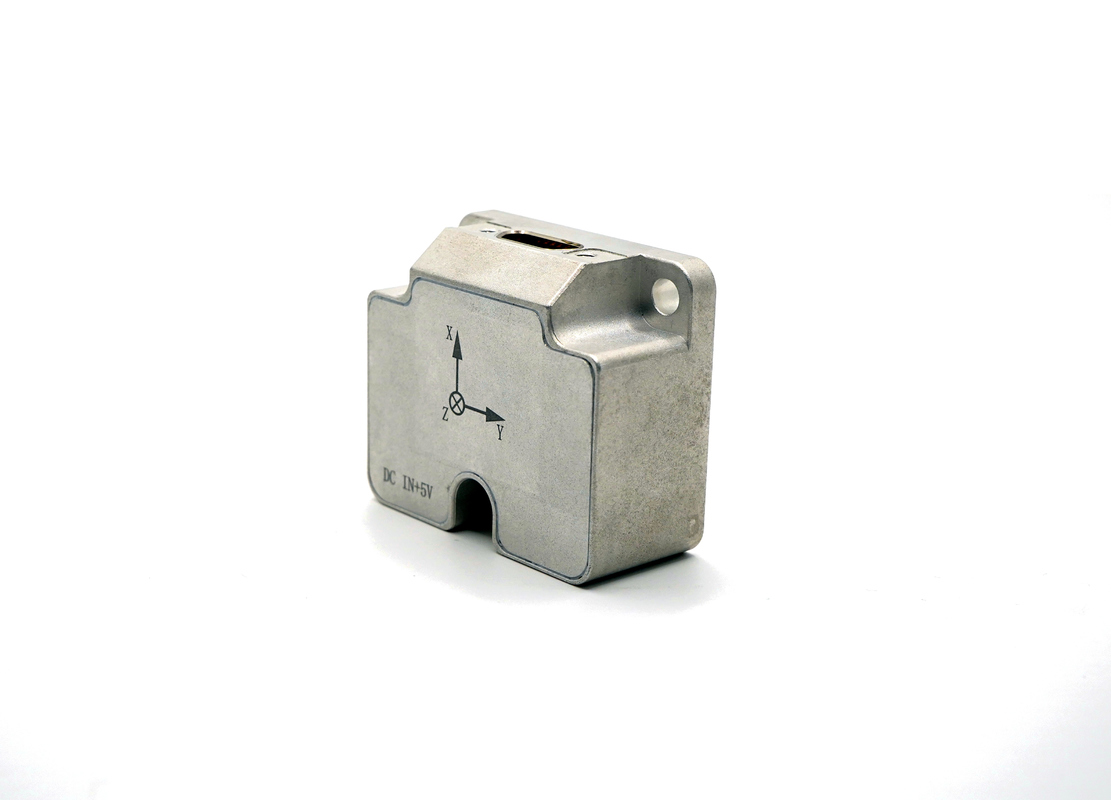

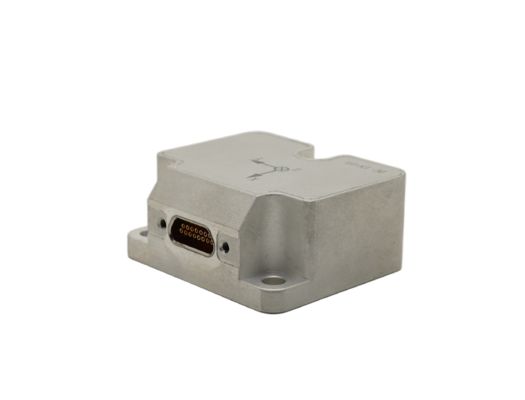

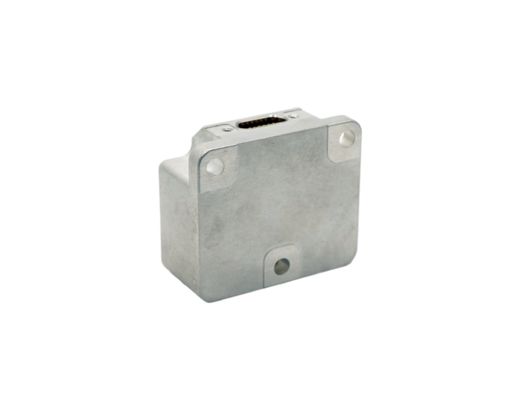

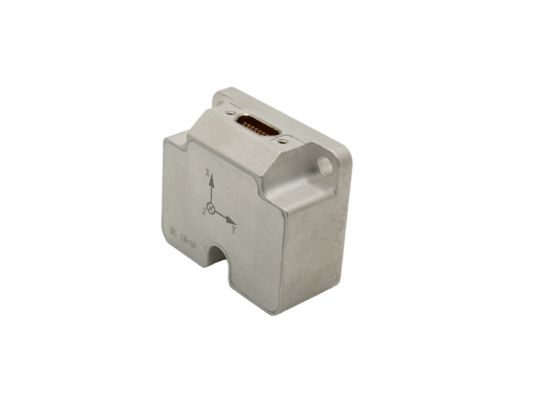

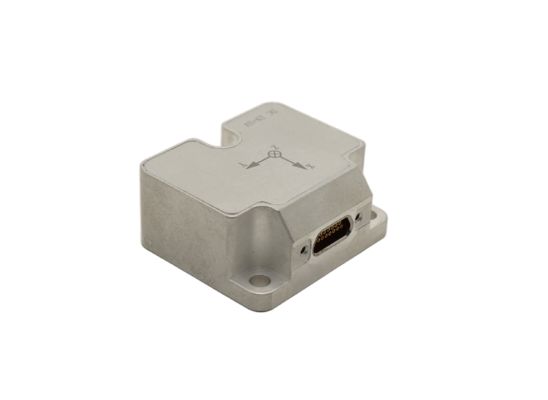

Giroscopio a fibra ottica a ciclo chiuso a basso prezzo FOG con piccolo volume

1.1Riesame del prodotto
Questo prodotto è un sensore di velocità angolare inerziale basato sull'effetto ottico di Sagnac, utilizzato per misurare la velocità angolare del vettore lungo l'asse sensibile del prodotto.L'unità di rilevamento della velocità angolare del prodotto è un anello di fibra ottica, è adottato un circuito digitale di rilevamento a circuito chiuso per estrarre la differenza di percorso ottico della luce di propagazione in senso orario e in senso antiorario causata dalla velocità angolare fisica esterna,che è rilevato dall'anello di fibra ottica, e nel frattempo un segnale di tensione convertito da un segnale di differenza di percorso ottico è sottoposto a feedback e controllo a circuito chiuso, in modo che la modulazione e la demodulazione del segnale siano realizzate,e l'obiettivo del rilevamento del segnale di velocità angolare è raggiunto.

1.2 Funzione
Questo prodotto è composto da un'unità ottica di rilevamento della velocità angolare e da un'unità di rilevamento del segnale, che fornisce informazioni sull'incremento angolare su un solo asse e informazioni sulla temperatura interna.
1.3 Applicazione
I prodotti sono principalmente adatti per applicazioni quali sistemi di navigazione inerziale di media precisione, sistemi di posizionamento e orientamento e sistemi di servostabilizzazione.

Il prodotto è costituito principalmente dai seguenti componenti:
a) componenti di percorso ottico;
b) circuiti di segnale di rilevamento e controllo;
c) scheletro, guscio e altre parti strutturali dell'anello a fibra ottica;
1.3Dimensione
Dimensione complessiva (mm): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × P × H);
Dimensione dell'installazione (mm):per la fabbricazione di apparecchi per la trasmissione di dati

Dimensione

Interfaccia elettrica
