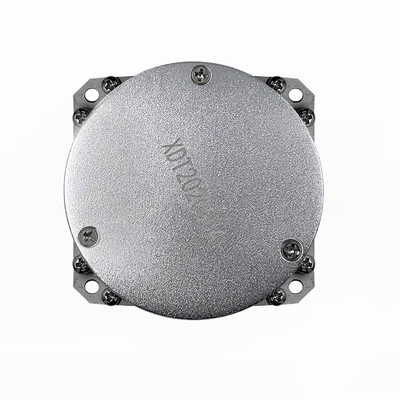

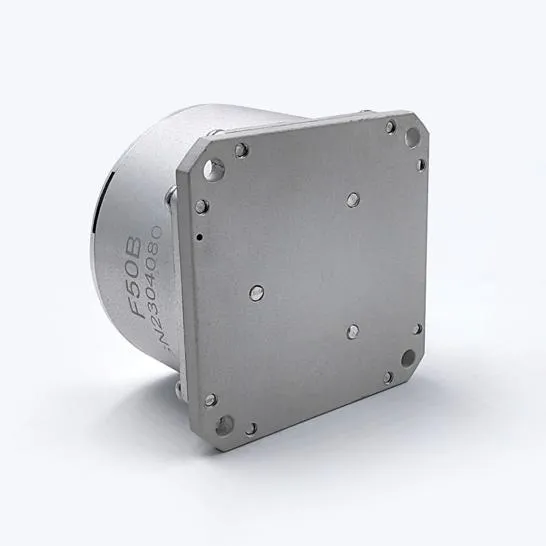

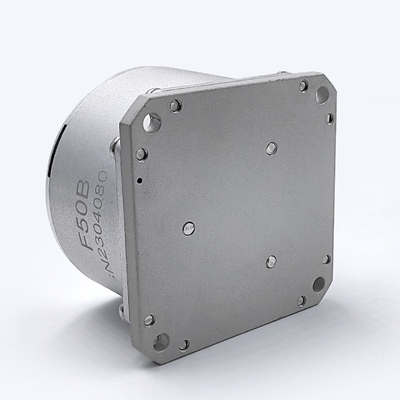

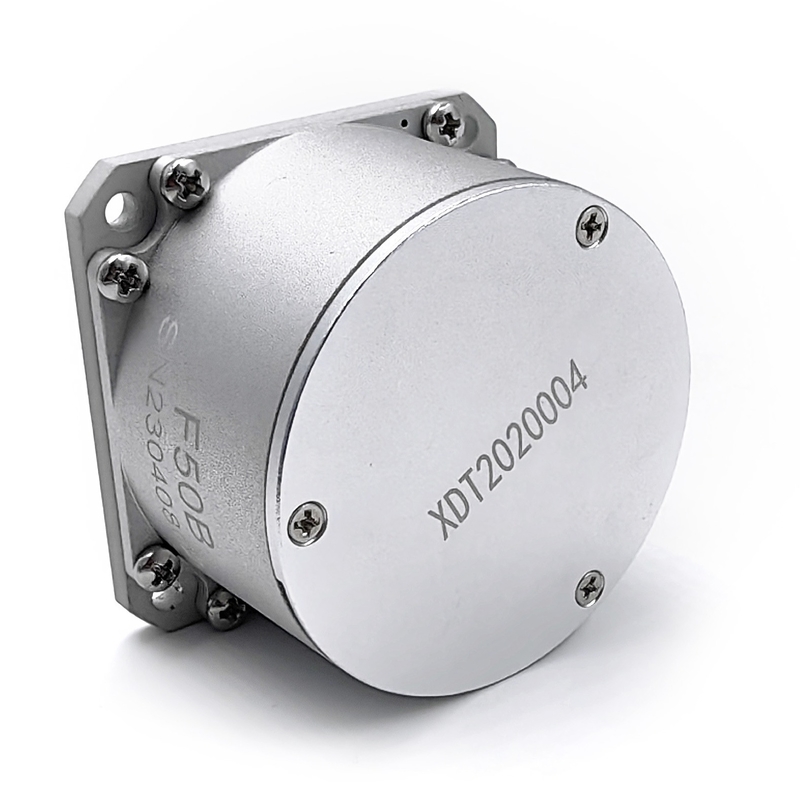

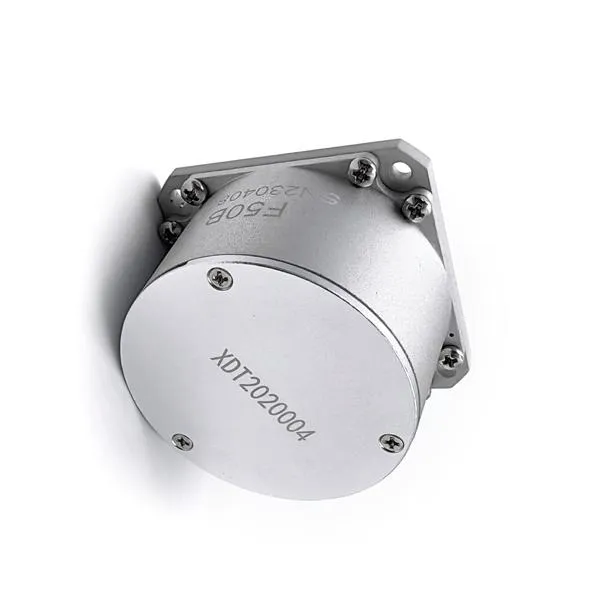

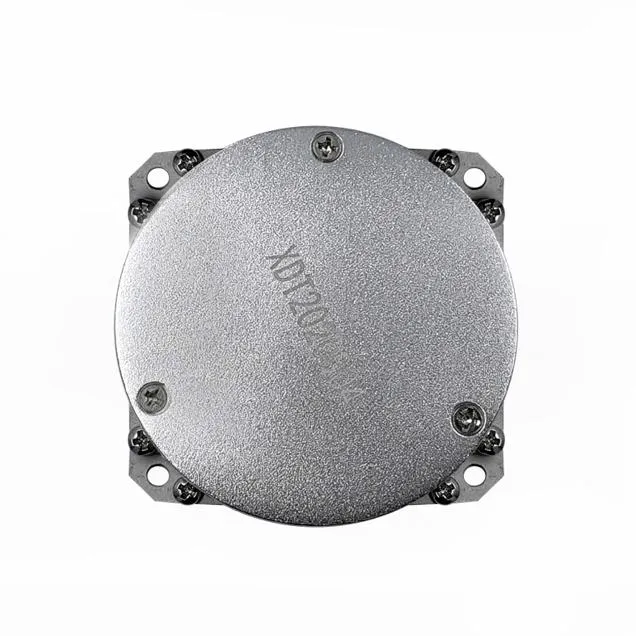

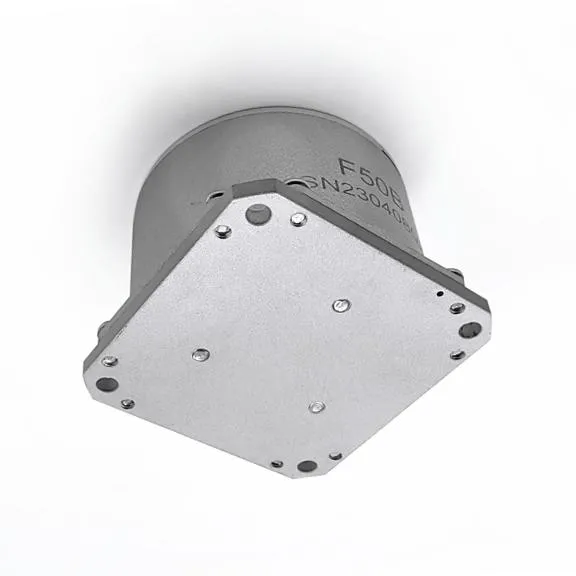

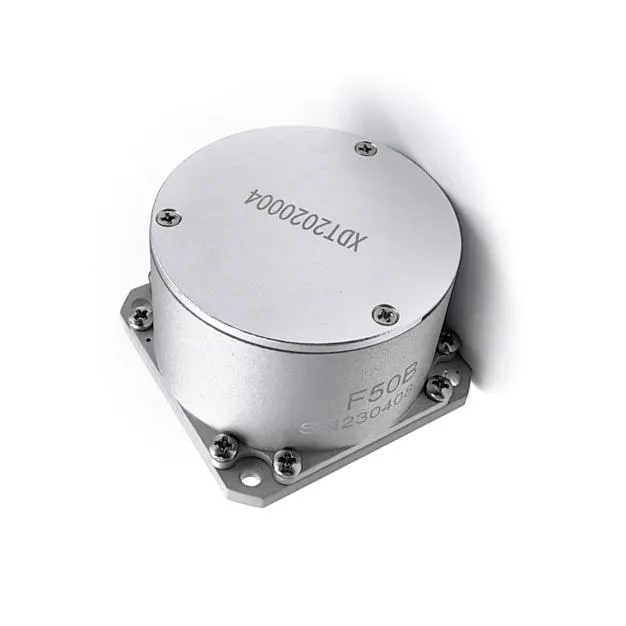

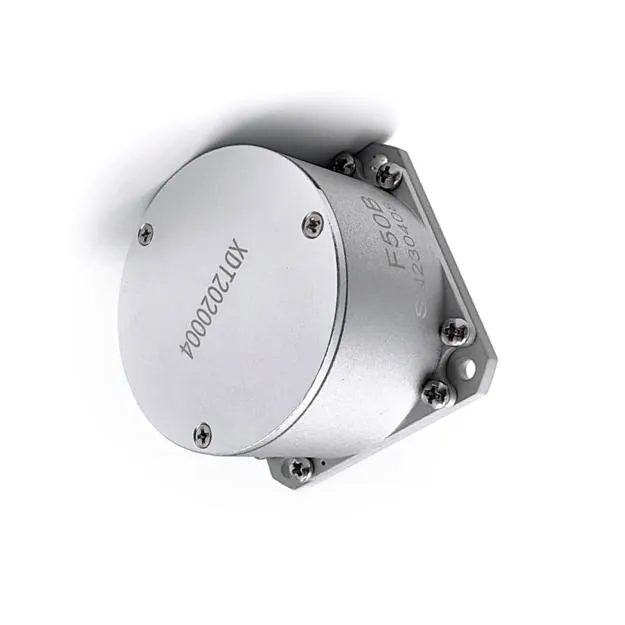

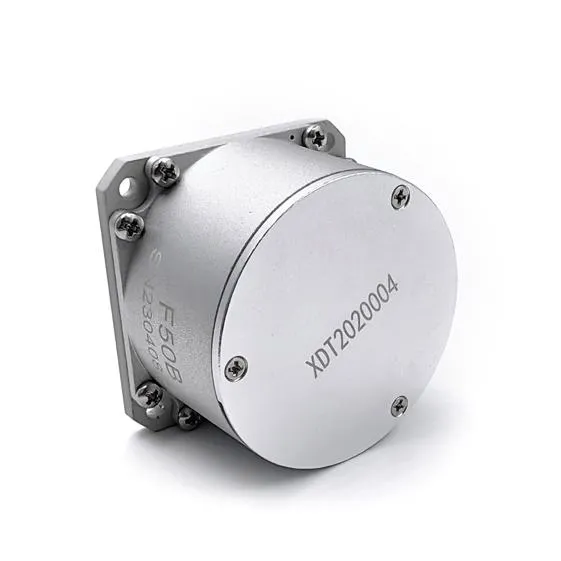

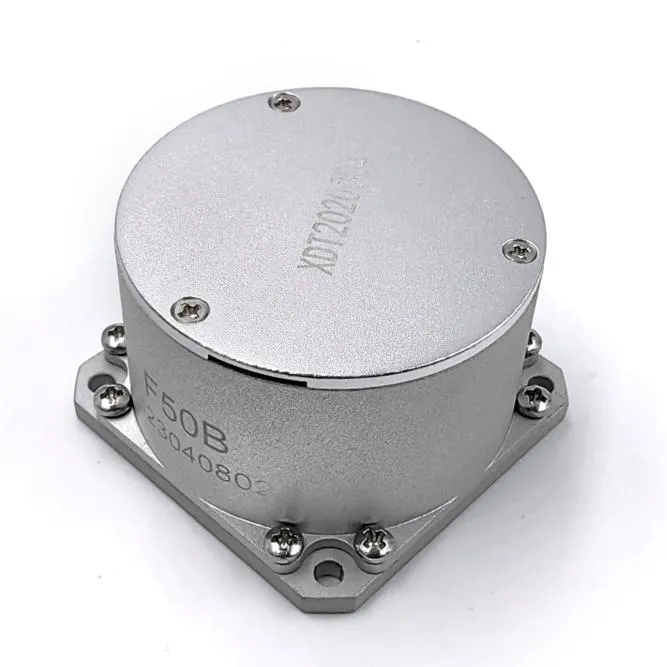

Giroscopio a fibra ottica a ciclo chiuso a basso prezzo FOG con piccolo volume

Marchio:	Firepower
Numero di modello:	F50B
MOQ:	1 PCS
prezzo:	US$2,800.00~3,000.00
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	100 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

Distanza di misura:

-500~+500°/s

stabilità di bias zero:

≤ 0,1°/h, 10 secondi

Ripetibilità zero polarizzazione:

≤0.1°/h

Coefficiente di passeggiata casuale:

≤ 0,01°/√h

Non linearità del fattore di scala:

≤ 40 ppm

Ripetibilità per fattore di scala:

≤ 40 ppm

Asimetria del fattore di scala:

≤ 40 ppm

Ora di inizio:

≤ 1s

Larghezza di banda:

500Hz

Fornitore di energia:

± 5 ± 0,15 V

Potenza:

≤6W

Temperatura di funzionamento:

-40°C - +70°C

Temperatura di conservazione:

-55~+85°C

Vibrazione:

20~2000 Hz, 0,06 g2/Hz

Impatto:

30 g, 11 ms

Tasso di Baud:

921600 ((Personalizzabile) bps

Modalità di uscita:

RS-422

Collegamento:

J30J-15TJL/(Personalizzabile)

Dimesions globale:

50 mm*50 mm*32 mm

Dimensioni dell'installazione:

43 mm*43 mm

Imballaggi particolari:

spugna e scatola

Capacità di alimentazione:

100 pezzi al mese

Evidenziare:

Giroscopio in fibra ottica a ciclo stretto

Giroscopio a fibra ottica a piccolo volume

Giroscopio a fibra ottica a basso prezzo

Descrizione del prodotto

1.1Riesame del prodotto
Questo prodotto è un sensore di velocità angolare inerziale basato sull'effetto ottico di Sagnac, utilizzato per misurare la velocità angolare del vettore lungo l'asse sensibile del prodotto.L'unità di rilevamento della velocità angolare del prodotto è un anello di fibra ottica, è adottato un circuito digitale di rilevamento a circuito chiuso per estrarre la differenza di percorso ottico della luce di propagazione in senso orario e in senso antiorario causata dalla velocità angolare fisica esterna,che è rilevato dall'anello di fibra ottica, e nel frattempo un segnale di tensione convertito da un segnale di differenza di percorso ottico è sottoposto a feedback e controllo a circuito chiuso, in modo che la modulazione e la demodulazione del segnale siano realizzate,e l'obiettivo del rilevamento del segnale di velocità angolare è raggiunto.

1.2 Funzione
Questo prodotto è composto da un'unità ottica di rilevamento della velocità angolare e da un'unità di rilevamento del segnale, che fornisce informazioni sull'incremento angolare su un solo asse e informazioni sulla temperatura interna.
1.3 Applicazione
I prodotti sono principalmente adatti per applicazioni quali sistemi di navigazione inerziale di media precisione, sistemi di posizionamento e orientamento e sistemi di servostabilizzazione.

Il prodotto è costituito principalmente dai seguenti componenti:
a) componenti di percorso ottico;
b) circuiti di segnale di rilevamento e controllo;
c) scheletro, guscio e altre parti strutturali dell'anello a fibra ottica;
1.3Dimensione
Dimensione complessiva (mm): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × P × H);
Dimensione dell'installazione (mm):per la fabbricazione di apparecchi per la trasmissione di dati

Dimensione

Interfaccia elettrica

Numero di pin	Definizione	Spiegate.
1,9	T+	Portata seriale di uscita RS422 +
2,10	- Cosa?	Portata seriale di uscita RS422-
4,5	+5VA	Fornitura analogica + 5V
6,7	AGND	Terreno di potenza analogica
8,15	-5VA	Fornitura di alimentazione analogica -5V
12,13	VCC	Alimentazione digitale + 5/+ 3.3V
11,14	GND	Terra di potenza digitale
