Girobussola dell'accelerometro di IMU
Created with Pixso.

Unità di misurazione inerziale IMU di grado industriale Sensore STIM300 Sostituzione Basso rumore

Unità di misurazione inerziale IMU di grado industriale Sensore STIM300 Sostituzione Basso rumore

Marchio: FIREPOWER
Numero di modello: IMU6
MOQ: 1
prezzo: Negoziabile
Condizioni di pagamento: L/C,T/T
Capacità di approvvigionamento: 500/mese
Informazioni dettagliate
Luogo di origine:
CINESE
Gamma della girobussola:
±400°/sec
giroscopio Stabilità di polarizzazione zero:
≤0,5°/ora
Intervallo di acc:
30 g
Non linearità del fattore di scala:
00,02 mg
Fornitore di energia:
5V
Fornitore di energia:
5V
Larghezza di banda:
125 Hz
Imballaggi particolari:
sponge+box
Capacità di alimentazione:
500/mese
Evidenziare:

Sensore dell'unità di misurazione inerziale IMU

,

Sensore IMU di grado tattico

,

Stim300 IMU di sostituzione

Descrizione del prodotto
Descrizione del prodotto
L'unità di misura inerziale MEMS è composta da un giroscopio a tre assi, un accelerometro a tre assi, un angolo di inclinazione a tre assi, un sensore di temperatura, una scheda di elaborazione del segnale, una struttura e il software necessario, ed è utilizzata per misurare la velocità angolare a tre assi, l'accelerazione a tre assi e l'angolo di inclinazione a tre assi di un vettore. E l'output di quel giroscopio, la tavola di carico e i dati di inclinazione dopo la compensazione dell'errore (compresa la compensazione della temperatura, la compensazione dell'angolo di disallineamento dell'installazione, la compensazione non lineare e simili) tramite una porta seriale RS-422 secondo un protocollo di comunicazione concordato.
Parametro tecnico
Specifiche del giroscopio
Parametro
Unità
IMU6-1
IMU6-1A
Campo di misura (personalizzabile)
°/s
±400
±400
Stabilità di offset zero
(@ Varianza di Allan)
°/h
1
0.5
Stabilità di offset zero
(1s liscio, 1σ, temperatura ambiente)
°/h
10
5
Stabilità di offset zero
(10s liscio, 1σ, temperatura ambiente)
°/h
5
1
Errore di offset zero sull'intero intervallo di temperatura
°/h
20
10
Camminata casuale
°/√h
0.2
0.1
Ripetibilità dell'offset zero
°/h
10
5
Sensibilità all'accelerazione dell'offset zero
°/h/g
1
1
Risoluzione
°/h
2
1
Non linearità del fattore di scala
ppm
500
Ripetibilità del fattore di scala
ppm
500
Accoppiamento incrociato
%
0.1
Larghezza di banda
Hz
125
Specifiche Acc
Parametro
Unità
IMU6-1y-1
IMU6-1y-2
Campo di misura (personalizzabile)
g
±10
±30
Stabilità di offset zero (Varianza di Allan @ 25 ºC)
mg
0.02
0.05
Stabilità di offset zero (smussamento 1s)
mg
0.1
0.5
Stabilità di offset zero (smussamento 10 s)
mg
0.05
0.2
Errore di offset zero sull'intero intervallo di temperatura
mg
1
3
Camminata casuale
m/s/√h
0.001
0.002
Ripetibilità dell'offset zero
mg
0.1
0.5
Ripetibilità del fattore di scala
ppm
500
Non linearità del fattore di scala
ppm
500
Larghezza di banda
Hz
125
Immagini dettagliate

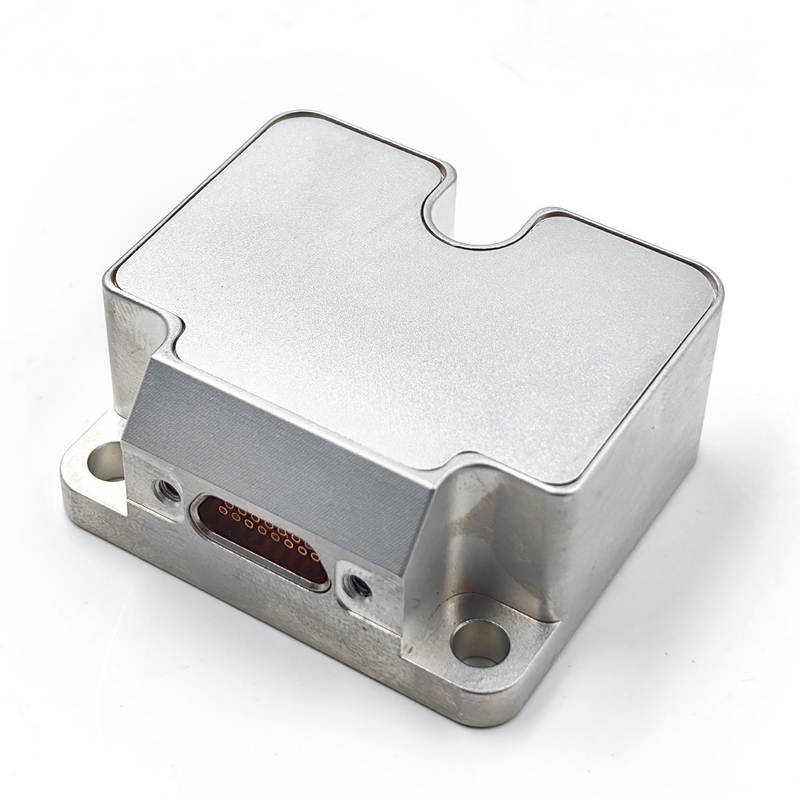

Unità di misurazione inerziale IMU di grado industriale Sensore STIM300 Sostituzione Basso rumore 0

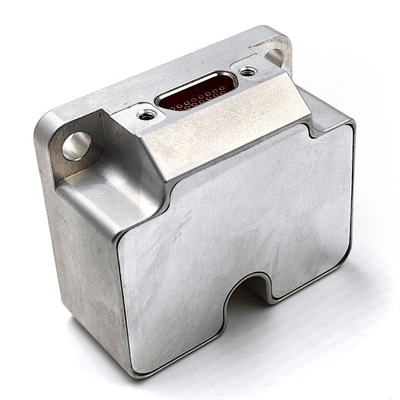

Unità di misurazione inerziale IMU di grado industriale Sensore STIM300 Sostituzione Basso rumore 1

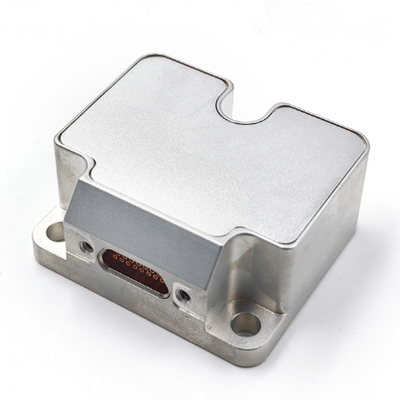

Unità di misurazione inerziale IMU di grado industriale Sensore STIM300 Sostituzione Basso rumore 2

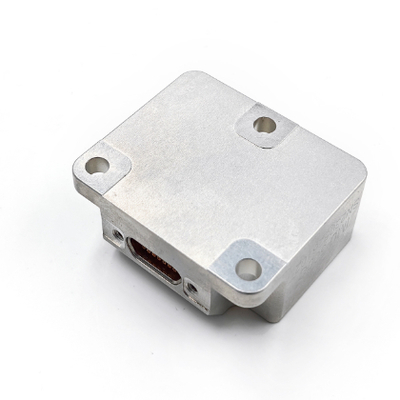

Unità di misurazione inerziale IMU di grado industriale Sensore STIM300 Sostituzione Basso rumore 3

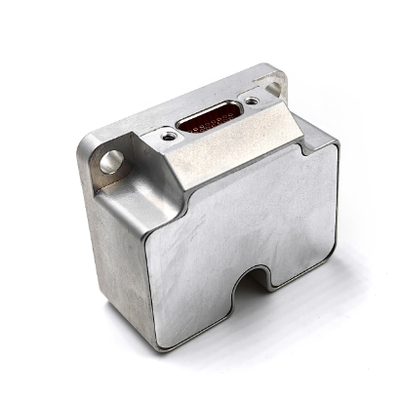

Unità di misurazione inerziale IMU di grado industriale Sensore STIM300 Sostituzione Basso rumore 4
Disegno del contorno

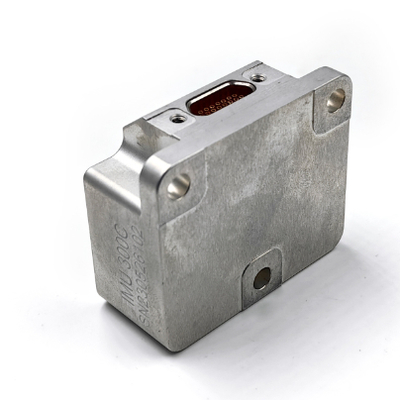

Unità di misurazione inerziale IMU di grado industriale Sensore STIM300 Sostituzione Basso rumore 5
