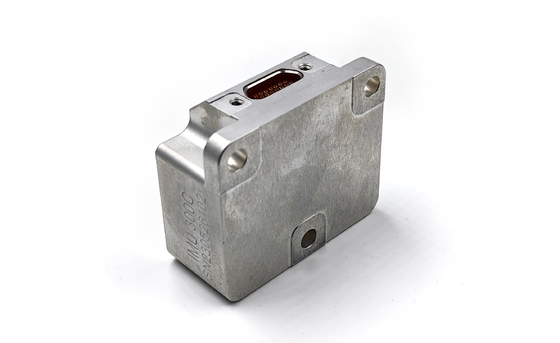

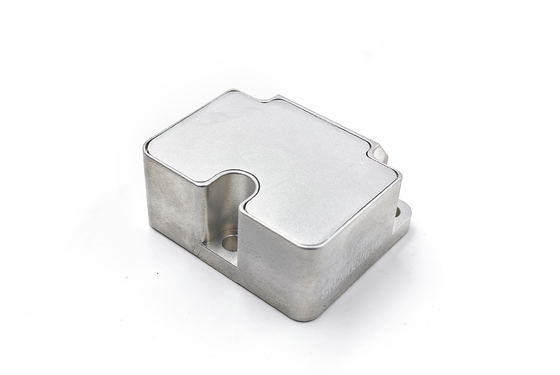

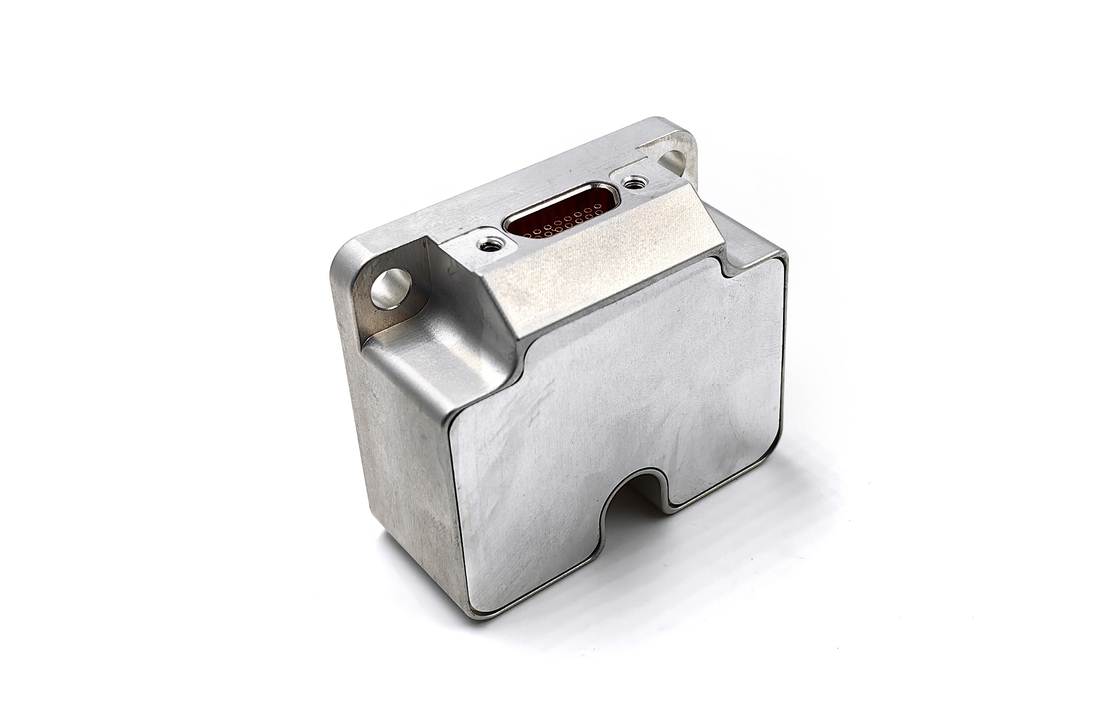

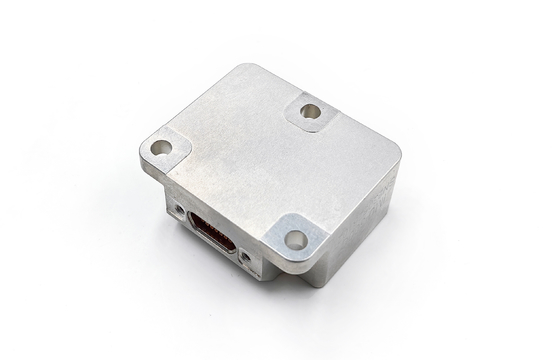

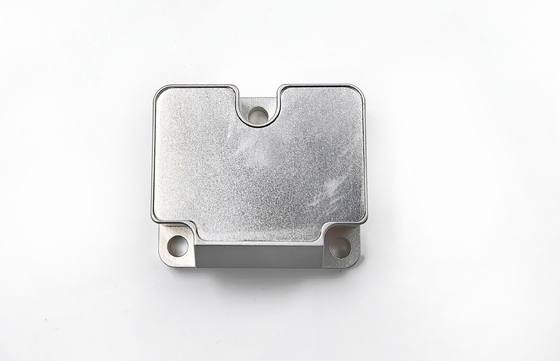

Unità di misurazione inerziale a bassa deriva con accelerometro a 3 assi e giroscopio

Unità di misurazione inerziale a bassa deriva con accelerometro a 3 assi e giroscopio

Marchio:	Firepower
Numero di modello:	IMU6-1
MOQ:	1
prezzo:	3000$
Condizioni di pagamento:	L/C, T/T, Western Union
Capacità di approvvigionamento:	500/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

CHINA

Certificazione:

Intervallo di misurazione:

±400°/sec

Stabilità del bias in corso:

0.3°/h

camminata casuale angolare:

00,15°/√h

Ripetibilità del bias (1σ):

1°/h

Non linearità del fattore di scala ((1σ)):

150 ppm

Intervallo dell'accelerometro:

±10 g

Stabilità del bias dell'accelerometro durante il funzionamento:

00,02 mg

Peso:

55 ± 5 g

Imballaggi particolari:

sponge+box

Supply Ability:

500/month

Evidenziare:

Unità di misurazione inerziale giroscopico

Unità di misura dell'inerzia dell'accelerometro 3 assi

Unità di misurazione inerziale di grado tattico

Descrizione del prodotto

Unità di Misura Inerziale a Bassa Deriva con Accelerometro e Giroscopio a 3 Assi Integrati

L'unità di misura inerziale IMU6 integra un giroscopio a tre assi, un accelerometro a tre assi, un sensore di temperatura e una scheda di elaborazione del segnale per misurare la velocità angolare, l'accelerazione e l'angolo di inclinazione del vettore. Il sistema emette dati compensati (compresa la compensazione della temperatura, la compensazione dell'angolo di disallineamento dell'installazione e la compensazione non lineare) tramite una porta seriale RS-422 utilizzando un protocollo di comunicazione standardizzato.

Specifiche Chiave

Attributo	Valore
Campo di misura	±400°/s
Stabilità di Bias in Esercizio	0.3°/h
Camminata Casuale Angolare	0.15°/√h
Ripetibilità del bias (1σ)	1°/h
Non linearità del fattore di scala (1σ)	150ppm
Campo accelerometro	±10g
Stabilità di Bias in Esercizio dell'Accelerometro	0.02mg
Peso	55±5g

Specifiche Tecniche del Giroscopio

Parametro	Unità	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Campo di misura (personalizzabile)	°/s	±400	±400	±400	±2000
Stabilità di Bias in Esercizio (@ Varianza di Allan)	°/h	0.3	0.1	0.05	1
Stabilità del bias @10s (10s liscio, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Stabilità del bias a temperatura completa	°/h	10	3	2	18
Camminata Casuale Angolare	°/√h	0.15	0.1	0.02	0.3
Ripetibilità del bias (1σ)	°/h	1	0.5	0.3	2
Sensibilità all'accelerazione del bias	°/h/g	1	1	1	2
Non linearità del fattore di scala (1σ)	ppm	150	150	150	300
Ripetibilità del fattore di scala (1σ)	ppm	20	20	20	100
Disallineamento	°	±0.05	±0.05	±0.05	±0.05
Larghezza di banda a 3 dB	Hz	250	200	150	250

Specifiche Tecniche dell'Accelerometro

Parametro	Unità	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Campo di misura (personalizzabile)	g	±10	±30	±50	±80
Stabilità di Bias in Esercizio (Varianza di Allan @ 25ºC)	mg	0.02	0.05	0.1	0.2
Stabilità del bias @10s	mg	0.05	0.2	0.5	1
Stabilità del bias a temperatura completa	mg	1	3	5	15
Camminata Casuale Angolare	m/s/√h	0.001	0.002	0.005	0.01
Ripetibilità del bias (1σ)	mg	0.1	0.5	1	2
Ripetibilità del fattore di scala (1σ)	ppm	200	200	200	200
Non linearità del fattore di scala (1σ)	ppm	50	100	200	300
Disallineamento	°	±0.05	±0.05	±0.05	±0.05
Larghezza di banda a 3 dB	Hz	100	100	100	100

Caratteristiche Elettriche

Parametro	Unità	IMU6-1y
Tensione	V	+5±0.5
Corrente di avviamento	mA	<400
Consumo energetico a regime	W	<1.2
Ripple	mV	100

Specifiche Ambientali

Parametro	Unità	IMU6-1y-x
Temperatura di esercizio	ºC	-45~85
Temperatura di stoccaggio	ºC	-55~105

Specifiche Fisiche

Parametro	Unità	IMU6-1y-x
Peso	g	55±5
Tempo di avvio	s	1

Dimensioni del Prodotto
