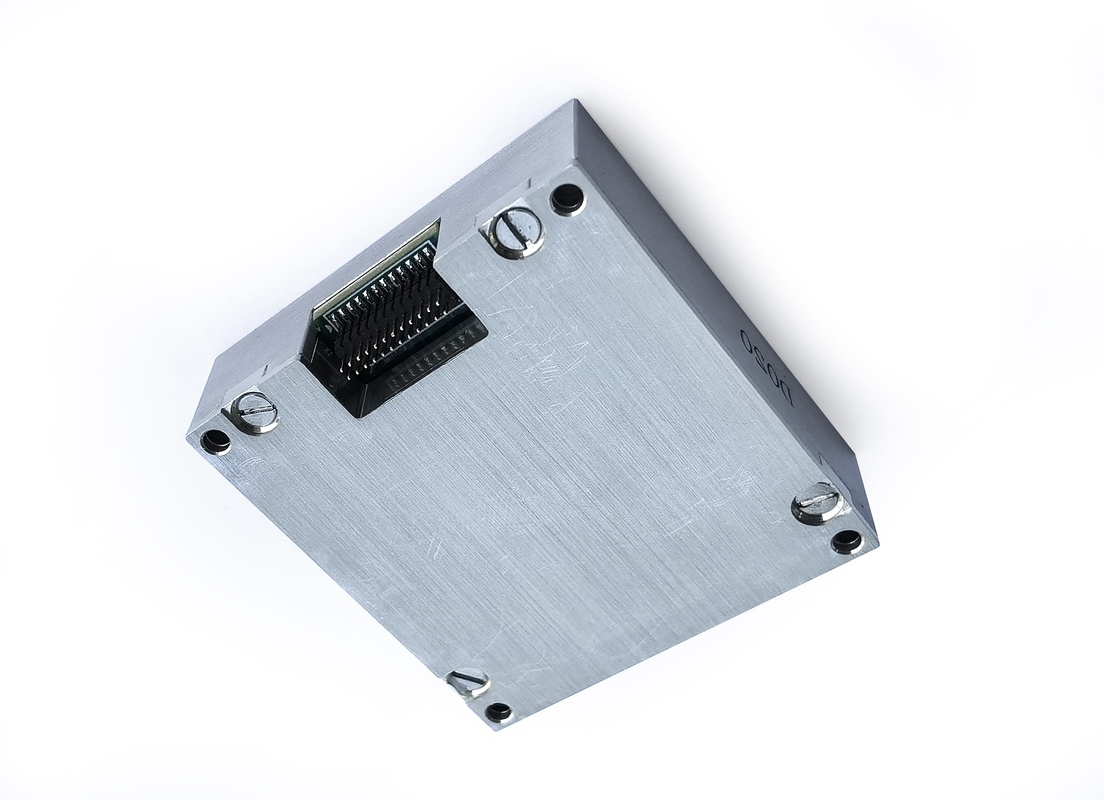

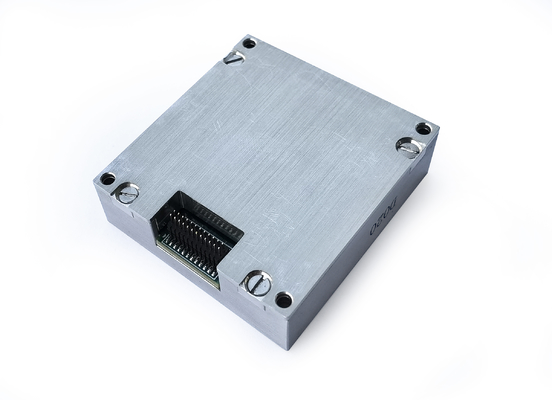

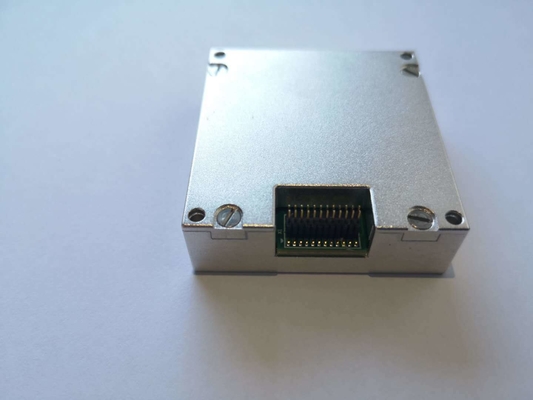

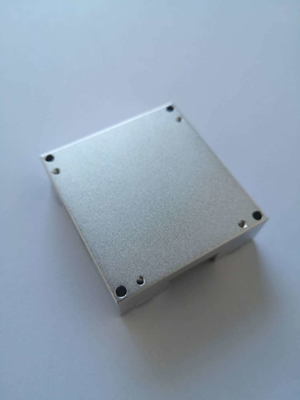

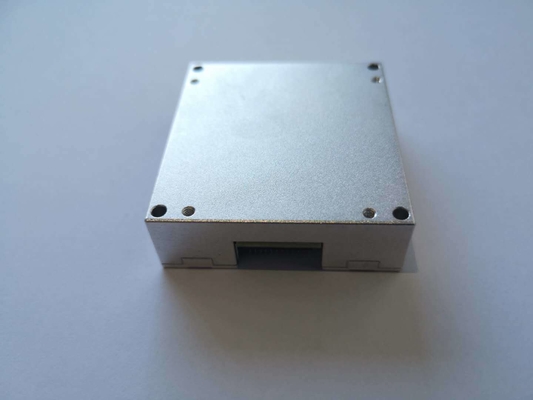

Sensori di ricambio Adis16488 Sensore unità di misura inerziale MEMS Imu Accelerometro Giroscopio

Sensori di ricambio Adis16488 Sensore unità di misura inerziale MEMS Imu Accelerometro Giroscopio

Marchio:	FIREPOWER
Numero di modello:	16488HA

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

Distanza di misura girodinamica:

± 450°/s

Stabilità a pregiudizio zero (@ Allan variance):

≤ 0,3 °/h

Stabilità di sbiadimento zero ((10s liscia):

≤ 3°/h

camminata casuale angolare:

≤ 0,15 °/h

Non linearità del fattore di scala:

100 ppm

Intervallo di acc:

±20 g

Stabilità a polarizzazione zero (Varianza di Allan @ 25 ℃):

00,07 mg

Errore di parzialità pari a zero per l'intero intervallo di temperatura:

1.5 mg

Interfaccia di comunicazione:

SPI unidirezionale

Voltaggio:

Evidenziare:

Sensore per unità di misurazione inerziale MEMS

Accelerometro IMU Giroscopio

Sensori di ricambio

Descrizione del prodotto

ADIS16488 Sensori di ricambio MEMS Unità di misurazione inerziale (IMU) Accelerometro Giroscopio

Specificità principali

Attributo	Valore
Giro Dynamic measuring range	± 450°/s
Stabilità a pregiudizio zero (@ Allan variance)	≤ 0,3 °/h
Stabilità di bias zero (10s liscia)	≤ 3°/h
Passeggiata casuale angolare	≤ 0,15 °/h
Nonlinearità del fattore di scala	100 ppm
Intervallo di acc	± 20 g
Acc Stabilità a bias zero (varianza di Allan @ 25 °C)	00,07 mg
Errore di parzialità pari a zero per l'intero intervallo di temperatura	1.5 mg
Interfaccia di comunicazione	SPI unidirezionale
Voltaggio	3.3V

L'unità di misura inerziale ADIS16488HA è un sistema inerziale completo dotato di un giroscopio a tre assi e di un accelerometro a tre assi.Questa IMU ad alte prestazioni misura la velocità angolare su tre assiL'unità fornisce dati compensati per errori (compresi la compensazione della temperatura, la compensazione dell'angolo di disallineamento dell'installazione,e compensazione non lineare) attraverso SPI secondo il protocollo di comunicazione.

Parametri tecnici dettagliati

Specifiche del giroscopio

Parametro	Condizioni di prova	Valore tipico	Valore massimo	Unità
Intervallo dinamico di misura			± 450	o/s
Inestabilità a bias zero	Allan varianza, migliore di	0.3		o/h
Stabilità di bias zero	10s liscia, RMS, migliore di	3		o/h
Bias zero nell'intero intervallo di temperatura	-40 °C ~ 85 °C, 10 s liscia, rms	20		o/h
Passeggiata casuale	1σ	0.15		o/√h
Ripetibilità senza pregiudizio	1σ	5		o/h
Ripetibilità per fattore di scala	1σ	100		ppm
Nonlinearità del fattore di scala	1σ	100		ppm
Larghezza di banda (-3dB)		250		Hz
Accoppiamento incrocio		0.1		%
Risoluzione		2		o/h
Sensibilità all'accelerazione		2		°/h/g

Specifiche dell'accelerometro

Parametro	Condizioni di prova	Valore tipico	Valore massimo	Unità
Intervallo dinamico di misura			± 20	g
Stabilità di bias zero	Variazione di Allan	0.07		mg
Bias zero nell'intero intervallo di temperatura	-40 °C ~ 85 °C, 10 s liscia, rms	3		mg
Stabilità di bias zero	10s liscia, RMS, migliore di	0.25		mg
Passeggiata casuale	1σ	0.029		m/s/√h
Ripetibilità senza pregiudizio	1σ	0.5		mg
Ripetibilità per fattore di scala	1σ	500		ppm
Nonlinearità del fattore di scala	FS = 20 g	500		ppm
Larghezza di banda (-3dB)		250		Hz
Accoppiamento incrocio		0.1		%

Interfaccia di comunicazione

SPI unidirezionale	Inserisci la frequenza dell' orologio		8	15	MHz

Caratteristiche elettriche

Parametro	Condizioni di prova	Valore tipico	Valore massimo	Unità
Voltaggio	Corrente continua	3.3		V.
Consumo di energia		1.5	1.5	W
Ripple	P-P	48 ± 2	100	mV

Utilizzare l'ambiente

Parametro	Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
Temperatura di funzionamento		- 45 anni.		85	°C
Temperatura di conservazione		- 55		85	°C

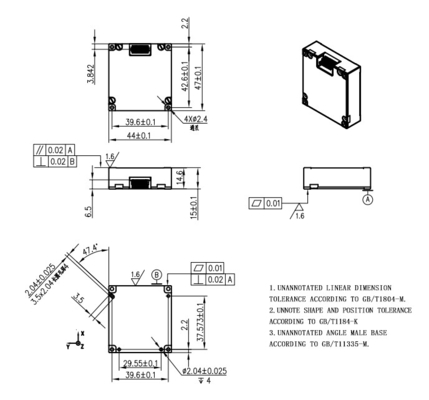

ADIS16488 Disegno di contorno e dimensioni del sensore IMU
