Basso consumo di energia 6 assi Mems Sensore di unità di misurazione inerziale per UAV / robot

Name: Basso consumo di energia 6 assi Mems Sensore di unità di misurazione inerziale per UAV / robot
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 600 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	IMU115
MOQ:	1
prezzo:	600$
Condizioni di pagamento:	L/C,D/P,T/T,Western union
Capacità di approvvigionamento:	1 settimana per il campione

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Distanza di misura girodinamica:

±250/500°/s

Stabilità a pregiudizio zero (@ Allan variance):

≤3 °/h

Stabilità di sbiadimento zero ((10s liscia):

≤ 6°/h

Larghezza di banda:

80Hz

Intervallo di acc:

± 16 g

Acc Stabilità a bias zero (varianza di Allan):

0.065 mg

Interfaccia di comunicazione:

UART a senso unico

Voltaggio:

5.5V

Dimensione:

22,4 mm X 22,4 mm X 9,5 mm

Peso:

16G

Imballaggi particolari:

Spugna + Cartone

Capacità di alimentazione:

1 settimana per il campione

Evidenziare:

Sensore per unità di misurazione inerziale MEMS

6 assi Mems Unità di misura inerziale

Unità di misurazione inerziale di Mems

Descrizione del prodotto

Basso consumo di energia 6 assi Mems Sensore di unità di misurazione inerziale per robot UAV

Descrizione del prodotto

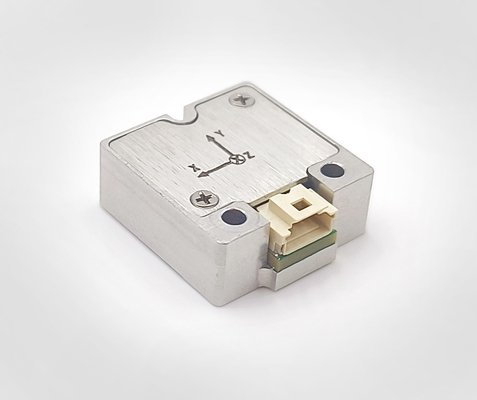

L'IMU115 è un'unità di misurazione inerziale (IMU) basata sulla tecnologia micro-meccanica (MEMS), con giroscopio MEMS ad alte prestazioni e accelerometro MEMS integrati,con una potenza di uscita di 3 velocità angolari e 3 accelerazioni.Con un'elevata affidabilità e una forte adattabilità ambientale, il prodotto può essere ampiamente utilizzato per la guida intelligente, la comunicazione e la comunicazione.inmoLa Commissione, mappatura, piattaforma stabile e altri campi.

. Caratteristiche del prodotto

1) Giroscopio digitale a tre assi:

a)± 250o/s gamma di misura dinamica (500 °/s opzionale);

b)Stabilità di bias zero: 10 °/h (GJB, 10s, valore tipico), 6,0 °/h ((ALLAN, valore tipico);

2)Accelerometro digitale triassiale:

a)± 4 g di gamma di misura dinamica (configurabile 16 g);

b)Stabilità a bias zero: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN);

3)Alta affidabilità: MTBF > 20000h;

4)Accuratezza garantita nell'intero intervallo di temperatura (-40 °C ~ 80 °C):

algoritmo di calibrazione e compensazione della temperatura ad alte prestazioni integrato;

5)adatti al lavoro in condizioni di forte vibrazione;

6)Interfaccia UART unidirezionale.

Parametro del prodotto

Parametro		Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
Giroscopio	Intervallo dinamico di misura			250	500	o/s
	Pregiudizio zero stabilità	Variazione di Allan		3.0		o/h
	Pregiudizio zero stabilità	media di 10 s (-40 °C ~ + 80 °C, temperatura costante)		6.0		o/h
	Pregiudizio zero	Pregiudizio zero gamma		± 0.2		o/s
	Pregiudizio zero	Variazione di bias zero temperatura totale intervallo1		± 0.3		o/s
	Fattore di scala	Accuratezza del fattore di scala		0.2		%
	Fattore di scala	Nonlinearità del fattore di scala		0.02		% FS
	Larghezza di banda			80		Hz
Accelerometro	Intervallo dinamico di misura			4	16	g
	Pregiudizio zero stabilità	Variazione di Allan		0.065		mg
	Pregiudizio zero stabilità	media di 10 s (-40 °C ~ + 80 °C, temperatura costante)		0.12		mg
	Pregiudizio zero	Pregiudizio zero gamma		±3		mg
	Pregiudizio zero	Cambio di pregiudizio pari a zero intervallo di temperatura, valore tra picchi1		± 6		mg
	Fattore di scala	Accuratezza del fattore di scala		0.3		%
	Fattore di scala	Nonlinearità del fattore di scala		0.03		% FS
	Larghezza di banda			80		Hz
Interfaccia di comunicazione
	UART a senso unico	Tasso di Baud		115.2	460.8	Kbps
	Frequenza di campionamento
	Frequenza di campionamento	UART		200	1000	Hz
Caratteristiche elettriche	Voltaggio		4.5	5	5.5	V.
	Consumo di energia				0.35	W
	Ripple	P-P			20	mV
Caratteristiche strutturali	Dimensione			22.4 x 22.4 x 9.5		mm
Caratteristiche strutturali	Peso			16		g
Ambiente di utilizzo	Temperatura di funzionamento		- Quaranta.		80	°C
	Temperatura di conservazione		- 45 anni.		85	°C
	Vibrazione			20~2000Hz,3g
	Impatto			1000 g,0.5ms
Affidabilità	MTBF			20000		h
Affidabilità	Tempo di lavoro continuo			120		h
1: Calcolare il bias zero dell'intero processo di modifica della temperatura, la velocità di variazione della temperatura è ≤ 1 °C/min e l'intervallo di temperatura è -40 °C ~ + 80 °C;

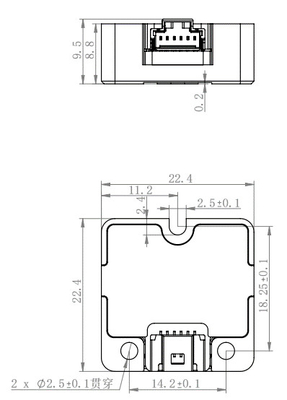

Disegno di contorno
