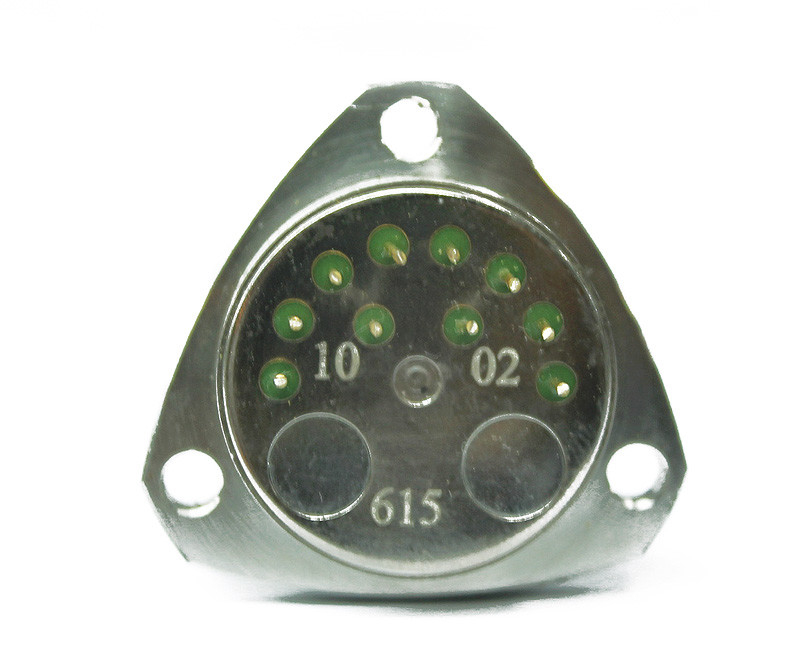

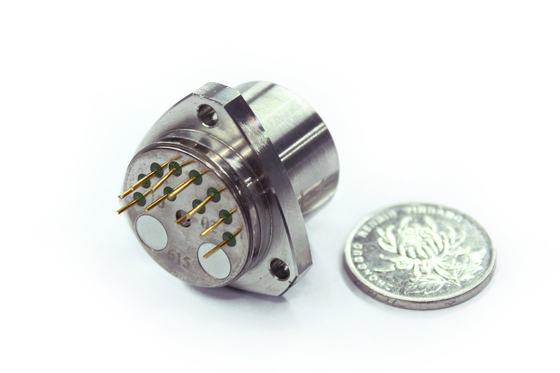

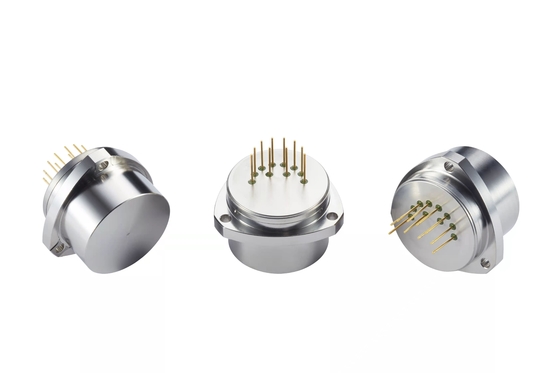

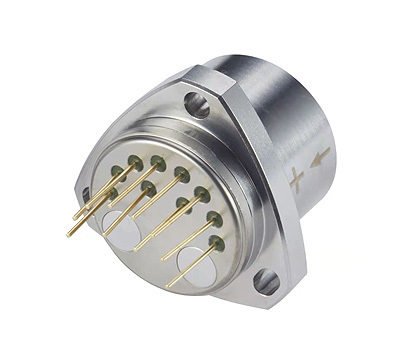

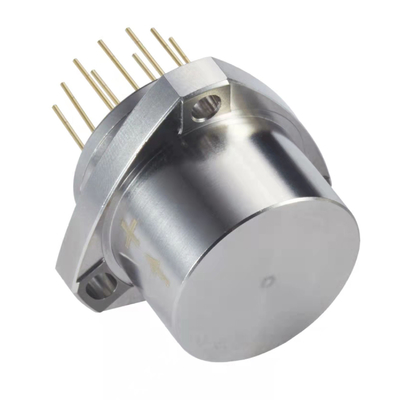

Sensore di vibrazione per perforazione di petrolio

Sensore di vibrazione per perforazione di petrolio

• Descrizione del prodotto




  Sensore di accelerazione delle vibrazioni della serie ACC2è un accelerometro ad ampio raggio di alta precisione in grado di misurare fino a ± 100 g. Offre un'eccellente stabilità a lungo termine, ripetibilità, prestazioni di avviamento rapido, forte adattabilità ambientale,e elevata affidabilitàIl sensore è adatto sia per misurazioni statiche che dinamiche e può anche servire come sensore di vibrazione o di inclinazione standard.

  La corrente di uscita del sensore mantiene una relazione lineare con la forza o l'accelerazione applicata.Gli utenti possono ottenere un'uscita di alta precisione calcolando e selezionando una resistenza di campionamento appropriataInoltre, il sensore di temperatura integrato consente di compensare il bias e il fattore di scala, riducendo efficacemente l'influenza della temperatura ambiente secondo i requisiti dell'utente.

• Parametro tecnico



  Numero di serie	Parametro	ACC2-01	ACC2-02	ACC2-03
  1	Distanza	± 70 g, ± 100 g	± 70 g, ± 100 g	± 70 g, ± 100 g
  2	Limite	5 μg	5 μg	5 μg
  3	Bias k0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
  4	Fattore di scala K1	00,8 - 1,2 mA/g	00,8 - 1,2 mA/g	00,8 - 1,2 mA/g
  5	Coefficiente non lineare K2 di classe II	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
  6	0g 4-Stabilità a breve termine	≤ 10 μg	≤ 10 μg	≤ 10 μg
  7	1g Stabilità a breve termine di 4 ore	≤ 10 ppm	≤ 10 ppm	≤ 10 ppm
  8	Pregiudizi cRipetibilità completa σK0 (1σ, 1 mese)	≤ 10 μg	≤ 15 μg	≤ 25 μg
  9	Ripetibilità globale del fattore di scala σ K1/K1 (1σ, 1 mese)	≤ 15 ppm	≤ 20 ppm	≤ 30 ppm
  10	Ripetibilità globale del coefficiente non lineare K2/K1 (1σ, 1 mese)	≤ ± 10 μg/g2	≤ ± 10 μg/g2	≤ ± 10 μg/g2
  11	Coefficiente di temperatura del bias (temperatura media totale)	≤ ± 10 μg /°C	≤ ± 20 μg /°C	≤ ± 30 μg /°C
  12	Coefficiente di temperatura del fattore di scala (media sulla temperatura)	≤ ± 20 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
  13	Rumore (840 Ω resistenza di campionamento)	≤ 5mv	≤ 5mv	≤ 5mv
  14	Frequenza naturale	400-800 Hz	400-800 Hz	400-800 Hz
  15	Larghezza di banda	800-2500 Hz	800-2500 Hz	800-2500 Hz
  16	Vibrazioni casuali	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)
  17	Impatto	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin
  18	Intervallo di temperatura di funzionamento	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
  19	Intervallo di temperatura di stoccaggio	-60°C a + 120°C	-60°C a + 120°C	60°C a + 120°C
  20	Fornitore di alimentazione	± 12 ~ ± 15V	± 12 ~ ± 15V	± 12 ~ ± 15V
  21	Consumo corrente	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
  22	Sensore di temperatura	Opzione	Opzione	Opzione
  23	Dimensione	F25.4x30 mm	F25.4x30 mm	F25.4x30 mm
  24	Peso	≤ 80 g	≤ 80 g	≤ 80 g






  Disegno dimensionale



  Versione standard



  Il foro di montaggio è a forma di U



  Flancia quadrata
