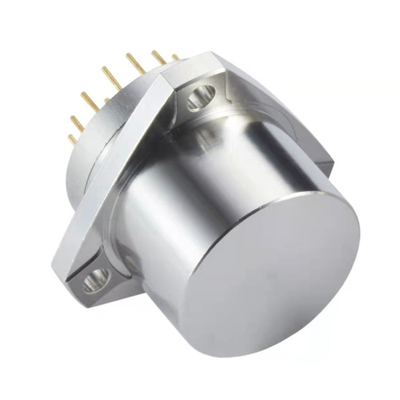

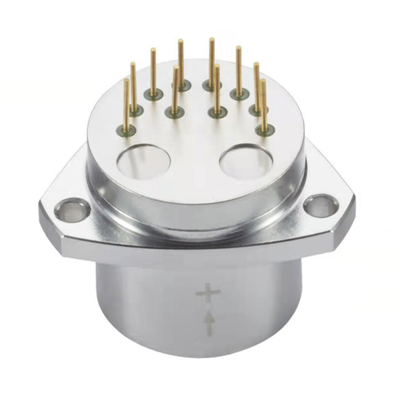

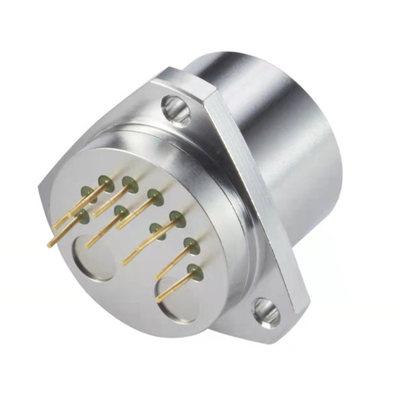

Accelerometro di quarzo di grado tattico Q-Flex QA3000 Honeywell per l'aerospazio e l'aviazione

Accelerometro di quarzo di grado tattico Q-Flex QA3000 Honeywell per l'aerospazio e l'aviazione

• Descrizione del prodotto

  Serie ACC1vabrasionea)accelerazionesassorbirsiè un accelerometro di alta precisione con un'eccellente stabilità a lungo termine, ripetibilità, prestazioni di avvio, adattabilità all'ambiente e alta affidabilità.Può essere utilizzato sia per prove statiche che dinamicheÈ anche un sensore di vibrazione e sensore di inclinazione standard.

  La corrente di uscita del prodotto ha una relazione lineare con la forza o l'accelerazione,e l'utente può selezionare la resistenza di campionamento appropriata attraverso il calcolo per ottenere un output di alta precisioneIl sensore di temperatura integrato può essere utilizzato per compensare il bias e il fattore di scala e ridurre l'influenza della temperatura ambiente in base alle esigenze dell'utente.

• Parametro tecnico

  Numero di serie	Parametro	ACC1-01	ACC1-02	ACC1-03
  1	Distanza	± 50 g,± 60 g,± 70 g	± 50 g,± 60 g,± 70 g	± 50 g,± 60 g,± 70 g
  2	Limite	5 μg	5 μg	5 μg
  3	Bias K0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
  4	Fattore di scala K1	10,0 - 1,30 mA/g	10,0 - 1,30 mA/g	10,0 - 1,30 mA/g
  5	Coefficiente non lineare K2 di classe II	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
  6	0g Stabilità a breve termine di 4 ore	≤ 10 μg	≤ 10μg	≤10 μg
  7	1g Stabilità a breve termine di 4 ore	≤ 10 ppm	≤ 10 ppm	≤10 ppm
  8	Pregiudizi cRipetibilità completa σK0 (1σ, 1 mese)	≤ 10 μg	≤15μg	≤25 μg
  9	Fattore di scalaccomplessoRipetibilità σ K1/K1 (1σ, 1 mese)	≤ 10ppm	≤20 ppm	≤30 ppm
  10	Coefficiente non linearecripetibilità completa K2/K1 (1σ, 1 mese)	≤ ± 10 μg/g2	≤ ±15 μg /g2	≤ ±20 μg/g2
  11	Coefficiente di temperatura del bias (temperatura media totale)	≤ ± 10 μg /°C	≤ ±20 μg /°C	≤ ±30 μg /°C
  12	Temperatura del fattore di scala Coefficiente (in media)  Temperatura)	≤ ± 10 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
  13	Rumore (840 Ω resistenza di campionamento)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
  14	Frequenza naturale	400-800 Hz	400-800 Hz	400-800 Hz
  15	Larghezza di banda	800-2500 Hz	800-2500 Hz	800-2500 Hz
  16	Vibrazioni casuali	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)
  17	Impatto	100 g,8ms,1/2sin	100 g,8ms,1/2sin	100 g,8ms,1/2sin
  18	Intervallo di temperatura di funzionamento	-55°C a +85°C	-55°C a +85°C	-55°C a +85°C
  19	Intervallo di temperatura di stoccaggio	-60°C a + 120°C	-60°C a + 120°C	-60°C a + 120°C
  20	Fornitore di alimentazione	± 12 ~ ± 15V	± 12 ~ ± 15V	± 12 ~ ± 15V
  21	Consumo corrente	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
  22	Sensore di temperatura	Opzione	Opzione	Opzione
  23	Dimensione	F25.4x30 mm	F25.4x30 mm	F25.4x30 mm
  24	Peso	≤ 80 g	≤ 80 g	≤ 80 g

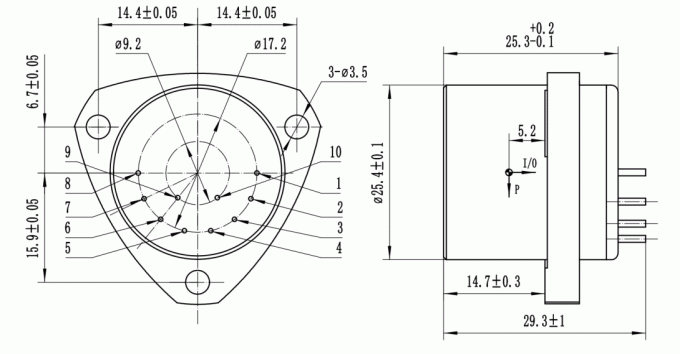

  Disegno dimensionale
