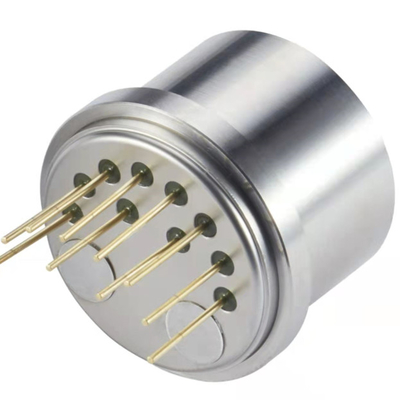

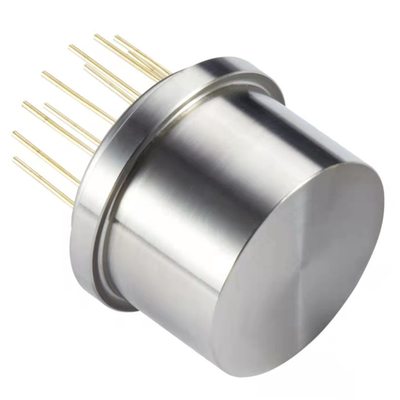

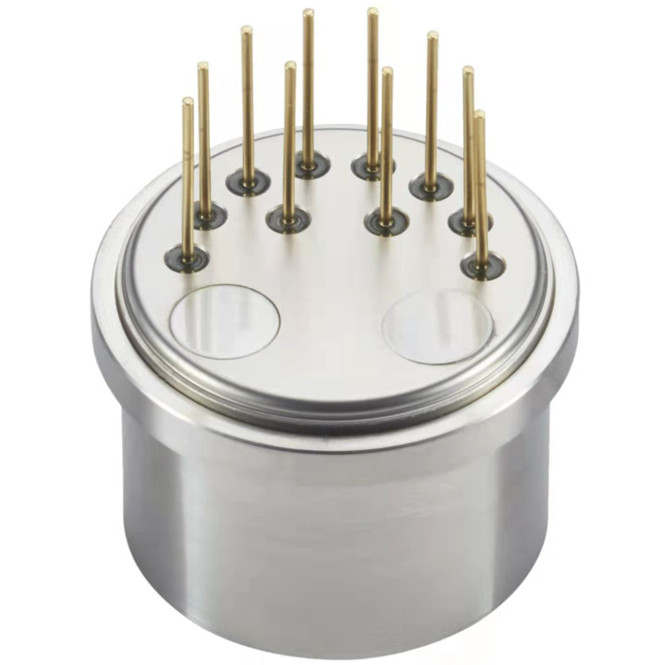

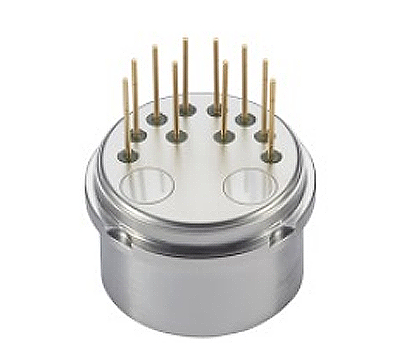

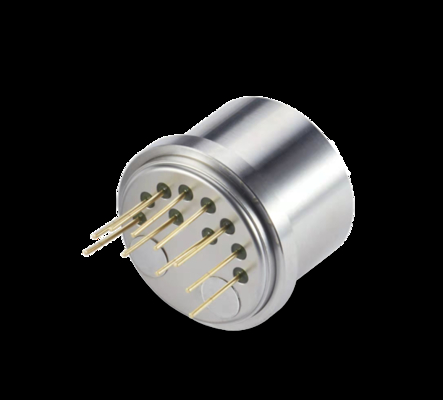

Sensore di vibrazione dell'accelerometro al quarzo a singolo asse Honeywell Q-Flex QA-750 sostituzione

Sensore di vibrazione ad accelerometro al quarzo a singolo asse Honeywell Q-Flex QA-750 sostituzione

• Descrizione del prodotto

Sensore di accelerazione delle vibrazioni della serie ACC3è un accelerometro compatto, di alta precisione e ampio raggio progettato sia per misurazioni statiche che dinamiche; offre una stabilità a lungo termine, ripetibilità, prestazioni di rapido avvio,forte adattabilità ambientaleÈ stato progettato con un design miniaturizzato unico e una tecnologia avanzata di imballaggio.la serie ACC3 offre un'uscita di corrente lineare corrispondente alla forza applicata o all'accelerazioneGli utenti possono calcolare e selezionare una resistenza di campionamento adeguata per ottenere risultati di alta precisione.il sensore integra un sensore di temperatura per supportare la compensazione del bias e del fattore di scala, riducendo al minimo l'impatto della temperatura ambiente in conformità alle specifiche esigenze dell'utente.

• Parametro tecnico




  Numero di serie	Parametro	ACC3-01	ACC3-02	ACC3-03
  1	Distanza	± 60 g	± 60 g	± 70 g /± 100 g
  2	Limite	5 μg	5 μg	5 μg
  3	Bias K0/K1	≤ ± 5 mg	≤ ± 5 mg	≤ ± 5 mg
  4	Fattore di scala K1	10,0 ± 0,2 mA/g	10,0 ± 0,2 mA/g	00,6 ± 0,2 mA/g
  5	Coefficiente non lineare K2 di classe II	≤ ± 20 μg/g2	≤ ± 30 μg/g2	≤ ± 20 μg/g2
  6	0 g Stabilità a breve termine di 4 ore	≤ 10 μg	≤ 20 μg	≤ 20 μg
  7	1 g Stabilità a breve termine di 4 ore	≤ 10 ppm	≤ 20 ppm	≤ 20 ppm
  8	Ripetibilità globale di bias σK0 (1σ, 1 mese)	≤ 15 μg	≤ 50 μg	≤ 50 μg
  9	Ripetibilità globale del fattore di scala σ K1/K1 (1σ, 1 mese)	≤ 15 ppm	≤ 50 ppm	≤ 50 ppm
  10	Ripetibilità globale del coefficiente non lineare K2/K1 (1σ, 1 mese)	≤ ± 20 μg/g2	≤ ± 30 μg/g2	≤ ± 30 μg/g2
  11	Coefficiente di temperatura del bias (temperatura media totale)	≤ ± 15 μg /°C	≤ ± 50 μg /°C	≤ ± 50 μg /°C
  12	Coefficiente di temperatura del fattore di scala (media sulla temperatura)	≤ ± 15 ppm /°C	≤ ± 80 ppm /°C	≤ ± 50 ppm /°C
  13	Rumore (840 Ω resistenza di campionamento)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
  14	Frequenza naturale	350-800 Hz	350-800 Hz	350-800 Hz
  15	Larghezza di banda	800-2500 Hz	800-2500 Hz	800-2500 Hz
  16	Vibrazioni casuali	10 g ((20-2000 Hz)	10 g ((20-2000 Hz)	10 g ((20-2000 Hz)
  17	Impatto	150 g,4.5ms, 1/2sin	150 g,4.5ms, 1/2sin	150 g,4.5ms, 1/2sin
  18	Intervallo di temperatura di funzionamento	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
  19	Intervallo di temperatura di stoccaggio	-60°C a + 120°C	-60°C a + 120°C	60°C a + 120°C
  20	Fornitore di alimentazione	± 12 ~ ± 15V	± 12 ~ ± 15V	± 12 ~ ± 15V
  21	Consumo corrente	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
  22	Sensore di temperatura	Personalizzabile dall'utente	Personalizzabile dall'utente	Personalizzabile dall'utente
  23	Dimensione	F18.2X23mm	F18.2X23mm	F18.2X23mm
  24	Peso	≤ 30 g	≤ 30 g	≤ 30 g




  Disegno dimensionale
