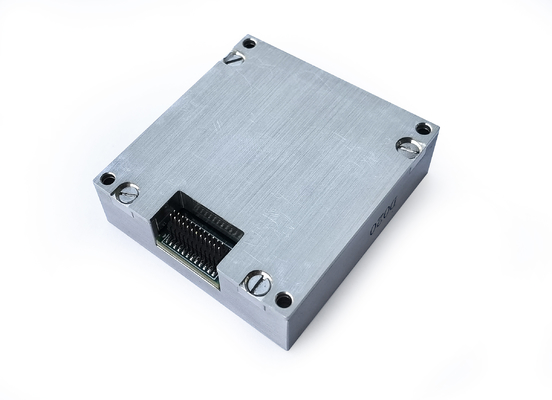

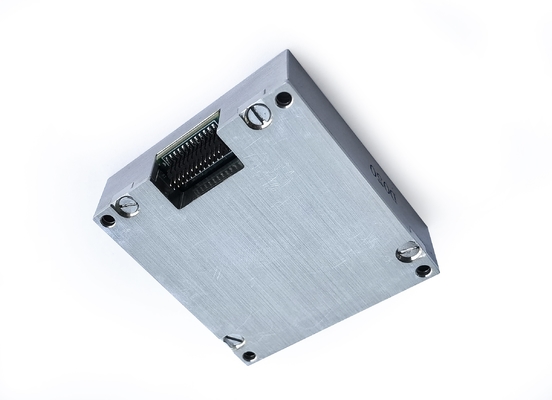

Sensore Unità di Misura Inerziale MEMS Sostitutivo ADIS16488 con Uscita SPI per Veicoli Terrestri

Sensore Unità di Misura Inerziale MEMS Sostitutivo ADIS16488 con Uscita SPI per Veicoli Terrestri

Marchio:	Firepower
Numero di modello:	16488HA
MOQ:	1
prezzo:	2000$
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Intervallo dinamico di misura:

± 450°/s

Instabilità a polarizzazione zero:

0.3°/h

Passeggiata casuale:

0.15o/√h

Ripetibilità per fattore di scala:

100 ppm

Larghezza di banda (-3dB):

250hz

Intervallo di acc:

±20 g

Acc Zero Bias Stabilità:

00,07 mg

Interfaccia di comunicazione:

SPI unidirezionale

Imballaggi particolari:

BOX+Sponga

Capacità di alimentazione:

500/mese

Evidenziare:

Unità di Misura Inerziale con Uscita SPI

Unità di Misura Inerziale MEMS SPI

Unità di misura inerziale MEMS

Descrizione del prodotto

Sensore a unità di misura inerziale MEMS sostitutivo ADIS16488 Uscita SPI per veicoli terrestri

Specifiche chiave

Attributo	Valore
Intervallo di misurazione dinamica	±450°/s
Instabilità di bias zero	0.3°/h
Camminata casuale	0.15º/√h
Ripetibilità del fattore di scala	100ppm
Larghezza di banda (-3dB)	250Hz
Intervallo Acc	±20g
Stabilità di bias zero Acc	0.07mg
Interfaccia di comunicazione	SPI a 1 via

Panoramica del prodotto

L'unità di misura inerziale ADIS16488HA è un sistema inerziale completo dotato di un giroscopio a tre assi e di un accelerometro a tre assi integrati, progettati per misurare la velocità angolare a tre assi, l'accelerazione e altri parametri critici del vettore. L'unità emette dati completamente compensati (compresa la compensazione della temperatura, la compensazione dell'angolo di disallineamento dell'installazione e la compensazione non lineare) tramite SPI in base al protocollo di comunicazione.

Parametri tecnici dettagliati

Giroscopio

Parametro	Condizioni di prova	Valore tipico	Valore massimo	Unità
Intervallo di misurazione dinamica			±450	º/s
Instabilità di bias zero	Varianza di Allan, migliore di	0.3		º/h
Stabilità di bias zero	10s liscio, RMS, migliore di	3		º/h
Bias zero nell'intervallo di temperatura completo	-40 ℃ ~ 85 ℃, 10 s liscio, rms	20		º/h
Camminata casuale	1σ	0.15		º/√h
Ripetibilità del bias zero	1σ	5		º/h
Ripetibilità del fattore di scala	1σ	100		ppm

Accelerometro

Parametro	Condizioni di prova	Valore tipico	Valore massimo	Unità
Intervallo di misurazione dinamica			±20	g
Stabilità di bias zero	Varianza di Allan	0.07		mg
Bias zero nell'intervallo di temperatura completo	-40 ℃ ~ 85 ℃, 10 s liscio, rms	3		mg
Camminata casuale	1σ	0.029		m/s/√h

Struttura del contorno

Diagramma della vista frontale

Diagramma della vista laterale

Disegno dimensionale
