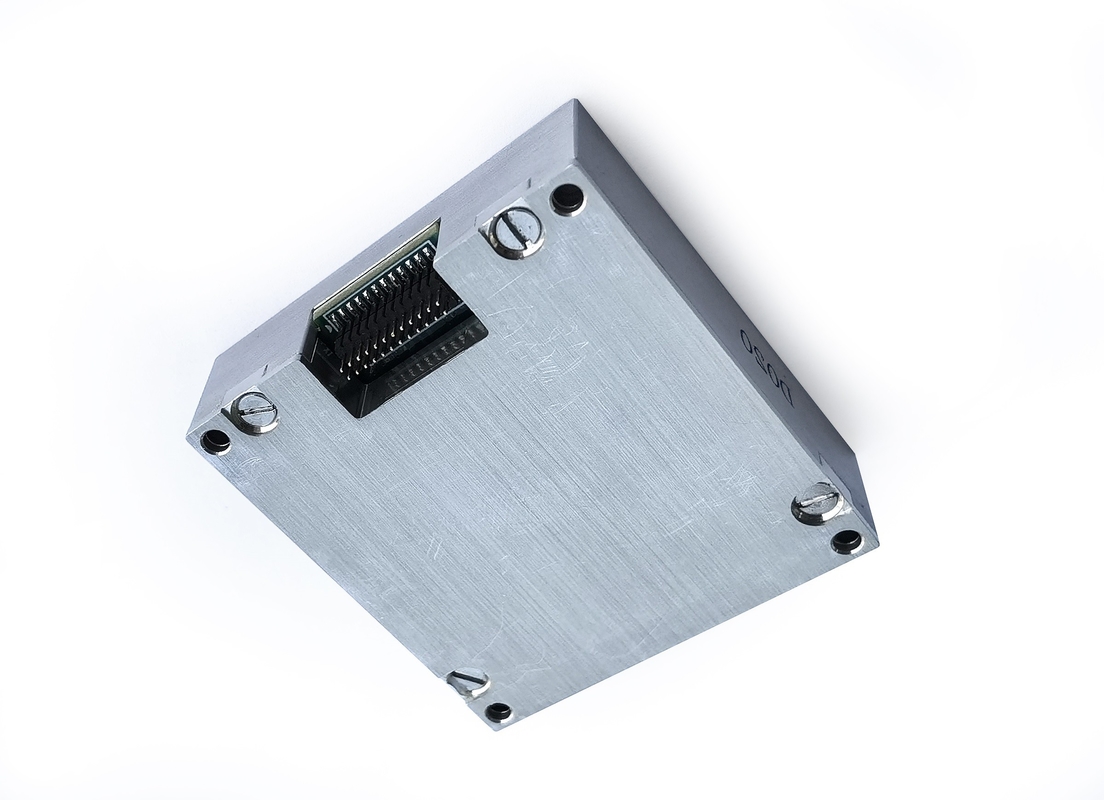

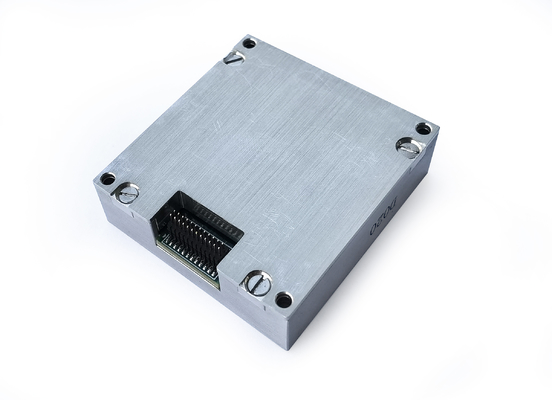

Sensore IMU (Unità di Misura Inerziale) MEMS ad Alte Prestazioni Sostitutivo ADIS16488

Name: Sensore IMU (Unità di Misura Inerziale) MEMS ad Alte Prestazioni Sostitutivo ADIS16488
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	16488HA
MOQ:	1
prezzo:	2000$
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacità di approvvigionamento:	500/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Evidenziare:

Sensore IMU Sostitutivo ADIS16488

Unità di Misura Inerziale ADIS16488

Unità di misura inerziale MEMS

Descrizione del prodotto

Sostituzione del sensore IMU (Inertial Measurement Unit) MEMS ad alte prestazioni ADIS16488

Descrizione del prodotto

L'Inertial Measurement Unit (IMU) 16488HA è un sistema di rilevamento inerziale completamente integrato che combina un giroscopio a tre assi e un accelerometro a tre assi all'interno di un modulo compatto. È progettato per misurare con precisione la velocità angolare a tre assi e l'accelerazione lineare della piattaforma host.

Il sistema esegue un'avanzata compensazione degli errori, tra cui:

Compensazione della temperatura
Correzione del disallineamento dell'installazione
Correzione della non linearità.

Dopo la compensazione, l'unità emette dati inerziali ad alta precisione tramite un'interfaccia digitale SPI, seguendo un protocollo di comunicazione standardizzato. Questo rende l'IMU 16488HA altamente adatto per applicazioni embedded che richiedono un rilevamento del movimento affidabile e stabile in ambienti dinamici.

Parametri tecnici

Parametro		Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
GGiroscopio	Campo di misura dinamico			±450		º/s
	Instabilità di zero-bias	Varianza di Allan, migliore di		0.3		º/h
	Stabilità di zero-bias	10s smooth, RMS, migliore di		3		º/h
	Zero bias nell'intervallo di temperatura completo	-40 ℃ ~ 85 ℃, 10 s smooth, rms		20		º/h
	Random walk	1σ		0.15		º/√h
	Ripetibilità dello zero-bias	1σ		5		º/h
	Ripetibilità del fattore di scala	1σ		100		ppm
	Non linearità del fattore di scala	1σ		100		ppm
	Larghezza di banda (-3dB)			250		Hz
	Cross coupling			0.1		%
	Risoluzione			2		º/h
	Sensibilità all'accelerazione			2		°/h/g
Accelerometro	Campo di misura dinamico			±20		g
	Stabilità di zero-bias	Varianza di Allan		0.07		mg

	Zero bias nell'intervallo di temperatura completo	-40 ℃ ~ 85 ℃, 10 s smooth, rms		3		mg
	Stabilità di zero-bias	10s smooth, RMS, migliore di		0.25		mg
	Random walk	1σ		0.029		m/s/√h
	Ripetibilità dello zero-bias	1σ		0.5		mg
	Ripetibilità del fattore di scala	1σ		500		ppm
	Non linearità del fattore di scala	FS=20g		500		ppm
	Larghezza di banda (-3dB)			250		Hz
	Cross coupling			0.1		%
Comunicazione Interfaccia	SPI a 1 via	Inserire la frequenza di clock		8	15	MHz
Caratteristiche elettriche	Tensione	Corrente continua		3.3		V
	Consumo energetico			1.5	1.5	W
	Ripple	P-P		48±2	100	mV
Ambiente di utilizzo	Temperatura di esercizio		-45		85	℃
Ambiente di utilizzo	Temperatura di stoccaggio		-55		85	℃

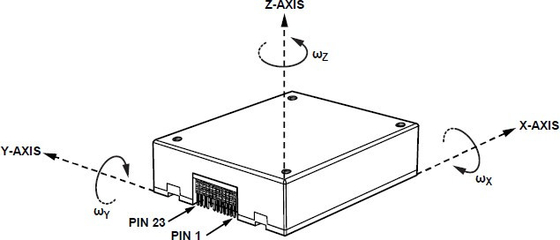

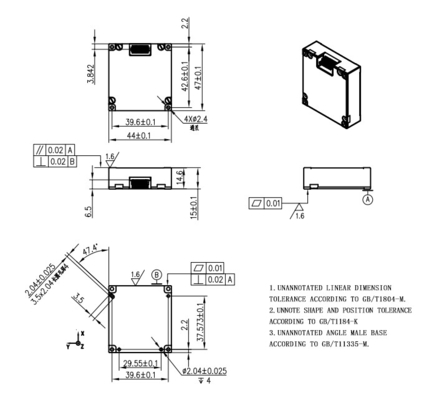

Struttura del contorno

Sensore IMU (Unità di Misura Inerziale) MEMS ad Alte Prestazioni Sostitutivo ADIS16488 0

Sensore IMU (Unità di Misura Inerziale) MEMS ad Alte Prestazioni Sostitutivo ADIS16488 1

Sensore IMU (Unità di Misura Inerziale) MEMS ad Alte Prestazioni Sostitutivo ADIS16488 2
