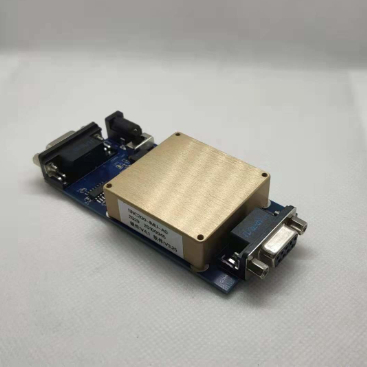

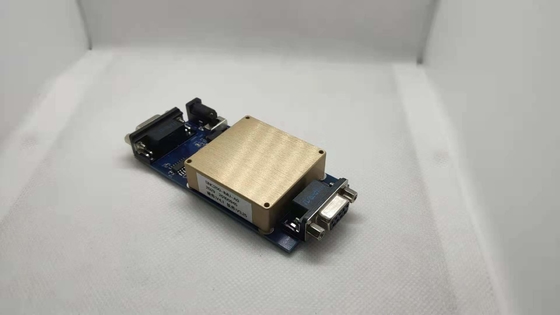

Modulo IMU MEMS a 10 DOF compatto, sostituto di ADIS16488

Modulo IMU MEMS a 10 DOF compatto, sostituto di ADIS16488

Marchio:	Firepower
Numero di modello:	16488HA
MOQ:	1
prezzo:	2000$
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Intervallo di misurazione:

± 450°/s

Pregiudizio di instabilità:

0.3°/h

Passeggiata casuale:

0.15o/√h

Ripetibilità zero-bias:

Larghezza di banda (-3dB):

250hz

Gamma dell'accelerometro:

±20 g

Stabilità del bias dell'accelerometro:

00,07 mg

Consumo energetico:

Imballaggi particolari:

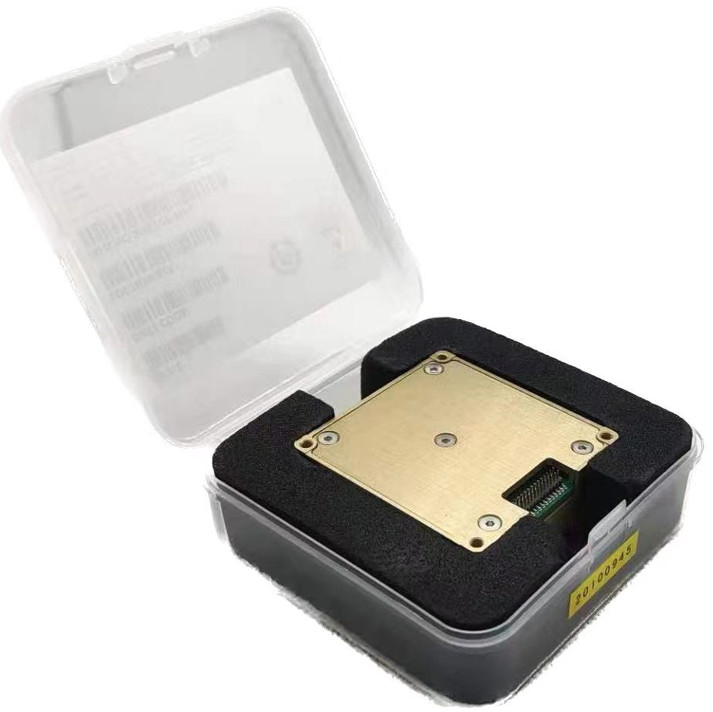

BOX+Sponga

Capacità di alimentazione:

500/mese

Evidenziare:

Modulo IMU a 10 DOF

Modulo IMU compatto

Modulo IMU sostitutivo di ADIS16488

Descrizione del prodotto

Compact 10 DOF MEMS Unità di misurazione inerziale Modulo IMU ADIS16488 Sostituzione

Specificità principali

Attributo	Valore
Intervallo di misura	± 450°/s
Instabilità del bias	0.3°/h
Passeggiata casuale	0.15o/√h
Ripetibilità senza pregiudizio	5°/h
Larghezza di banda (-3dB)	250 Hz
Distanza dell'accelerometro	± 20 g
Stabilità del bias dell'accelerometro	00,07 mg
Consumo di energia	1.5W

The 16488HA Inertial Measurement Unit (IMU) è un sistema di rilevamento inerziale completamente integrato che combina un giroscopio a tre assi e un accelerometro a tre assi all'interno di un modulo compatto.Misura accuratamente la velocità angolare a tre assi e l'accelerazione lineare della piattaforma ospitante..

Compensazione avanzata degli errori

Compensazione della temperatura
Correzione del disallineamento dell'impianto
Correzione della non linearità

Dopo compensazione, l'unità emette dati inerziali ad alta precisione tramite un'interfaccia digitale SPI, seguendo un protocollo di comunicazione standardizzato.Questo rende l'IMU 16488HA altamente adatto per applicazioni incorporate che richiedono un'autentica e stabile capacità di rilevamento del movimento in ambienti dinamici..

Specifiche tecniche

Parametro	Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
Giroscopio
Intervallo dinamico di misura				± 450	o/s
Inestabilità a bias zero	Allan varianza, migliore di		0.3		o/h
Stabilità di bias zero	10s liscia, RMS, migliore di		3		o/h
Bias zero nell'intero intervallo di temperatura	-40 °C ~ 85 °C, 10 s liscia, rms		20		o/h
Passeggiata casuale	1σ		0.15		o/√h
Ripetibilità senza pregiudizio	1σ		5		o/h
Ripetibilità per fattore di scala	1σ		100		ppm
Nonlinearità del fattore di scala	1σ		100		ppm
Larghezza di banda (-3dB)			250		Hz
Accoppiamento incrocio			0.1		%
Risoluzione			2		o/h
Sensibilità all'accelerazione			2		°/h/g
Accelerometro
Intervallo dinamico di misura				± 20	g
Stabilità di bias zero	Variazione di Allan		0.07		mg
Bias zero nell'intero intervallo di temperatura	-40 °C ~ 85 °C, 10 s liscia, rms		3		mg
Stabilità di bias zero	10s liscia, RMS, migliore di		0.25		mg
Passeggiata casuale	1σ		0.029		m/s/√h
Ripetibilità senza pregiudizio	1σ		0.5		mg
Ripetibilità per fattore di scala	1σ		500		ppm
Nonlinearità del fattore di scala	FS = 20 g		500		ppm
Larghezza di banda (-3dB)			250		Hz
Accoppiamento incrocio			0.1		%
Interfaccia di comunicazione
SPI unidirezionale	Inserisci la frequenza dell' orologio		8	15	MHz
Caratteristiche elettriche
Voltaggio	Corrente continua		3.3		V.
Consumo di energia			1.5	1.5	W
Ripple	P-P		48 ± 2	100	mV
Ambiente di utilizzo
Temperatura di funzionamento		- 45 anni.		85	°C
Temperatura di conservazione		- 55		85	°C

Struttura del progetto

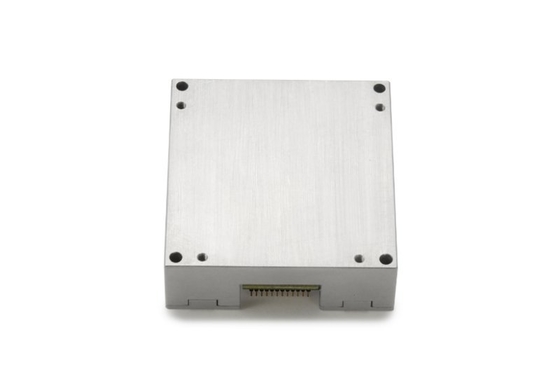

Vista frontale del modulo IMU 16488HA

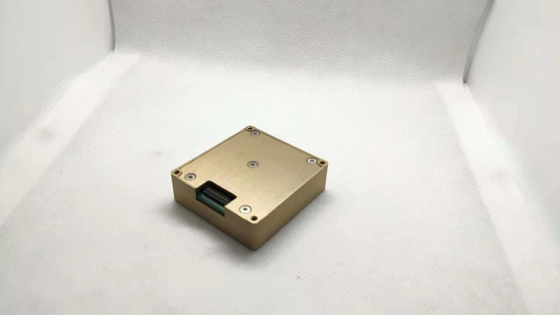

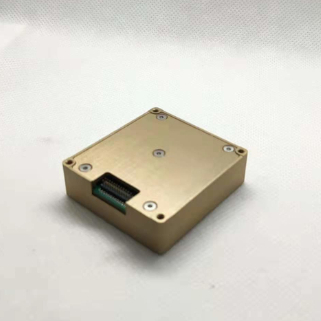

Vista laterale del modulo IMU 16488HA

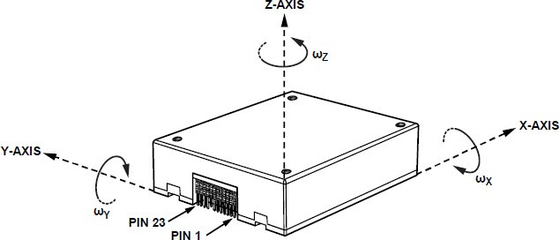

Disegno dimensionale del modulo IMU 16488HA
