ADIS16488 Sensore inerziale di grado tattico 10‑DOF MEMS Inertial Measurement Unit per INS

Name: ADIS16488 Sensore inerziale di grado tattico 10‑DOF MEMS Inertial Measurement Unit per INS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	16488HA
MOQ:	1
prezzo:	2000$
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacità di approvvigionamento:	500/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Evidenziare:

Unità di Misura Inerziale ADIS16488

Unità di misurazione inerziale di grado tattico

10‑DOF MEMS Inertial Measurement Unit

Descrizione del prodotto

ADIS16488 Sensore inerziale grado tattico10-DOF MEMS Unità di misurazione inerziale per INS

Descrizione del prodotto

L'unità di misurazione inerziale (IMU) 16488HA è un sistema completo di rilevamento inerziale, che integra un giroscopio a tre assi e un accelerometro a tre assi in un unico pacchetto compatto.Disegnati per misurare con precisione le velocità angolari a tre assi del vettore, accelerazioni lineari e relativi parametri dinamici, questa IMU incorpora algoritmi avanzati di compensazione degli errori per fornire dati altamente precisi.

Tra le caratteristiche principali figurano:

Sensore completo:Cattura contemporaneamente la velocità angolare tridimensionale (attraverso giroscopi) e l'accelerazione (attraverso accelerometri), formando il nucleo dei sistemi di tracciamento del movimento.
Compensazione a più strati:Implementa correzioni di errore sofisticate, tra cui compensazione della deriva di temperatura, calibrazione del disallineamento di montaggio, correzione della non linearità e altro ancora, per eliminare errori sistematici.
Interfaccia digitale:Esporta dati compensati attraverso un protocollo di comunicazione SPI, aderendo alle interfacce standard del settore per un'integrazione senza soluzione di continuità con i sistemi di controllo.

Ideale per applicazioni che richiedono un preciso monitoraggio del movimento, quali veicoli autonomi, robotica,La 16488HA garantisce prestazioni affidabili combinando l'integrazione hardware con la mitigazione intelligente degli errori., rendendolo una soluzione robusta per la navigazione inerziale e il controllo dell' atteggiamento

Parametri tecnici

Parametro		Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
GYroscopio	Intervallo dinamico di misura			± 450		o/s
	Inestabilità a bias zero	Allan varianza, migliore di		0.3		o/h
	Stabilità di bias zero	10s liscia, RMS, migliore di		3		o/h
	Bias zero nell'intero intervallo di temperatura	-40 °C ~ 85 °C, 10 s liscia, rms		20		o/h
	Passeggiata casuale	1σ		0.15		o/√h
	Ripetibilità senza pregiudizio	1σ		5		o/h
	Ripetibilità per fattore di scala	1σ		100		ppm
	Nonlinearità del fattore di scala	1σ		100		ppm
	Larghezza di banda (-3dB)			250		Hz
	Accoppiamento incrocio			0.1		%
	Risoluzione			2		o/h
	Sensibilità all'accelerazione			2		°/h/g
Accelerometro	Intervallo dinamico di misura			± 20		g
	Stabilità di bias zero	Variazione di Allan		0.07		mg

	Bias zero nell'intero intervallo di temperatura	-40 °C ~ 85 °C, 10 s liscia, rms		3		mg
	Stabilità di bias zero	10s liscia, RMS, migliore di		0.25		mg
	Passeggiata casuale	1σ		0.029		m/s/√h
	Ripetibilità senza pregiudizio	1σ		0.5		mg
	Ripetibilità per fattore di scala	1σ		500		ppm
	Nonlinearità del fattore di scala	FS = 20 g		500		ppm
	Larghezza di banda (-3dB)			250		Hz
	Accoppiamento incrocio			0.1		%
Comunicazione Interfaccia	SPI unidirezionale	Inserisci la frequenza dell' orologio		8	15	MHz
Caratteristiche elettriche	Voltaggio	Corrente continua		3.3		V.
	Consumo di energia			1.5	1.5	W
	Ripple	P-P		48 ± 2	100	mV
Ambiente di utilizzo	Temperatura di funzionamento		- 45 anni.		85	°C
Ambiente di utilizzo	Temperatura di conservazione		- 55		85	°C

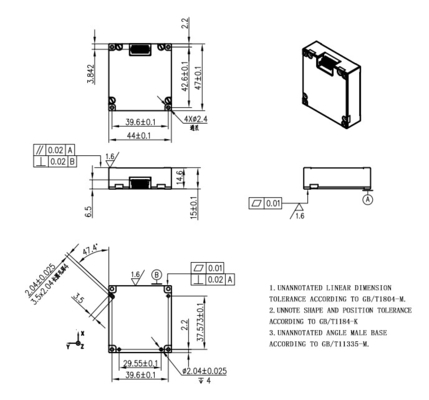

Struttura del progetto

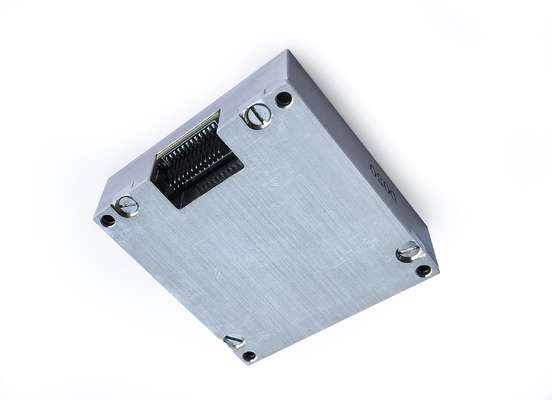

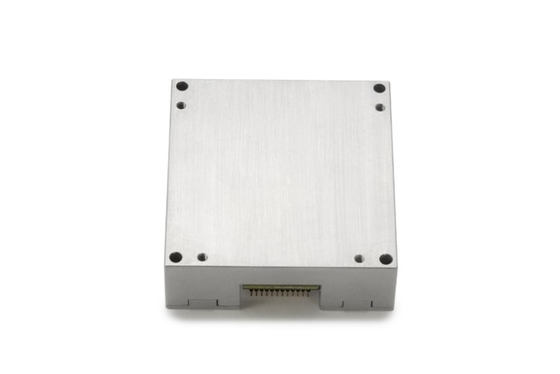

ADIS16488 Sensore inerziale di grado tattico 10‑DOF MEMS Inertial Measurement Unit per INS 0

ADIS16488 Sensore inerziale di grado tattico 10‑DOF MEMS Inertial Measurement Unit per INS 1

ADIS16488 Sensore inerziale di grado tattico 10‑DOF MEMS Inertial Measurement Unit per INS 2
