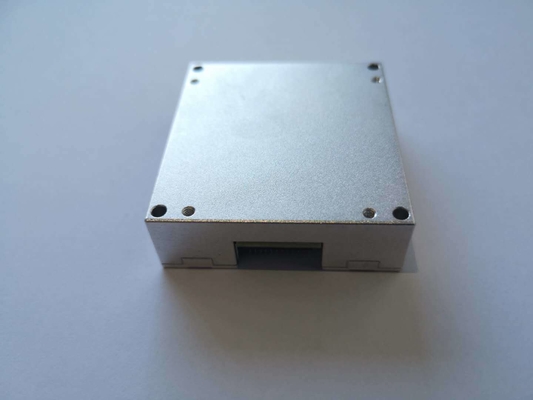

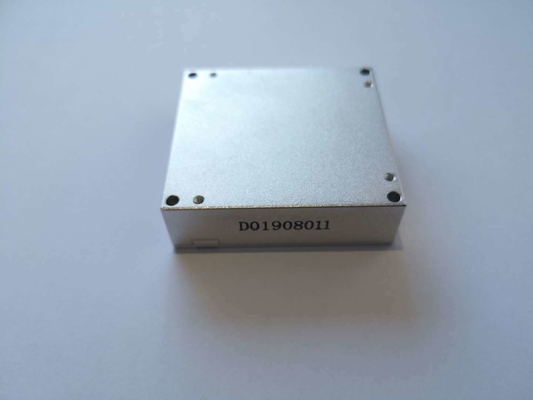

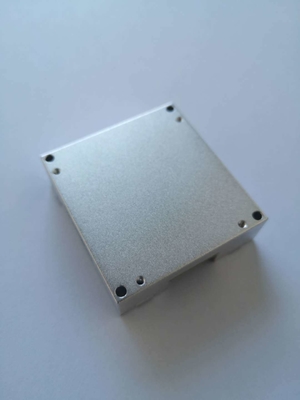

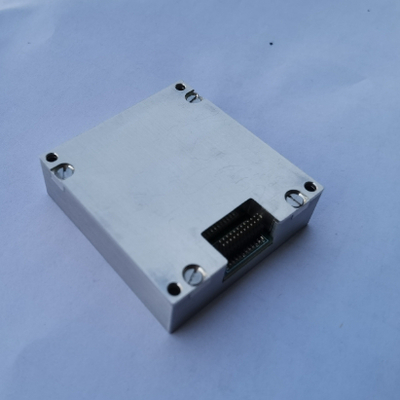

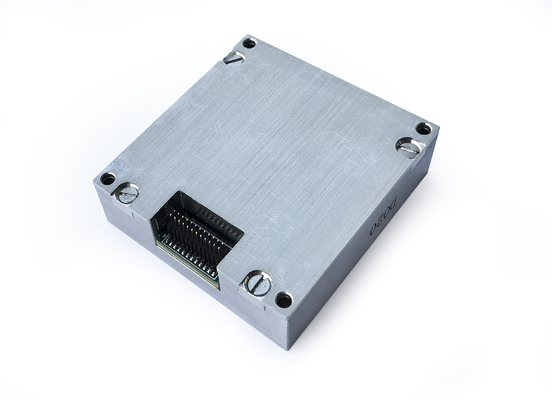

ADIS16488 IMU10DOF MEMS Unità di Misurazione Inerziale con Giroscopio, Accelerometro, Magnetometro e Sensore di Pressione a 3 Assi Integrati

Name: ADIS16488 IMU10DOF MEMS Unità di Misurazione Inerziale con Giroscopio, Accelerometro, Magnetometro e Sensore di Pressione a 3 Assi Integrati
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	16488HA
MOQ:	1
prezzo:	2000$
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacità di approvvigionamento:	500/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Evidenziare:

ADIS16488 IMU

IMU con Magnetometro e Sensore di Pressione

Descrizione del prodotto

ADIS16488 IMU 10DOF MEMS Unità di misurazione inerziale con sensore giroscopico, acceleratore, magnetica e pressione a 3 assi integrato

Descrizione del prodotto

L'unità di misurazione inerziale (IMU) 16488HA rappresenta una soluzione di rilevamento inerziale all'avanguardia, integrando un giroscopio a tre assi e un accelerometro a tre assi in un sistema unificato ad alte prestazioni.Progettato per quantificare con precisione le velocità angolari tridimensionali di un vettore, accelerazioni lineari e parametri dinamici derivati, questa IMU sfrutta algoritmi avanzati di mitigazione degli errori per fornire precisione mission-critical in scenari operativi impegnativi.

Tra i punti chiave tecnici figurano:

Architettura di rilevamento olistico:Cattura simultanea della velocità angolare 3D (attraverso giroscopi MEMS) e dell'accelerazione (attraverso accelerometri MEMS), che costituisce la spina dorsale dei sistemi di tracciamento del movimento per ambienti statici e dinamici.
Calibrazione di errori multiformeImplementa una serie di compensazioni intelligenti, inclusa la correzione della deriva di temperatura, la calibrazione del disallineamento di montaggio, la rettifica della non linearità,e la mitigazione degli errori trasversali per eliminare gli errori sistematici alla fonte.
Interfaccia digitale standardizzataTrasmette flussi di dati completamente compensati attraverso un protocollo SPI standard del settore,consentire un'integrazione senza soluzione di continuità con i controller host garantendo al contempo una risposta in tempo reale (< 50 ms) e uno scambio di dati a bassa latenza.

Designed for applications requiring uncompromised motion accuracy—ranging from autonomous navigation systems to high-precision industrial robotics—the 16488HA balances hardware miniaturization with robust performanceLa sua gamma di temperature di funzionamento da -40°C a +85°C, combinata con la protezione ambientale IP67, la rende adatta per le installazioni in ambienti difficili, mentre la temperatura di utilizzo è di 0,8°C.La stabilità del bias di 5°/h garantisce che gli errori cumulativi rimangano trascurabili anche durante cicli operativi prolungati.

Parametri tecnici

Parametro		Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
GYroscopio	Intervallo dinamico di misura			± 450		o/s
	Inestabilità a bias zero	Allan varianza, migliore di		0.3		o/h
	Stabilità di bias zero	10s liscia, RMS, migliore di		3		o/h
	Bias zero nell'intero intervallo di temperatura	-40 °C ~ 85 °C, 10 s liscia, rms		20		o/h
	Passeggiata casuale	1σ		0.15		o/√h
	Ripetibilità senza pregiudizio	1σ		5		o/h
	Ripetibilità per fattore di scala	1σ		100		ppm
	Nonlinearità del fattore di scala	1σ		100		ppm
	Larghezza di banda (-3dB)			250		Hz
	Accoppiamento incrocio			0.1		%
	Risoluzione			2		o/h
	Sensibilità all'accelerazione			2		°/h/g
Accelerometro	Intervallo dinamico di misura			± 20		g
	Stabilità di bias zero	Variazione di Allan		0.07		mg

	Bias zero nell'intero intervallo di temperatura	-40 °C ~ 85 °C, 10 s liscia, rms		3		mg
	Stabilità di bias zero	10s liscia, RMS, migliore di		0.25		mg
	Passeggiata casuale	1σ		0.029		m/s/√h
	Ripetibilità senza pregiudizio	1σ		0.5		mg
	Ripetibilità per fattore di scala	1σ		500		ppm
	Nonlinearità del fattore di scala	FS = 20 g		500		ppm
	Larghezza di banda (-3dB)			250		Hz
	Accoppiamento incrocio			0.1		%
Comunicazione Interfaccia	SPI unidirezionale	Inserisci la frequenza dell' orologio		8	15	MHz
Caratteristiche elettriche	Voltaggio	Corrente continua		3.3		V.
	Consumo di energia			1.5	1.5	W
	Ripple	P-P		48 ± 2	100	mV
Ambiente di utilizzo	Temperatura di funzionamento		- 45 anni.		85	°C
Ambiente di utilizzo	Temperatura di conservazione		- 55		85	°C

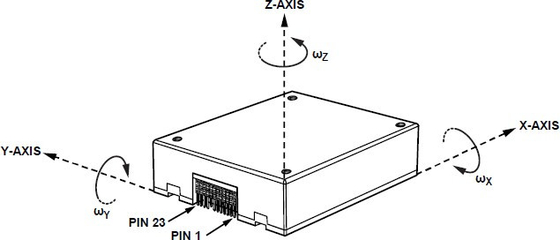

Struttura del progetto

ADIS16488 IMU10DOF MEMS Unità di Misurazione Inerziale con Giroscopio, Accelerometro, Magnetometro e Sensore di Pressione a 3 Assi Integrati 0

ADIS16488 IMU10DOF MEMS Unità di Misurazione Inerziale con Giroscopio, Accelerometro, Magnetometro e Sensore di Pressione a 3 Assi Integrati 1

ADIS16488 IMU10DOF MEMS Unità di Misurazione Inerziale con Giroscopio, Accelerometro, Magnetometro e Sensore di Pressione a 3 Assi Integrati 2
