Unità di misurazione inerziale di grado tattico senza GPS Stim300 sostituzione

Unità di misurazione inerziale di grado tattico senza GPS Stim300 sostituzione

Marchio:	Firepower
Numero di modello:	IMU6-1
MOQ:	1
prezzo:	2000$
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

campo di misurazione del giroscopio:

±400°/sec

Stabilità del bias in corso:

0.3°/h

camminata casuale angolare:

0.15o/√h

Ripetibilità del bias (1σ):

1°/h

Non linearità del fattore di scala ((1σ)):

150 ppm

larghezza di banda di dB 3:

250hz

Stabilità del bias dell'accelerometro:

00,02 mg

Peso:

55 g

Imballaggi particolari:

BOX+Sponga

Capacità di alimentazione:

500/mese

Evidenziare:

Unità di misurazione inerziale Stim300

Unità di misurazione inerziale di grado tattico

Unità di misura inerziale di sostituzione Stim300

Descrizione del prodotto

Unità di misurazione inerziale di grado tattico senza GPS Stim300 sostituzione

Specificità principali

Attributo	Valore
Distanza di misurazione giroscopico	± 400°/s
Stabilità dei pregiudizi in corso	0.3°/h
Passeggiata angolare casuale	0.15o/√h
Ripetibilità del bias (1σ)	1°/h
Non linearità del fattore di scala ((1σ)	150 ppm
Larghezza di banda di 3 dB	250 Hz
Stabilità del bias dell'accelerometro	00,02 mg
Peso	55 g

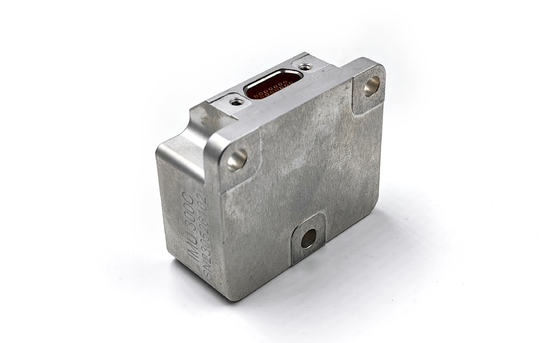

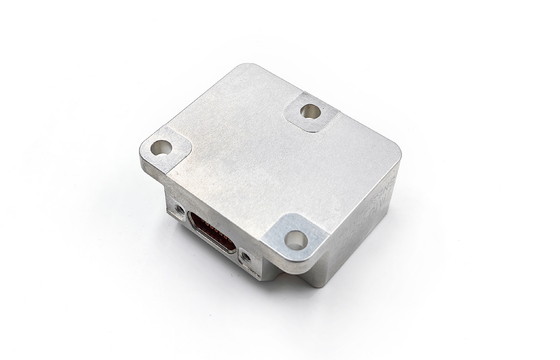

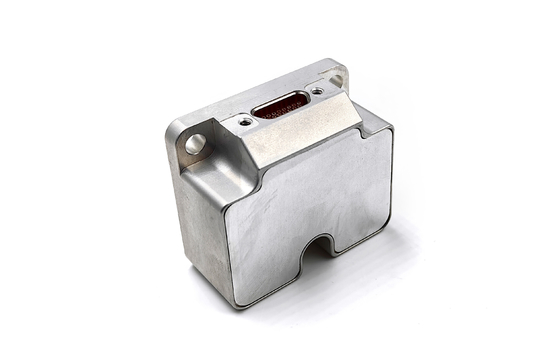

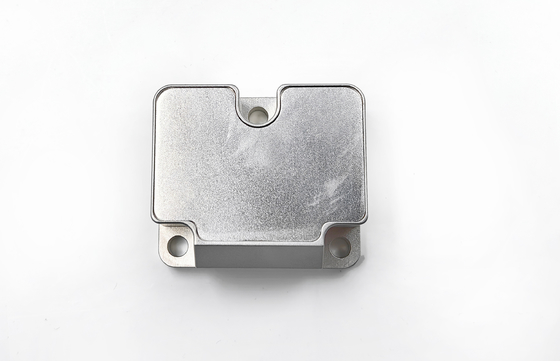

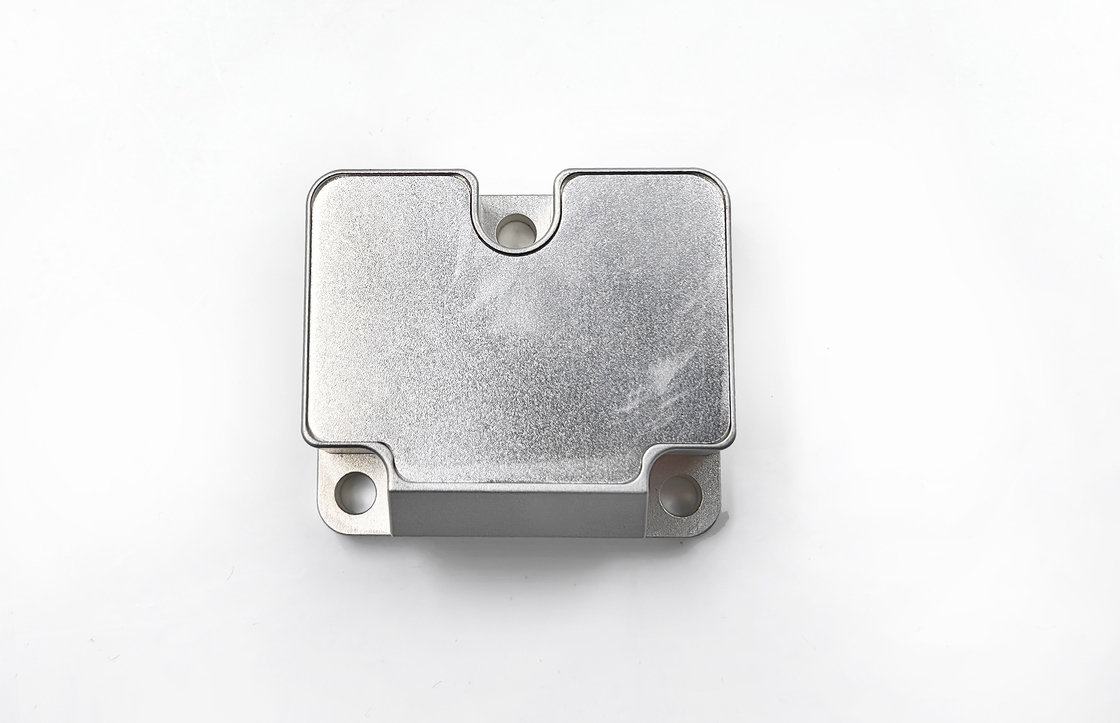

Visualizzazione del prodotto

L'unità di misurazione inerziale IMU6 MEMS integra un giroscopio a tre assi, un accelerometro a tre assi, un sensore di angolo di inclinazione a tre assi, un sensore di temperatura, una scheda di elaborazione del segnale,e software di supportoQuesto sistema completo misura la velocità angolare, l'accelerazione e l'angolo di inclinazione di un vettore su tre assi, fornendo dati compensati (tra cui temperatura, disallineamento dell'installazione,e compensazione non lineare) tramite porta seriale RS-422 utilizzando protocolli di comunicazione standardizzati.

Performance del giroscopio

Parametro	Unità	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Intervallo di misura (personalizzabile)	°/s	± 400	± 400	± 400	± 2000
Stabilità dei pregiudizi in corso	°/h	0.3	0.1	0.05	1
Stabilità di bias @10s	°/h	3	1	0.5	6
Stabilità del bias a temperatura massima	°/h	10	3	2	18
Passeggiata angolare casuale	°√h	0.15	0.1	0.02	0.3
Ripetibilità del bias (1σ)	°/h	1	0.5	0.3	2
Sensibilità all'accelerazione del bias	°/h/g	1	1	1	2
Non linearità del fattore di scala ((1σ)	ppm	150	150	150	300
Ripetibilità del fattore di scala (1σ)	ppm	20	20	20	100
Disallineamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Larghezza di banda di 3 dB	Hz	250	200	150	250

Performance dell'accelerometro

Parametro	Unità	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Intervallo di misura (personalizzabile)	g	± 10	± 30	± 50	± 80
Stabilità dei pregiudizi in corso	mg	0.02	0.05	0.1	0.2
Stabilità di bias @10s	mg	0.05	0.2	0.5	1
Stabilità del bias a temperatura massima	mg	1	3	5	15
Passeggiata angolare casuale	m/s/√h	0.001	0.002	0.005	0.01
Ripetibilità del bias ((1σ)	mg	0.1	0.5	1	2
Ripetibilità del fattore di scala (1σ)	ppm	200	200	200	200
Non linearità del fattore di scala ((1σ)	ppm	50	100	200	300
Disallineamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Larghezza di banda di 3 dB	Hz	100	100	100	100

Specificativi facoltativi dell'angolo di inclinazione

Parametro	Unità	IMU6-1y-x
Intervallo di misura (personalizzabile)	g	± 17
Stabilità del bias (1s di levigamento)	mg	0.5
Passeggiata casuale	m/s/√h	0.08
Non linearità del fattore di scala	ppm	100

Caratteristiche elettriche

Parametro	Unità	IMU6-1y-x
Voltaggio	V.	5
Consumo di energia	W	2
Ripple	mV	100

Specifiche ambientali

Parametro	Unità	IMU6-1y-x
Temperatura di funzionamento	°C	-45~85
Temperatura di conservazione	°C	-55~105
Vibrazione	- Non lo so.	10 ~ 2000 Hz,60,06 g
Impatto	- Non lo so.	1000 g,0.1ms
Peso	g	55±5

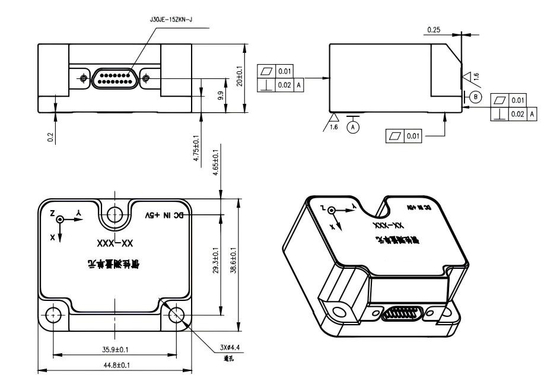

Struttura del prodotto
