Sensore per unità di misurazione inerziale a forte vibrazione di urto per la difesa aerospaziale RS-422

Marchio:	Firepower
Numero di modello:	IMU6-1
MOQ:	1
prezzo:	2000$
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacità di approvvigionamento:	500/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

China

Gyro Measuring range:

±400°/s

Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Repeatability (1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

Misalignment:

±0.05°

Power consumption:

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Evidenziare:

Unità di misurazione inerziale della difesa aerospaziale

Unità di misura dell'inerzia di scossa forte

Unità di misurazione inerziale RS-422

Descrizione del prodotto

Sensore per unità di misurazione inerziale a forte vibrazione di urto per la difesa aerospaziale RS-422

Descrizione del prodotto

IMU6 MEMS Inertial Measurement Unit è un sistema di rilevamento altamente integrato che combina un giroscopio a tre assi, un accelerometro a tre assi, un angolo di inclinazione a tre assi, un sensore di temperatura,scheda di elaborazione del segnale, alloggiamento meccanico e software di accompagnamento.

È progettato per misurare la velocità angolare a tre assi, l'accelerazione lineare a tre assi e l'angolo di inclinazione a tre assi di una piattaforma o di un veicolo in movimento.Il sistema esegue una completa compensazione degli errori, tra cui:

Compensazione della temperatura
Correzione del disallineamento dell'impianto
Compensazione non lineare, tra l'altro

Dopo la compensazione, il sensore emette dati di gyroscopio, accelerometro e inclinazione ad alta precisione tramite un'interfaccia seriale RS-422 standard, seguendo un protocollo di comunicazione predefinito.

L'IMU6 è adatto per applicazioni che richiedono un sensore inerziale compatto, robusto e preciso in ambienti difficili.

Parametri tecnici

Specifiche del giroscopio

Parametro	Unità	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Intervallo di misura (personalizzabile)	°/s	± 400	± 400	± 400	± 2000
Stabilità del bias durante l'esecuzione ((@ varianza di Allan)	°/h	0.3	0.1	0. 05	1
Stabilità di bias @10s (10s liscia, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Stabilità del bias a temperatura massima	°/h	10	3	2	18
Passeggiata angolare casuale	°/√h	0.15	0.1	0.02	0.3
Bias ripetibilità (1σ)	°/h	1	0.5	0.3	2
Bicome sensibilità di accelerazione	°/h/g	1	1	1	2
Non linearità del fattore di scala ((1σ))	ppm	150	150	150	300
Ripetibilità del fattore di scala (1σ)	ppm	20	20	20	100
Disallineamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Larghezza di banda di 3 dB	Hz	250	200	150	250

AccelerometroIndicatori tecnici

Parametro	Unità	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		IMU6-1y-4
Intervallo di misura (personalizzabile)	g	± 10	± 30		± 50		± 80
Stabilità del bias in corso (varianza di Allan @ 25 °C)	mg	0.02	0.05		0.1		0.2
Stabilità di bias @10s	mg	0.05	0.2		0.5		1
Stabilità del bias a temperatura massima	mg	1	3		5		15
Passeggiata angolare casuale	m/s/√h	0.001	0.002		0.005		0.01
Bias ripetibilità ((1σ)	mg	0.1	0.5		1		2
Ripetibilità del fattore di scala (1σ)	ppm	200	200			200		200
Non linearità del fattore di scala ((1σ))	ppm	50		100		200		300
Disallineamento	°	± 0.05		± 0.05		± 0.05		± 0.05
Larghezza di banda di 3 dB	Hz	100		100		100		100

Specificazione dell'angolo di inclinazione (non configurato per impostazione predefinita, facoltativo)

Parametro	Unità	IMU6-1y-x
Intervallo di misura (personalizzabile)	g	± 17
Bias stabilità (1s di levigamento)	mg	0.5
Passeggiata casuale	m/s/√h	0.08
Fattore di scala non-linearità	ppm	100

Caratteristiche elettriche

Parametro	Unità	IMU6-1y-x
Voltaggio	V.	5
Consumo di energia	W	2
Ripple	mV	100

Adattabilità all'ambiente

Parametro	Unità	IMU6-1y-x
Temperatura di funzionamento	°C	-45~85
Temperatura di conservazione	°C	-55~105
Vibrazione	- Non lo so.	10~2000 Hz,60,06 g
Impatto	- Non lo so.	1000 g,0.1ms

Peso

55±5

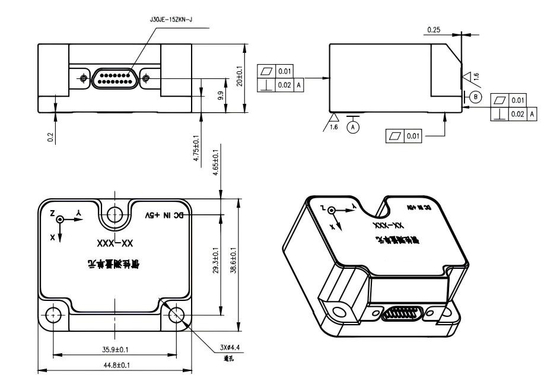

Struttura del progetto

Sensore per unità di misurazione inerziale a forte vibrazione di urto per la difesa aerospaziale RS-422 0
