Antimagnetico in fibra ottica, giroscopio per la ricerca del nord con precisione di 03° per il mining

Antimagnetico in fibra ottica, giroscopio per la ricerca del nord con precisione di 03° per il mining

• Descrizione del prodotto

Il giroscopio in fibra ottica per il ritratto del nordviene utilizzato principalmente per determinare in modo rapido e autonomo la vera direzione nord, ottenendo la velocità dell'angolo di rotazione della terra attraverso il monitoraggio del giroscopio in fibra ottica,risoluzione del segnale di velocità dell'angolo di rotazione della terra, calcolando l'angolo compreso tra l'asse principale del giroscopio e la direzione vera nord della terra, e fornendo informazioni sull'azimut e sull'atteggiamento di un vettore.Il giroscopio a fibra ottica nord finder è unnprodotto integrato elettromeccanico, composto da giroscopio in fibra ottica, accelerometro, dispositivo di controllo meccanico della rotazione e computer incorporato.

• Principali indicatori tecnici

A) Tempo di ricerca verso nord: ≤ 3 min;

B) Precisione di ricerca nord (1σ): ≤ 0,3 ° (NF701A); ≤ 0,5 ° (NF701B)

C) Precisione orizzontale: ≤ 0,05 ° (1σ);

D) Circonferenza: ≤ 0,5 ° (1σ)

E) Peso: ≤ 2 kg;

F) Fornitura di alimentazione: DC 12V ~ 24V;

G) Consumo di energia: 15 W (picco);

H) Interfaccia: RS422

I) Modalità di lavoro: avviare l'autocontrollo automatico dopo l'accensione, controllare la ricerca nord dal computer superiore e inviare i risultati della ricerca nord al computer superiore dopo il completamento della ricerca nord;

•  Requisiti ambientali

1) Temperatura di lavoro: -40 °C ~ + 70 °C;

2) Temperatura di conservazione: -55 °C ~ + 85 °C.

3) Ambiente umido e caldo: umidità relativa inferiore al 95%.

4) Aspetto: la superficie metallica deve essere priva di ruggine e il rivestimento deve essere privo di vesciche, bucce, ecc.

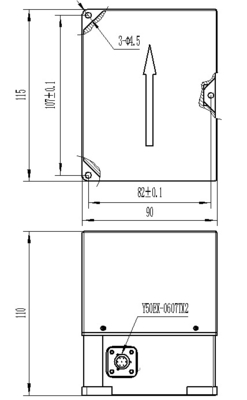

• Disegno di contorno
