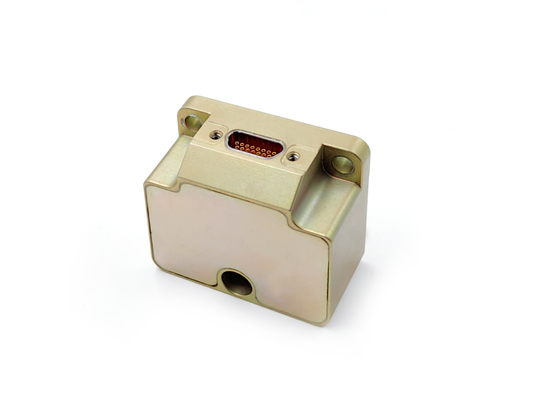

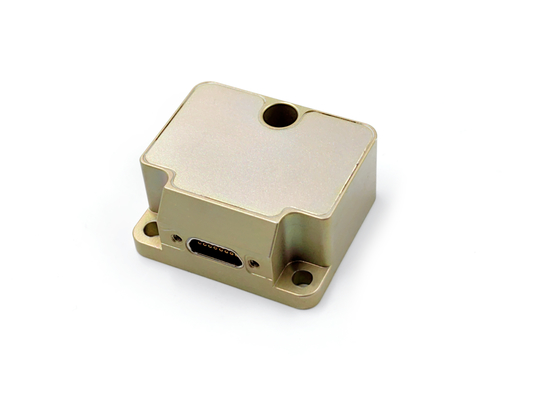

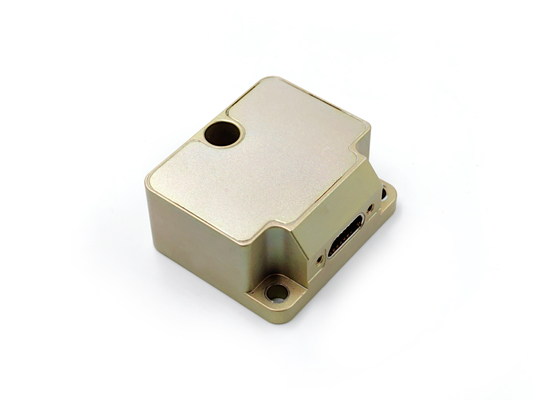

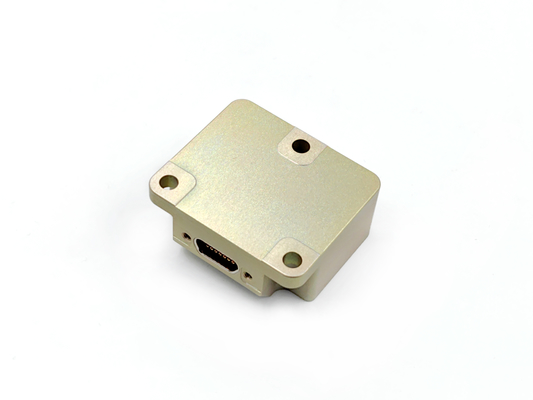

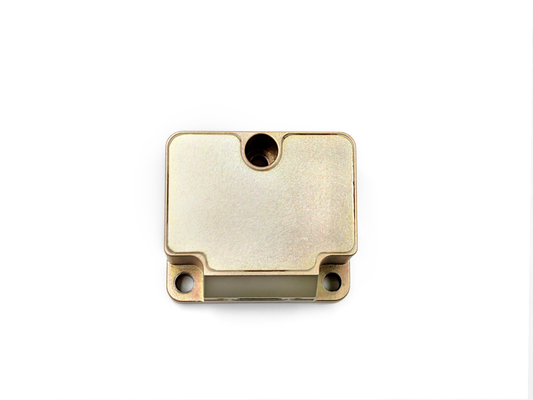

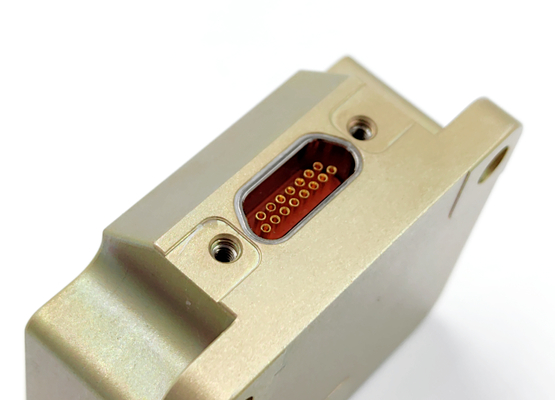

Unità di misurazione inerziale Stim300 MEMS con interfaccia seriale RS-422 per la navigazione di precisione

Marchio:	FIREPOWER
Numero di modello:	IMU6-1A
MOQ:	1
prezzo:	2500$
Condizioni di pagamento:	T/T, L/C, Western Union
Capacità di approvvigionamento:	1 settimana per il campione

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Gyo Range (personalizzabile):

± 400 °/s

Stabilità di distorsione in corsa (@ allan varianza):

0.1°/h

Stabilità di polarizzazione @10s (10s liscio, 1σ, temperatura ambiente):

1°/h

Camminata casuale angolare:

0.1°/√h

larghezza di banda di dB 3:

200Hz

ACC Range (personalizzabile):

±30 g

Stabilità di distorsione in corsa (allan varianza @ 25 ℃):

00,05 mg

Stabilità di bias @10s:

0.2 mg

Imballaggi particolari:

Sponge + Carton

Capacità di alimentazione:

1 settimana per il campione

Evidenziare:

Stim300 MEMS IMU con giroscopio a ±400°/s

MEMS IMU con stabilità di bias di 0

1°/h

Descrizione del prodotto

Unità di misurazione inerziale Stim300 MEMS con interfaccia seriale RS-422

L'unità di misurazione inerziale MEMS integra un giroscopio a tre assi, un accelerometro a tre assi, un sensore di angolo di inclinazione a tre assi, un sensore di temperatura, una scheda di elaborazione del segnale,e software necessariMisura con precisione la velocità angolare a tre assi, l'accelerazione a tre assi e l'angolo di inclinazione a tre assi di un vettore, fornendo dati compensati (tra cui temperatura, disallineamento dell'installazione,e compensazione non lineare) tramite porta seriale RS-422.

Componenti chiave

Giroscopio a tre assi
Accelerometro a tre assi
Sensore d'angolo di inclinazione a tre assi
Sensore di temperatura
Scheda di elaborazione del segnale
pacchetto software integrato

Specifiche del giroscopio

Parametro	Unità	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Intervallo di misura (personalizzabile)	°/s	± 400	± 400	± 400	± 2000
Stabilità del bias durante l'esecuzione ((@ varianza di Allan)	°/h	0.3	0.1	0.05	1
Stabilità del bias @10s (10s liscia, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Stabilità del bias a temperatura massima	°/h	10	3	2	18
Passeggiata angolare casuale	°/√h	0.15	0.1	0.02	0.3
Ripetibilità del bias (1σ)	°/h	1	0.5	0.3	2
Sensibilità all'accelerazione del bias	°/h/g	1	1	1	2
Non linearità del fattore di scala ((1σ)	ppm	150	150	150	300
Ripetibilità del fattore di scala (1σ)	ppm	20	20	20	100
Disallineamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Larghezza di banda di 3 dB	Hz	250	200	150	250

Indicatori tecnici dell'accelerometro

Parametro	Unità	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Intervallo di misura (personalizzabile)	g	± 10	± 30	± 50	± 80
Stabilità del bias in corso (varianza di Allan @ 25 °C)	mg	0.02	0.05	0.1	0.2
Stabilità di bias @10s	mg	0.05	0.2	0.5	1
Stabilità del bias a temperatura massima	mg	1	3	5	15
Passeggiata angolare casuale	m/s/√h	0.001	0.002	0.005	0.01
Ripetibilità del bias ((1σ)	mg	0.1	0.5	1	2
Ripetibilità del fattore di scala (1σ)	ppm	200	200	200	200
Non linearità del fattore di scala ((1σ)	ppm	50	100	200	300
Disallineamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Larghezza di banda di 3 dB	Hz	100	100	100	100

Specifica dell'angolo di inclinazione (facoltativo)

Parametro	Unità	IMU6-1y-x
Intervallo di misura (personalizzabile)	g	± 17
Stabilità del bias (1s di levigamento)	mg	0.5
Passeggiata casuale	m/s/√h	0.08
Non linearità del fattore di scala	ppm	100

Caratteristiche elettriche

Parametro	Unità	IMU6-1y-x
Voltaggio.	V.	5
Consumo di energia	W	2
Ripple	mV	100

Adattabilità all'ambiente

Parametro	Unità	IMU6-1y-x
Temperatura di funzionamento	°C	-45~85
Temperatura di conservazione	°C	-55~105
Vibrazione	- Non lo so.	10 ~ 2000 Hz,60,06 g
Impatto	- Non lo so.	1000 g,0.1ms

Disegno di contorno

Disegno tecnico dell'unità di misurazione inerziale Stim300 MEMS
