Modulo IMU MEMS ADIS16475 con giroscopio ±500°/s e accelerometro ±8g

Name: Modulo IMU MEMS ADIS16475 con giroscopio ±500°/s e accelerometro ±8g
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16475C
Price: 200 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	16475C
MOQ:	1
prezzo:	200$
Condizioni di pagamento:	L/c, d/p, t/t
Capacità di approvvigionamento:	1 settimana per il campione

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

campo di misurazione del giroscopio:

±500°/s

Non linearità del fattore di scala:

100 ppm

Passeggiata casuale:

00,15°/√h

Larghezza di banda:

345Hz

Intervallo di acc:

±8g

Ripetibilità per fattore di scala:

500ppm

Velocità di aggiornamento:

2.0ksps

Corrente di alimentazione:

20 mA

Imballaggi particolari:

Sponge + Carton

Capacità di alimentazione:

1 settimana per il campione

Evidenziare:

Modulo IMU MEMS ADIS16475

Sensore IMU giroscopico ±500°/s

Modulo MEMS accelerometro ±8g

Descrizione del prodotto

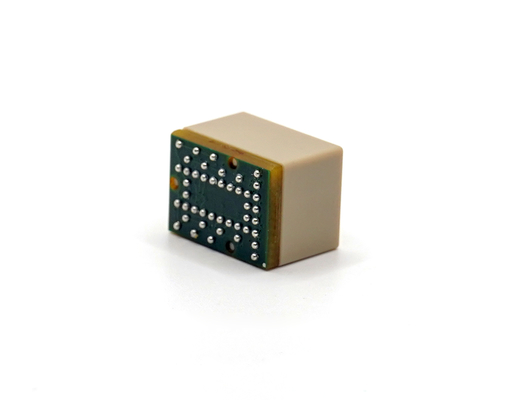

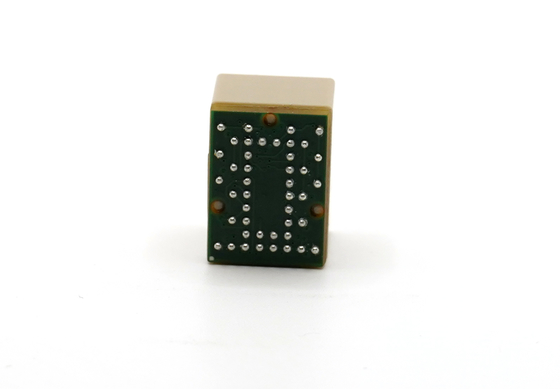

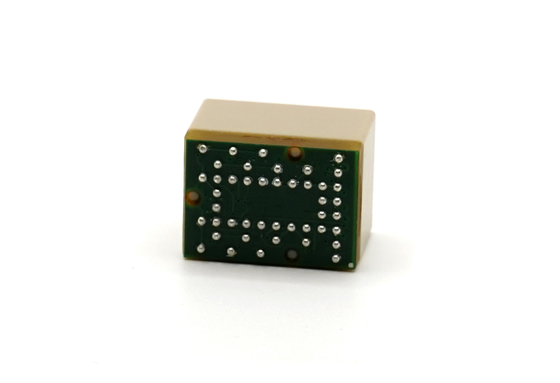

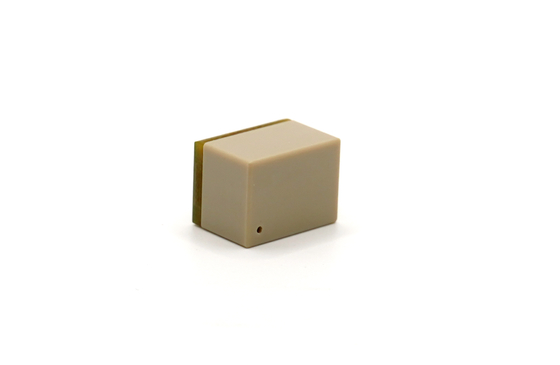

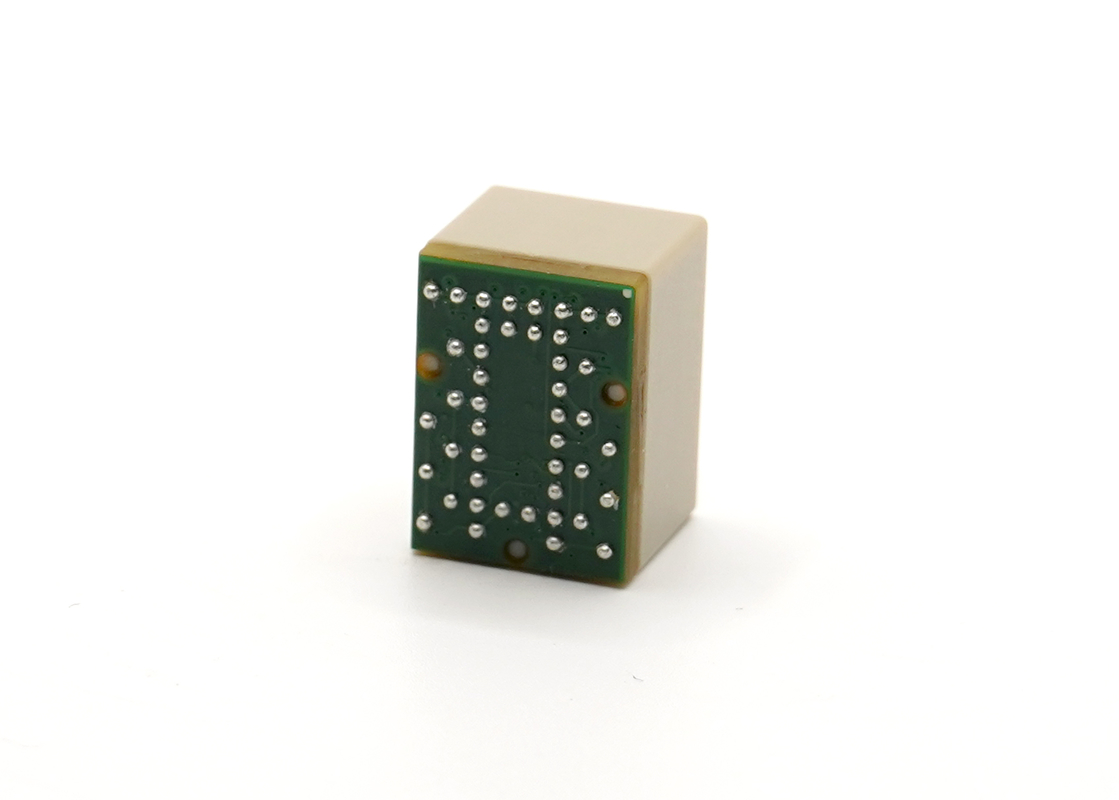

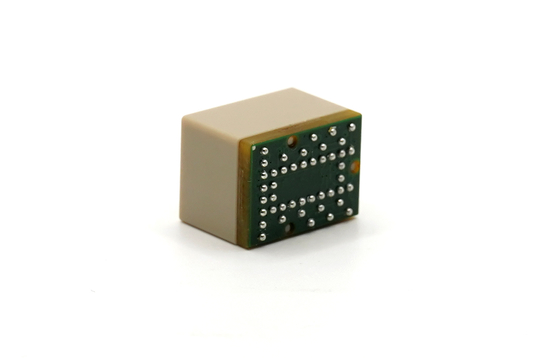

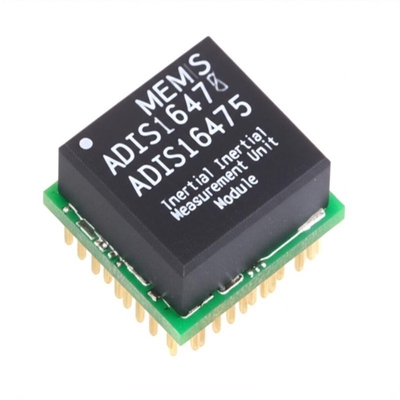

Modulo di unità di misurazione inerziale MEMS in miniatura ADIS16475

L'ADIS16475C è un modulo di sensore di movimento MEMS miniaturizzato ad alta precisione contenente un giroscopio a tre assi e un accelerometro a tre assi.Ogni sensore inerziale è combinato con circuiti di condizionamento del segnale per fornire un'interfaccia semplice per l'acquisizione dei dati e il controllo della configurazione utilizzando un'interfaccia SPI e una struttura di registroIl modulo è disponibile in un pacchetto BGA a 100 sfere di dimensioni approssimative di 15 mm × 11 mm × 11 mm.

Caratteristiche chiave

Tecnologia di rilevamento del movimento MEMS ad alta precisione
Giroscopio a tre assi e accelerometro a tre assi
Interfaccia SPI semplice per l'acquisizione dei dati
Confezione BGA compatta da 100 palline (15 mm × 11 mm × 11 mm)
Circuiti integrati di condizionamento del segnale

Specifiche tecniche

Parametro	Condizioni di prova	Max.	Tipico	Minimo	Unità
Giroscopio
Intervallo di misura			± 500		°/sec
Fattore di scala	X_GYRO_OUT e X_GYRO_LOW (32-bit)		2,621,440		LSB/°/sec
Nonlinearità del fattore di scala	Miglior adattamento in linea retta, velocità angolare di ingresso 500dps		100		ppm
Inestabilità a bias zero	Allan, 1 σ		2.5	3.0	°/h
Passeggiata casuale	1 σ		0.15	0.20	°/√h
Larghezza di banda	-3dB		345		Hz
Accelerometro
Intervallo di misura			± 8		g
Fattore di scala	X_ACCL_OUT e X_ACCL_LOW (32 bit)		2,621,44000		LSB /g
Inestabilità a bias zero	Allan, 1 σ		25	50	ug
Larghezza di banda	-3dB		393		Hz
Specificativi generali
Orario di inizio			1000		ms
Velocità di aggiornamento			2.0		kSPS
Intervallo di tensione di funzionamento	VDD	3.0		3.6	V.
Corrente di alimentazione	VDD = 3,3 V	17		20	mA

Disegni di contorno
