Modulo di unità di misurazione inerziale ADIS16475 MEMS con interfaccia SPI

Name: Modulo di unità di misurazione inerziale ADIS16475 MEMS con interfaccia SPI
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16475C
Price: 200 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	16475C
MOQ:	1
prezzo:	200$
Condizioni di pagamento:	L/c, d/p, t/t
Capacità di approvvigionamento:	1 settimana per il campione

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

campo di misurazione del giroscopio:

±500°/s

Non linearità del fattore di scala:

100 ppm

Passeggiata casuale:

00,15°/√h

Larghezza di banda:

345Hz

Intervallo di acc:

±8g

Ripetibilità per fattore di scala:

500ppm

Velocità di aggiornamento:

2.0ksps

Corrente di alimentazione:

20 mA

Imballaggi particolari:

Sponge + Carton

Capacità di alimentazione:

1 settimana per il campione

Evidenziare:

Modulo IMU MEMS ADIS16475

Accelerometro dell'interfaccia SPI IMU

Unità di misurazione giroscopico MEMS

Descrizione del prodotto

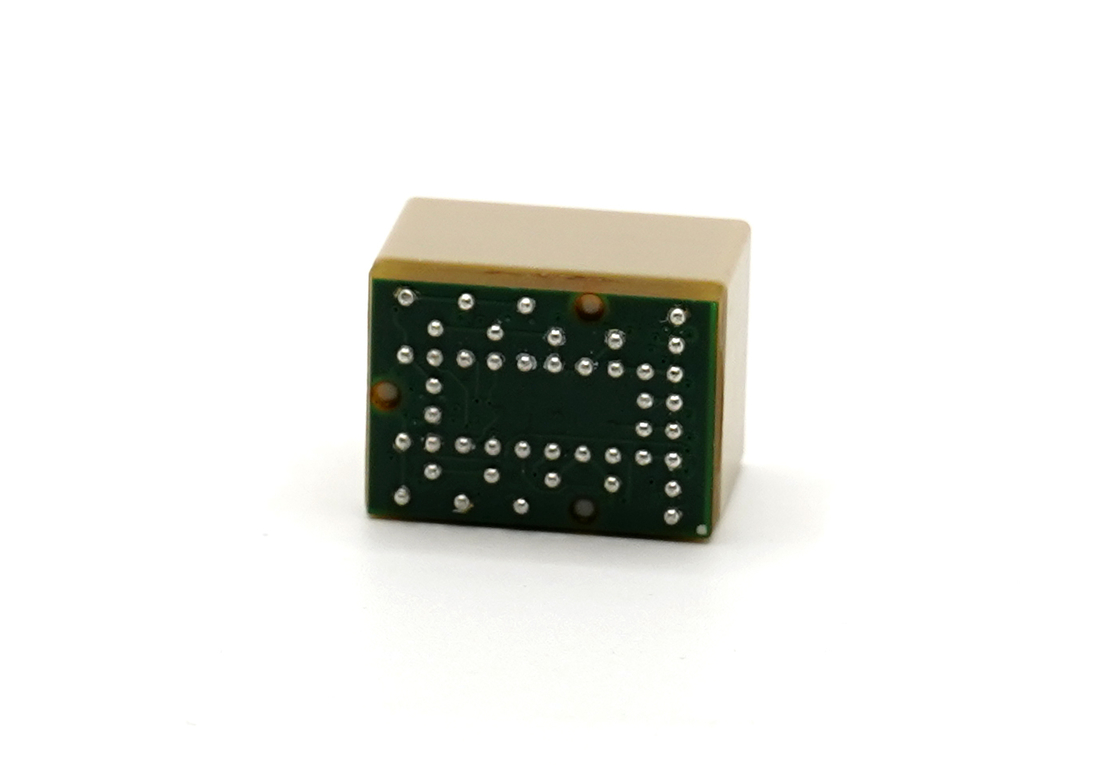

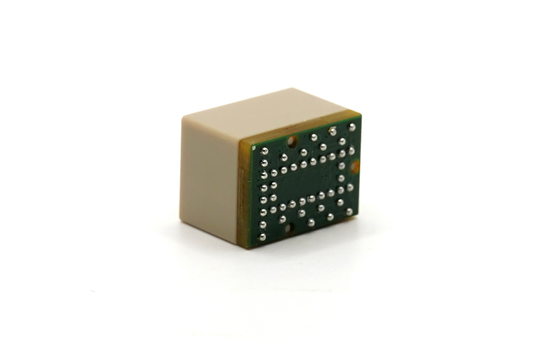

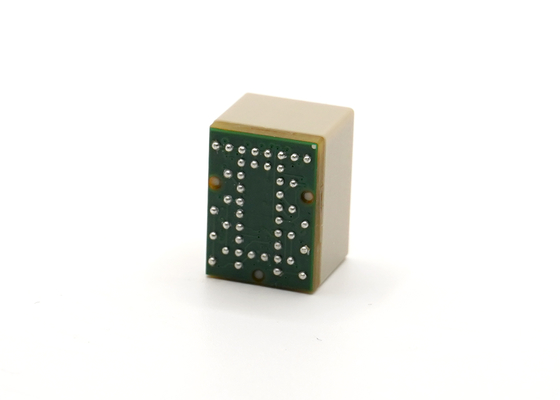

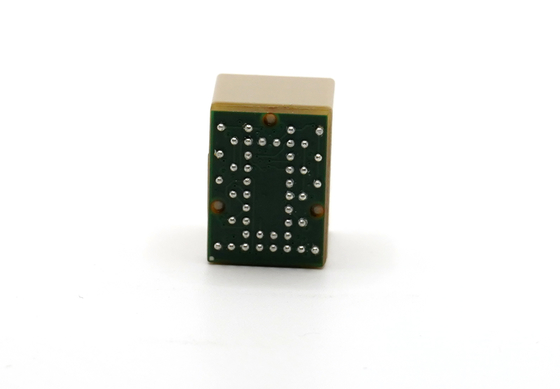

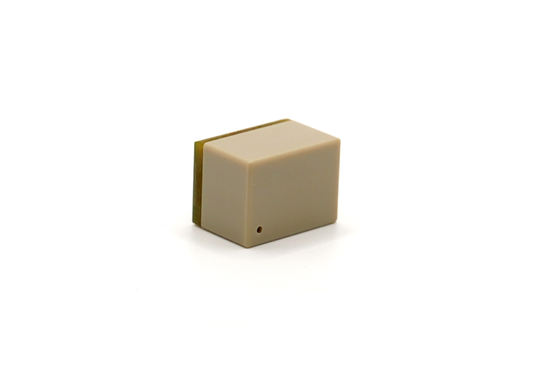

Modulo unità di misura inerziale MEMS miniaturizzato ADIS16475

L'ADIS16475C è un modulo sensore di movimento MEMS miniaturizzato ad alta precisione contenente un giroscopio a tre assi e un accelerometro a tre assi. Ogni sensore inerziale è combinato con circuiti di condizionamento del segnale per fornire una semplice interfaccia per l'acquisizione dei dati e il controllo della configurazione utilizzando un'interfaccia SPI e una struttura di registro. Il modulo è disponibile in un package BGA a 100 sfere che misura circa 15 mm * 11 mm * 11 mm.

Caratteristiche principali

Tecnologia di rilevamento del movimento MEMS ad alta precisione
Giroscopio a tre assi e accelerometro a tre assi
Semplice interfaccia SPI per l'acquisizione dei dati
Package BGA compatto a 100 sfere (15 mm * 11 mm * 11 mm)
Circuiti di condizionamento del segnale integrati

Specifiche tecniche

Parametro	Condizioni di prova	Max	Tipico	Minimo	Unità
Giroscopio
Campo di misura			±500		°/sec
Fattore di scala	X_GYRO_OUT e X_GYRO_LOW (32 bit)		2.621.440		LSB/°/sec
Non linearità del fattore di scala	Best straight line fit, velocità angolare in ingresso 500dps		100		ppm
Instabilità di bias zero	Allan, 1 σ		2.5	3.0	°/h
Camminata casuale	1 σ		0.15	0.20	°/√h
Larghezza di banda	-3dB		345		Hz
Accelerometro
Campo di misura			±8		g
Fattore di scala	X_ACCL_OUT e X_ACCL_LOW (32 bit)		262144000		LSB /g
Instabilità di bias zero	Allan, 1 σ		25	50	ug
Larghezza di banda	-3dB		393		Hz
Specifiche generali
Tempo di avvio			1000		ms
Velocità di aggiornamento			2.0		kSPS
Intervallo di tensione di esercizio	VDD	3.0		3.6	V
Corrente di alimentazione	VDD = 3.3 V	17		20	mA

Disegni di contorno
