IMU a 6 assi in tempo reale con completa compensazione degli errori per la navigazione

Name: IMU a 6 assi in tempo reale con completa compensazione degli errori per la navigazione
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 200 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	IMU115
MOQ:	1
prezzo:	200$
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	2000/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Intervallo dinamico di misura:

500º/s

Stabilità del bias zero:

3,0º/h

Intervallo di polarizzazione zero:

±0,2º/s

Larghezza di banda:

80Hz

Misurare:

22,4×22,4×9,5 mm

Interfaccia di comunicazione:

UART a senso unico

Imballaggi particolari:

cartone con la spugna

Capacità di alimentazione:

2000/mese

Evidenziare:

IMU a 6 assi con compensazione degli errori

accelerometro IMU in tempo reale

giroscopio di navigazione con compensazione completa

Descrizione del prodotto

IMU a 6 assi in tempo reale con completa compensazione degli errori per la navigazione

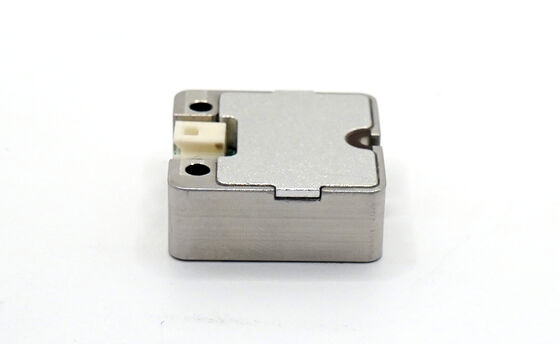

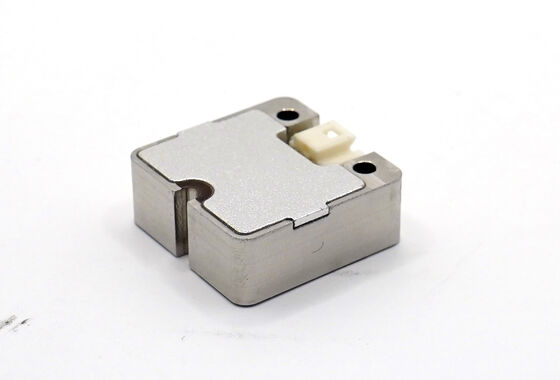

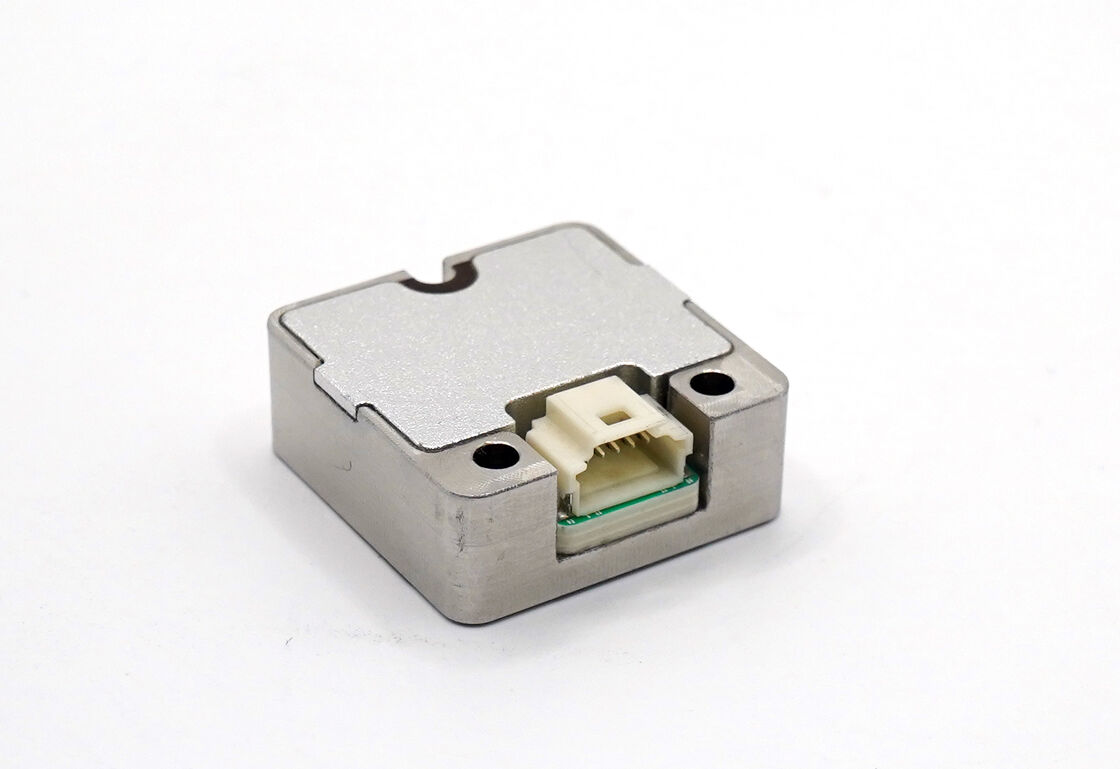

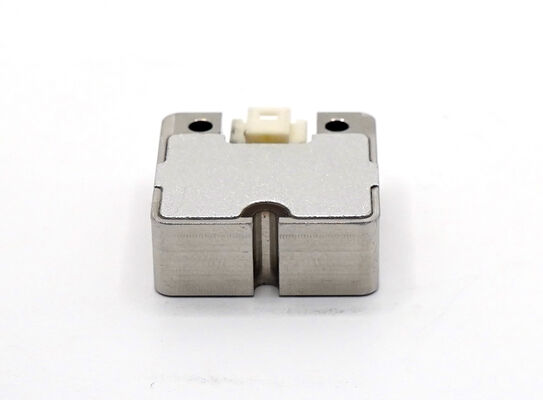

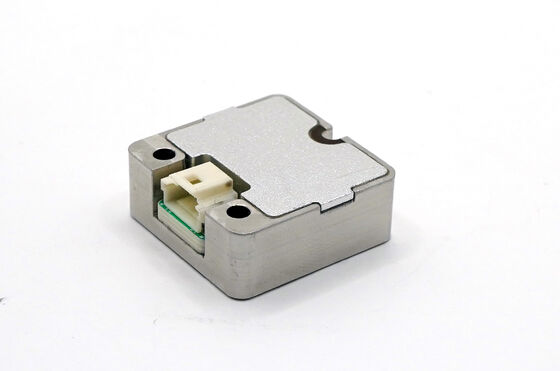

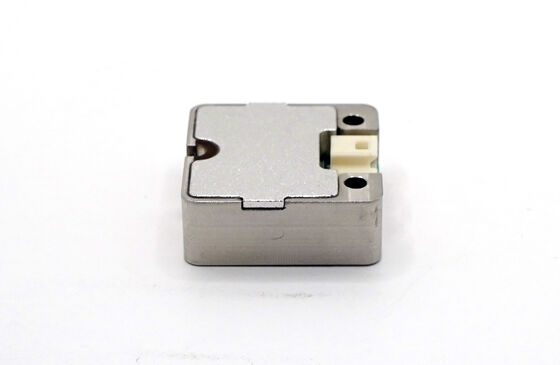

Visualizzazione del prodotto

L'IMU115 è un'unità di misurazione inerziale (IMU) ad alte prestazioni basata sulla tecnologia MEMS micro-meccanica,con giroscopi e accelerometri integrati che forniscono velocità angolari e accelerazioni su 3 assiProgettata per un'eccezionale affidabilità e adattabilità ambientale, questa unità è adatta per le piattaforme di guida intelligente, comunicazioni mobili, mappatura e stabilizzazione.

Caratteristiche chiave

Giroscopio digitale a tre assi:
- ± 250o/s gamma di misura dinamica (500o/s facoltativa)
- Stabilità di bias zero: 10o/h (GJB, 10s, tipico), 6,0o/h (ALLAN, tipico)
Accelerometro digitale triassiale:
- ±4 g di gamma dinamica (configurabile a 16 g)
- Stabilità a bias zero: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN)
Alta affidabilità con MTBF > 20.000 ore
Accuratezza del range di temperatura completo (-40°C a 80°C) con taratura integrata
Performance robuste in condizioni di forti vibrazioni
Interfaccia UART a senso unico

Applicazioni

Sistemi di guida intelligente
Piattaforme di comunicazione mobile
Cartografia di precisione
Piattaforme di stabilizzazione

Specifiche tecniche

Parametro	Condizioni di prova	Min.	Tipico	Max.	Unità
Giroscopio
Intervallo dinamico			250	500	o/s
Stabilità di bias zero	Variazione di Allan		3.0		o/h
Stabilità di bias zero	10 secondi (da -40°C a +80°C)		6.0		o/h
Intervallo di bias zero			± 0.2		o/s
Variazione della temperatura di bias zero			± 0.3		o/s
Accuratezza del fattore di scala			0.2		%
Nonlinearità del fattore di scala			0.02		% FS
Larghezza di banda			80		Hz
Accelerometro
Intervallo dinamico			4	16	g
Stabilità di bias zero	Variazione di Allan		0.065		mg
Stabilità di bias zero	10 secondi (da -40°C a +80°C)		0.12		mg
Intervallo di bias zero			±3		mg
Variazione della temperatura di bias zero			± 6		mg
Accuratezza del fattore di scala			0.3		%
Nonlinearità del fattore di scala			0.03		% FS
Larghezza di banda			80		Hz
Interfaccia di comunicazione
Velocità di segnalazione UART in una direzione		115.2	460.8		Kbps
Frequenza di campionamento UART		200	1000		Hz
Caratteristiche elettriche
Voltaggio		4.5	5	5.5	V.
Consumo di energia			0.35		W
Ripple	P-P		20		mV
Caratteristiche strutturali
Dimensione			22.4 per 22.4 per 9.5		mm
Peso			16		g
Specifiche ambientali
Temperatura di funzionamento		- Quaranta.		80	°C
Temperatura di conservazione		- 45 anni.		85	°C
Vibrazione			20-2000Hz, 3g
Impatto			1000 g, 0,5 ms
MTBF			20,000		h
Funzionamento continuo			120		h

Nota: per i calcoli di bias zero per l'intero intervallo di temperatura si presuppone una velocità di variazione della temperatura ≤ 1°C/min (da -40°C a +80°C)

Interfaccia elettrica
