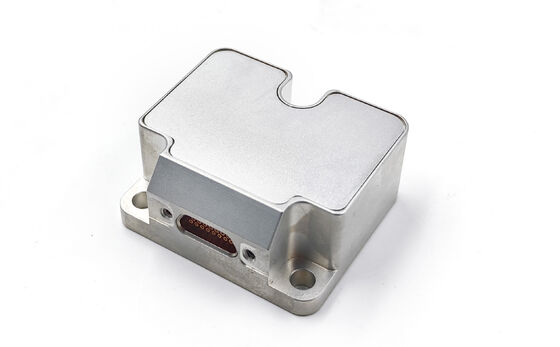

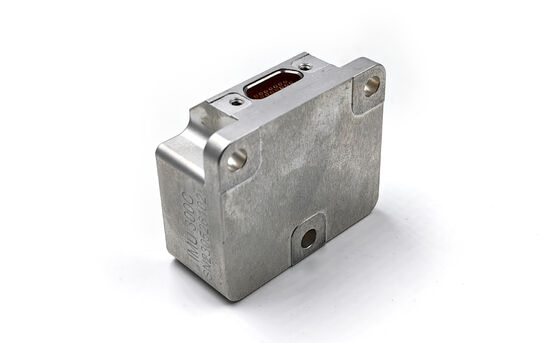

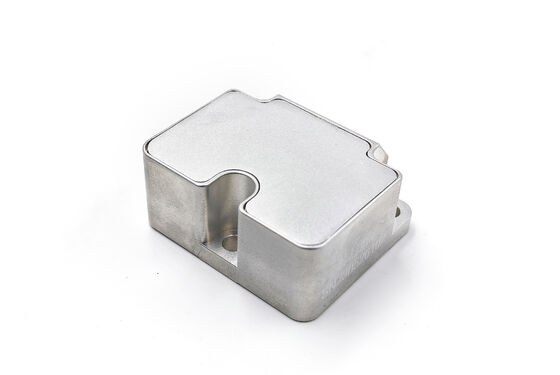

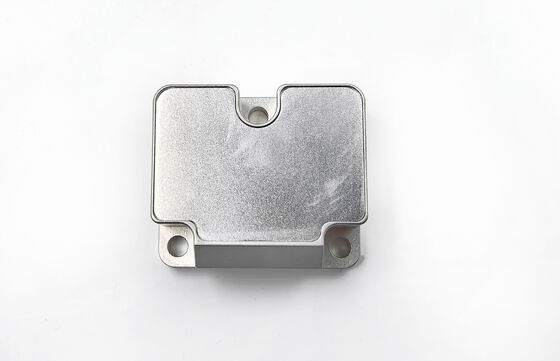

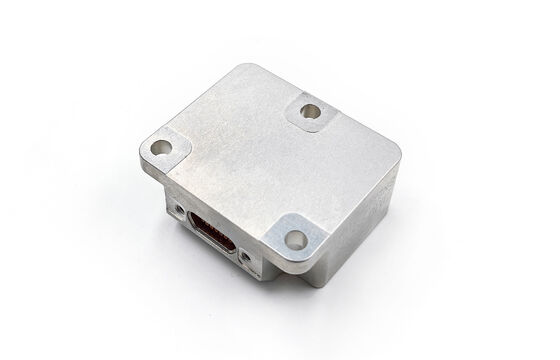

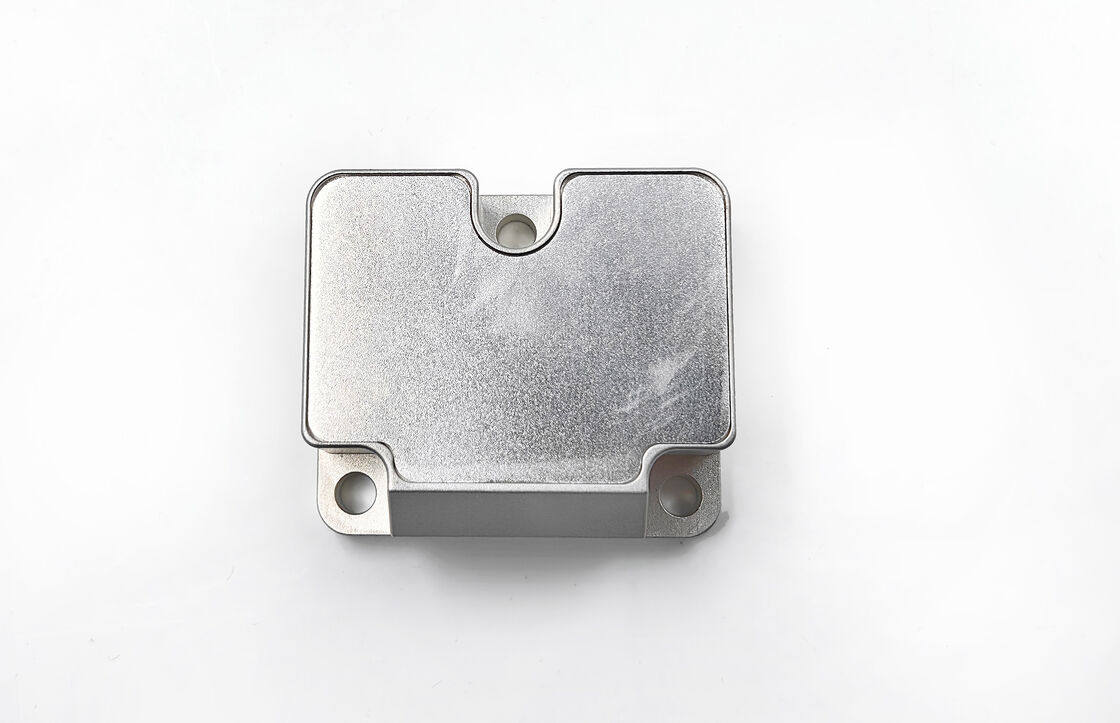

IMU MEMS di grado di navigazione con giroscopio ad accelerometro a 3 assi

Marchio:	FIREPOWER
Numero di modello:	IMU6-4
MOQ:	1
Condizioni di pagamento:	L/C,T/T,Western Union
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Peso:

55 ± 5 g

Campo di misura:

± 400 °/s

Instabilità a polarizzazione zero:

1°/h

Passeggiata casuale:

0,15。/√h

Ripetibilità zero-bias:

10°/h

Sensibilità di accelerazione di polarizzazione zero:

1°/h/g

Nonlinearità dei fattori di scala:

300ppm

Larghezza di banda:

250hz

Imballaggi particolari:

spugna + cartone

Capacità di alimentazione:

500/mese

Evidenziare:

sensore IMU MEMS di livello di navigazione

Giroscopio per accelerometro a 3 assi

MEMS IMU con giroscopio

Descrizione del prodotto

IMU MEMS di grado di navigazione con accelerometro e giroscopio a 3 assi

Composizione e funzione

L'unità di misura inerziale integra più sensori di precisione e componenti di elaborazione:

Giroscopio a tre assi per la misurazione della velocità angolare
Accelerometro a tre assi per la misurazione dell'accelerazione
Sensore dell'angolo di inclinazione a tre assi (facoltativo)
Sensore di temperatura per la compensazione ambientale
Scheda di elaborazione del segnale con algoritmi avanzati
Struttura meccanica robusta
Software completo

Il sistema misura la velocità angolare, l'accelerazione e l'angolo di inclinazione del vettore su tre assi, quindi fornisce dati compensati (compresa la compensazione della temperatura, la compensazione del disallineamento dell'installazione,e compensazione non lineare) attraverso una porta seriale RS-422 utilizzando protocolli di comunicazione standardizzati.

Specifiche tecniche del giroscopio

Parametro	Unità	Condizioni di prova	IMU6-4	IMU6-4A	IMU6-4B	IMU6-4C
Intervallo di misura	°/s		± 400	± 400	± 400	± 2000
Inestabilità a bias zero	°/h	Variazione di Allan	1	0.1	0.05	3
Stabilità di bias zero	°/h	1s liscia, RMS, temperatura normale	10	5	1	20
Variazione di bias pari a zero a temperatura massima	°/h	10 secondi di regolare, RMS, velocità di variazione di temperatura 1 °C/min	20	10	2	40
Passeggiata casuale	./√h	Variazione di Allan	0.15	0.05	0.02	0.3
Ripetibilità senza pregiudizio	°/h	Q = 6, temperatura normale	10	5	1	20
Sensibilità all'accelerazione a bias zero	°/h/g	Prova a ± 1 g	1	1	1	1
Risoluzione	°/h		2	1	0.5	5
Rumore di uscita	°/s	Pico (metà picco, malattia sessualmente trasmissibile * 3)	0.3	0.25	0.15	0.45
Nonlinearità del fattore di scala	ppm	Temperatura normale	300
Ripetibilità per fattore di scala	ppm	Q = 3, temperatura normale	300
Accoppiamento incrocio	%	Temperatura normale	0.2
Larghezza di banda	Hz		250	250	150	250

Specificativi tecnici dell'accelerometro

Parametro	Unità	Condizioni di prova	IMU6-4y-1	IMU6-4y-2	IMU6-4y
Intervallo di misura	g		± 10	± 20	± 40
Stabilità di bias zero	mg	1s liscia, RMS, temperatura normale	0.1	0.2	0.3
Variazione di bias pari a zero a temperatura massima	mg	10 secondi di regolare, RMS, velocità di variazione di temperatura 1 °C/min	3	3	5
Ripetibilità senza pregiudizio	mg	Q = 6, temperatura normale	0.2	0.5	1
Risoluzione	mg		0.1	0.1	0.1
Nonlinearità del fattore di scala	ppm	Temperatura normale	500
Ripetibilità per fattore di scala	ppm	Q = 3, temperatura normale	500
Accoppiamento incrocio	%	Temperatura normale	0.2
Larghezza di banda	Hz		150
