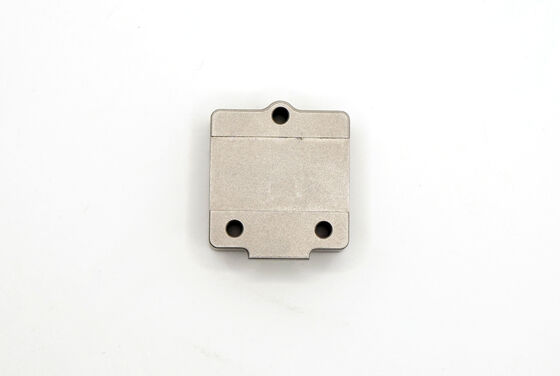

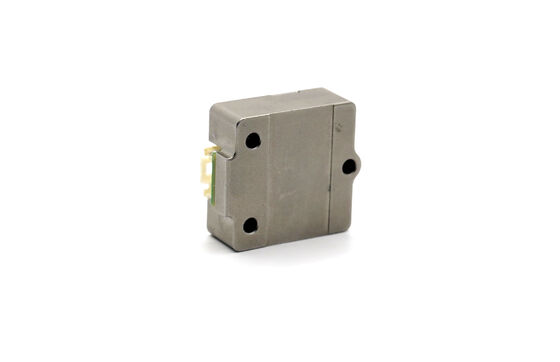

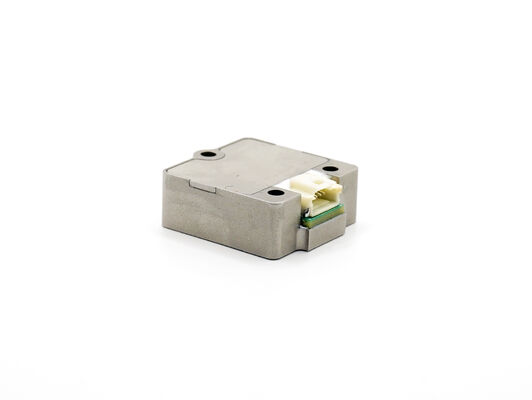

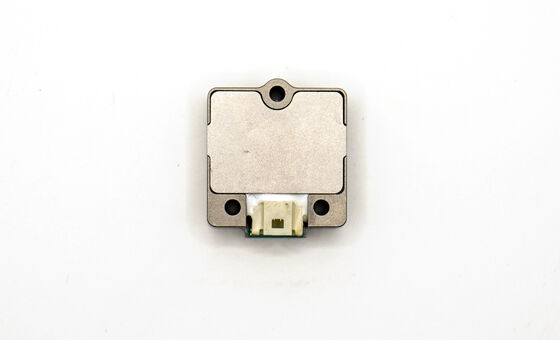

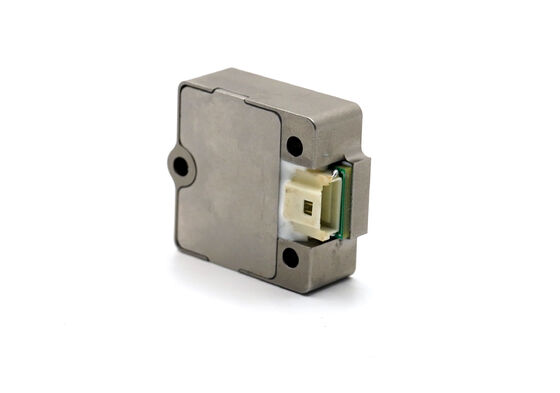

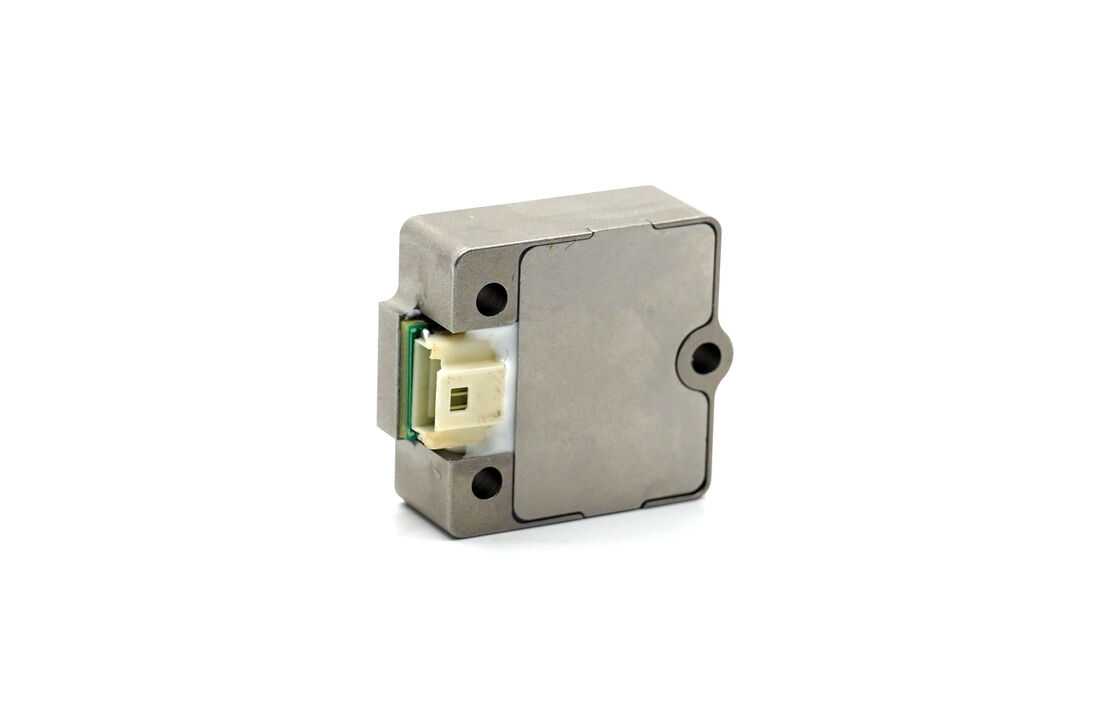

Unità di misurazione inerziale ad alte prestazioni per sistema di navigazione inerziale INS

Marchio:	FIREPOWER
Numero di modello:	IMU6-36
MOQ:	1
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Instabilità a polarizzazione zero:

≤ 3°/h

Intervallo di misurazione:

480°/s

Passeggiata aleatoria di angolo:

0,25°/√ h

Intervallo di misurazione (accelerometro):

Configurabile 2 ~ 16g

Ripetibilità zero-bias:

≤ 5°/h

Larghezza di banda:

≥ 100 Hz

Peso:

18 g

Voltaggio:

5±0,3 V

Imballaggi particolari:

spugna + cartone

Capacità di alimentazione:

500/mese

Evidenziare:

Unità di misura inerziale per la navigazione

Accelerometro INS ad alte prestazioni

Sensore giroscopico per sistemi inerziali

Descrizione del prodotto

Unità di misurazione inerziale ad alte prestazioni per sistema di navigazione inerziale INS

Composizione e funzione
L'unità di misurazione inerziale è costituita da un giroscopio a tre assi, un accelerometro a tre assi, un sensore di temperatura, una scheda di elaborazione del segnale, componenti strutturali e software essenziali.Misura la velocità angolare a tre assi e l'accelerazione del vettore, che fornisce dati compensati, compresa la compensazione della temperatura, la compensazione dell'angolo di disallineamento dell'installazione,e compensazione non lineare attraverso la porta seriale UART utilizzando il protocollo di comunicazione specificato.

Specifiche tecniche del giroscopio

Parametro	Unità	Condizioni di prova	IMU6-36
Intervallo di misura	°/s	Configurabile	±480
Inestabilità a bias zero	°/h	Variazione di Allan	≤ 3
Stabilità di bias zero	°/h	10 secondi di regolare, RMS, temperatura normale	≤ 8
Variazione di bias pari a zero a temperatura massima	°/h	10 secondi di levigamento, tre variazioni a temperatura zero (-45 °C, 25 °C, 85 °C)	≤ 150
Passeggiata casuale	°/√h	Variazione di Allan	≤ 0.25
Ripetibilità senza pregiudizio	°/h	Q = 6, temperatura normale	≤ 5
Nonlinearità del fattore di scala	ppm	Temperatura normale	≤ 50
Accoppiamento incrocio	%	Temperatura normale	≤ 0.1
Larghezza di banda	Hz	Configurabile	≥ 100

Specificativi tecnici dell'accelerometro

Parametro	Unità	Condizioni di prova	IMU6-36
Intervallo di misura	g	Configurabile 2 ~ 16 g	± 16
Stabilità di bias zero	mg	10 secondi di regolare, RMS, temperatura normale	≤ 0.1
Variazione di bias pari a zero a temperatura massima	mg	10 secondi di levigamento, tre variazioni a temperatura zero (-45 °C, 25 °C, 85 °C)	≤ 2.5
Ripetibilità senza pregiudizio	mg	Q = 6, temperatura normale	≤ 0.1
Nonlinearità del fattore di scala	ppm	Temperatura normale, ± 1 g	≤ 200
Accoppiamento incrocio	%	Temperatura normale	≤ 0.1
Larghezza di banda	Hz	Configurabile	≥ 100

Requisiti di alimentazione

Parametro	Unità	IMU6-36
Voltaggio	V.	5±0.3
Corrente di partenza	mA	100
Consumo di energia allo stato stazionario	W	≤ 0.25
Ripple	mV	100

Adattabilità all'ambiente

Parametro	Unità	IMU6-36
Temperatura di funzionamento	°C	-45~85
Temperatura di conservazione	°C	-55~105

Specifiche aggiuntive

Parametro	Unità	IMU6-36
Peso	g	18 ± 1
Orario di inizio	s	≤ 2

Disegno di contorno
