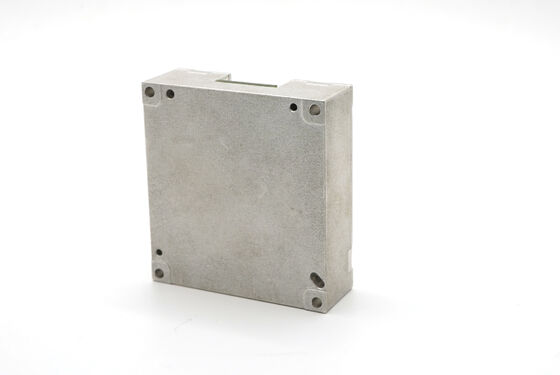

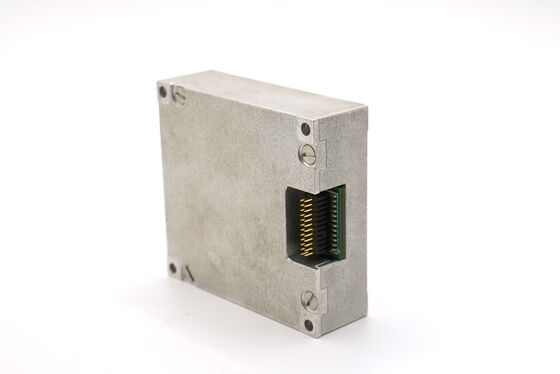

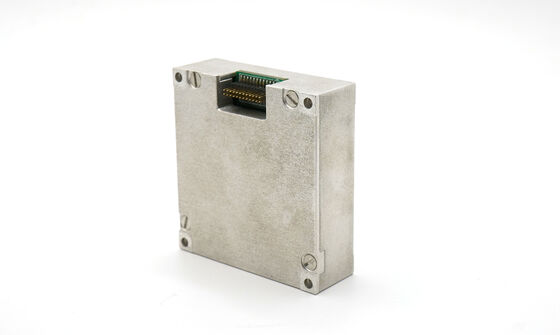

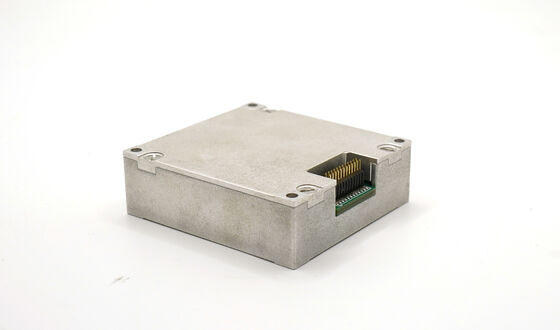

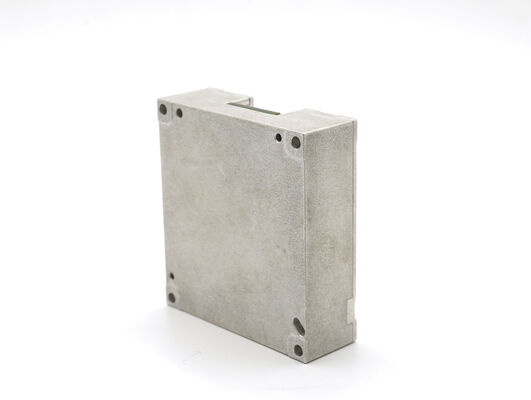

Adis16488 Sensore inerziale IMU per UAV e sistema di stabilizzazione dei droni con magnetometro

Name: Adis16488 Sensore inerziale IMU per UAV e sistema di stabilizzazione dei droni con magnetometro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	16488HB
MOQ:	1
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Campo di misura dinamico:

± 2000º/s

stabilità di bias zero:

3 °/h

Camminata casuale angolare:

0,15 °/ √ora

Precisione del fattore di scala, asse Z:

0,3%

Larghezza di banda:

200Hz

Interfaccia di comunicazione:

SPI/CAN

Imballaggi particolari:

spugna + cartone

Capacità di alimentazione:

500/mese

Evidenziare:

Adis16488 IMU con magnetometro

Sensore IMU di stabilizzazione UAV

sistema di accelerometro giroscopico senza pilota

Descrizione del prodotto

ADIS16488 IMU sensore inerziale per UAV e sistema di stabilizzazione dei droni con magnetometro

L'unità di misurazione inerziale multi-gradi di libertà ADIS16488HB è un sistema inerziale completo con giroscopio a tre assi, accelerometro a tre assi, magnetometro a tre assi,e sensore di pressioneQuesta avanzata IMU misura la velocità angolare su tre assi, l'accelerazione, il campo magnetico su tre assi, la pressione dell'aria e altri parametri critici.L'unità fornisce dati compensati per errori (compresa la compensazione della temperatura), compensazione dell'angolo di disallineamento dell'installazione e compensazione non lineare) tramite protocolli di comunicazione SPI o UART.

Specifiche tecniche

Parametro		Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
Giroscopio	Intervallo dinamico di misura			500	2000	°/s
	Stabilità di bias zero	Varianza di Allan, asse Z		0.8		°/h
		Variazione di Allan, assi X e Y		1.6		°/h
		media di 10 s (-40 °C ~ + 70 °C, temperatura costante), Asse Z		3		°/h
		media di 10 s (-40 °C ~ + 70 °C, temperatura costante), Asse X e Asse Y		6		°/h
	Pregiudizio zero	Intervallo di pregiudizio zero, asse Z		± 0.07		°/s
		Intervallo di pregiudizio zero, asse X e asse Y		± 0.2		°/s
		Variazione di pregiudizio zero nell'intero intervallo di temperatura, asse Z 1		± 0.02		°/s
		Cambiamento di Bias Zero sulla temperatura, X e Y Asse 1		± 0.06		°/s
		Ripetibilità di avvio successivo, asse Z		0.002
		Ripetibilità di avvio successivo, asse X e asse Y		0.006
		Ripetibilità di avvio giornaliera, asse Z		0.003		/s
		Iniziare la ripetizione giorno dopo giorno, asse X e asse Y		0.009		°/s
		Effetto dell'accelerazione lineare sul bias		0.002		°/s/g
		Influenza della vibrazione sul bias zero, cambiamento prima e dopo la vibrazione 2		0.002		°/s/g
		Influenza delle vibrazioni sul bias zero, cambiamento prima e durante le vibrazioni 2		0.002		°/s/g
	Fattore di scala	Accuratezza del fattore di scala, asse Z		0.3		%
		Accuratezza del fattore di scala, asse X e Y		0.6		%
		Nonlinearità del fattore di scala, asse Z		0.01		% FS
		Nonlinearità del fattore di scala, asse X e Y		0.02		% FS
	Passeggiata casuale angolare			0.15		°/ √h
	Densità del rumore			0.001		°/s/ √Hz
	Risoluzione			3.052*10-7		/s/LSB
	Larghezza di banda			200		Hz
Accelerometro	Intervallo dinamico di misura			16	200	g
	Stabilità di bias zero	Variazione di Allan		0.06		mg
	Stabilità di bias zero	media di 10 s (-40 °C ~ + 70 °C, temperatura costante)		0.4		mg
	Pregiudizio zero	Intervallo di bias zero		2		mg
		Variazione del bias zero nell'intero intervallo di temperatura, valore da picco a picco 1		4		mg
		Ripetibilità di avvio successivo		0.5		mg
		La ripetibilità viene avviata quotidianamente		0.8		mg
		Coefficiente di temperatura di pregiudizio zero		0.05	0.1		mg/°C
Magnetometro	Intervallo del campo magnetico	Brg, sexy.		± 13		gauss
	Intervallo del campo magnetico	Brg,z		± 25		gauss
	Risoluzione			0.3		μT
	Precisione della rotta	30 μT componente geomagnetico orizzontale, 25 °C		±2.5		deg
	Intervallo dinamico di misura			2.5		gauss
	Pregiudizio zero	Ambiente non magnetico		15		- Cosa?
Barometro	Intervallo dinamico di misura	300		1100	mbar
Barometro	Pregiudizio zero			4.5		mbar
Interfaccia di comunicazione	SPI unidirezionale	Tasso di Baud			15	MHz
	C A N a senso unico	Tasso di Baud			1	MHz
	Frequenza di campionamento	SPI		2460	2460	Hz
	Frequenza di campionamento	CAN		200
Caratteristiche elettriche	Voltaggio		3.0	3.3	3.6	V.
	Consumo di energia				1.5	W
	Ripple	P-P			100	mV
	Tempo di regolamento	Da 0 V a 3 V.			80	ms
Caratteristiche strutturali	Dimensione			474414		mm
Caratteristiche strutturali	Peso			50		g
Ambiente di utilizzo	Temperatura di funzionamento		- Quaranta.		70	°C
Ambiente di utilizzo	Temperatura di conservazione		- 45 anni.		75	°C
Affidabilità	MTBF			20000		h
Affidabilità	Tempo di lavoro continuo			120		h
①: calcolare la deviazione zero dell'intero processo di variazione di temperatura, la velocità di variazione di temperatura è ≤ 1 °C/min e l'intervallo di temperatura è -40 °C ~ + 70 °C ②: condizione di vibrazione è 6,06 G, 20Hz ~ 2000Hz

Tabella 1. Indice dei prodotti 16488HB
