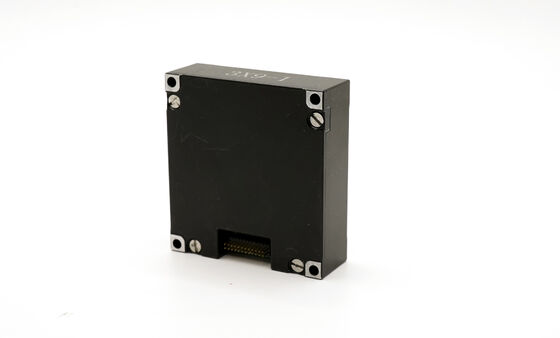

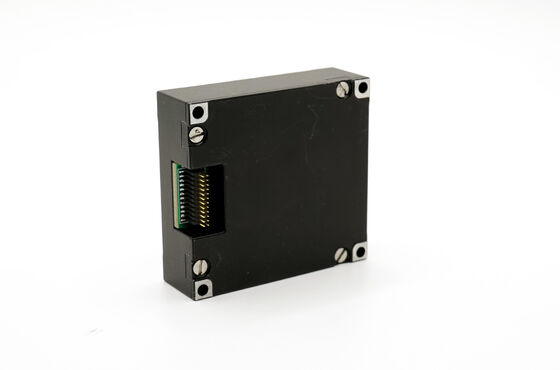

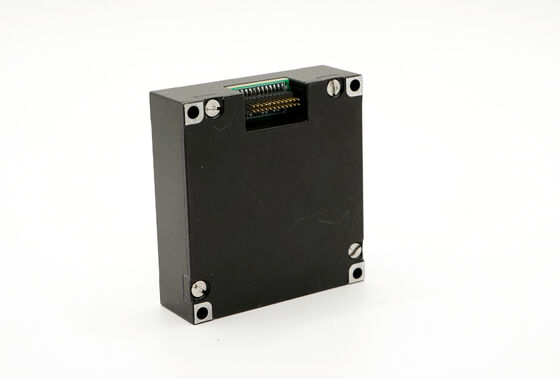

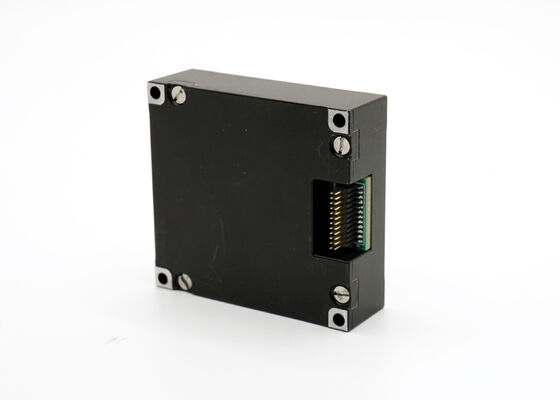

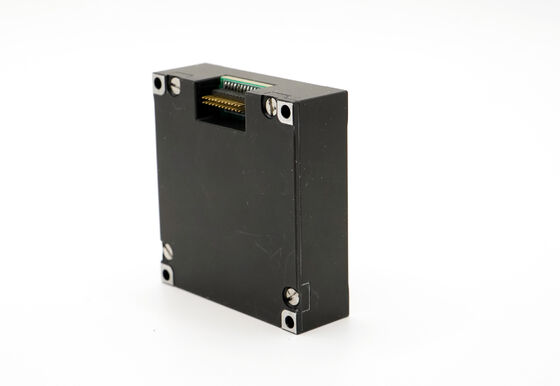

All-in-one 10-Axis Smart IMU con algoritmo di fusione dei sensori integrato

Name: All-in-one 10-Axis Smart IMU con algoritmo di fusione dei sensori integrato
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	16488HB
MOQ:	1
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Intervallo di misurazione:

3 °/h

Intervallo di polarizzazione zero, asse Z:

±0,07°/s

Intervallo di polarizzazione zero, asse X e asse Y:

±0,2°/s

Camminata casuale angolare:

0,15°/ √ora

Densità del rumore:

0,001°/s/ √Hz

Larghezza di banda:

200Hz

Imballaggi particolari:

spugna + cartone

Capacità di alimentazione:

500/mese

Evidenziare:

Sensore IMU intelligente a 10 assi

IMU con algoritmo di fusione dei sensori

modulo giroscopico accelerometrico integrato

Descrizione del prodotto

All-in-one 10-Axis Smart IMU con algoritmo di fusione dei sensori integrato

L'IMU 16488HB è un sistema di misurazione inerziale completo che combina un giroscopio a tre assi, accelerometro, magnetometro e sensore di pressione.disallineamento, e altri fattori, fornisce misurazioni accurate e affidabili per l'analisi dinamica e statica, fornendo dati via SPI o UART.

Specifiche tecniche

Parametro		Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
Giroscopio	Intervallo dinamico di misura			500	2000	°/s
	Stabilità di bias zero	Varianza di Allan, asse Z		0.8		°/h
		Variazione di Allan, assi X e Y		1.6		°/h
		media di 10 s (-40 °C ~ + 70 °C, temperatura costante), Asse Z		3		°/h
		media di 10 s (-40 °C ~ + 70 °C, temperatura costante), Asse X e Asse Y		6		°/h
	Pregiudizio zero	Intervallo di pregiudizio zero, asse Z		± 0.07		°/s
		Intervallo di pregiudizio zero, asse X e asse Y		± 0.2		°/s
		Variazione di pregiudizio zero nell'intero intervallo di temperatura, asse Z 1		± 0.02		°/s
		Cambiamento di Bias Zero sulla temperatura, X e Y Asse 1		± 0.06		°/s
		Ripetibilità di avvio successivo, asse Z		0.002
		Ripetibilità di avvio successivo, asse X e asse Y		0.006
		Ripetibilità di avvio giornaliera, asse Z		0.003		/s
		Iniziare la ripetizione giorno dopo giorno, asse X e asse Y		0.009		°/s
		Effetto dell'accelerazione lineare sul bias		0.002		°/s/g
		Influenza della vibrazione sul bias zero, cambiamento prima e dopo la vibrazione 2		0.002		°/s/g
		Influenza delle vibrazioni sul bias zero, cambiamento prima e durante le vibrazioni 2		0.002		°/s/g
	Fattore di scala	Accuratezza del fattore di scala, asse Z		0.3		%
		Accuratezza del fattore di scala, asse X e Y		0.6		%
		Nonlinearità del fattore di scala, asse Z		0.01		% FS
		Nonlinearità del fattore di scala, asse X e Y		0.02		% FS
	Passeggiata casuale angolare			0.15		°/ √h
	Densità del rumore			0.001		°/s/ √Hz
	Risoluzione			3.052*10-7		/s/LSB
	Larghezza di banda			200		Hz
Accelerometro	Intervallo dinamico di misura			16	200	g
	Stabilità di bias zero	Variazione di Allan		0.06		mg
	Stabilità di bias zero	media di 10 s (-40 °C ~ + 70 °C, temperatura costante)		0.4		mg
	Pregiudizio zero	Intervallo di bias zero		2		mg
		Variazione del bias zero nell'intero intervallo di temperatura, valore da picco a picco 1		4		mg
		Ripetibilità di avvio successivo		0.5		mg
		La ripetibilità viene avviata quotidianamente		0.8		mg
		Coefficiente di temperatura di pregiudizio zero		0.05	0.1	mg/°C
Magnetometro	Intervallo del campo magnetico	Brg, sexy.		± 13		gauss
	Intervallo del campo magnetico	Brg,z		± 25		gauss
	Risoluzione			0.3		μT
	Precisione della rotta	30 μT componente geomagnetico orizzontale, 25 °C		±2.5		deg
	Intervallo dinamico di misura			2.5		gauss
	Pregiudizio zero	Ambiente non magnetico		15		- Cosa?
Barometro	Intervallo dinamico di misura		300		1100	mbar
Barometro	Pregiudizio zero			4.5		mbar
Interfaccia di comunicazione	SPI unidirezionale	Tasso di Baud			15	MHz
	C A N a senso unico	Tasso di Baud			1	MHz
	Frequenza di campionamento	SPI		2460	2460	Hz
	Frequenza di campionamento	CAN		200
Caratteristiche elettriche	Voltaggio		3.0	3.3	3.6	V.
	Consumo di energia				1.5	W
	Ripple	P-P			100	mV
	Tempo di regolamento	Da 0 V a 3 V.			80	ms
Caratteristiche strutturali	Dimensione			474414		mm
Caratteristiche strutturali	Peso			50		g
Affidabilità	MTBF			20000		h
Affidabilità	Tempo di lavoro continuo			120		h
①: calcolare la deviazione zero dell'intero processo di variazione di temperatura, la velocità di variazione di temperatura è ≤ 1 °C/min e l'intervallo di temperatura è -40 °C ~ + 70 °C ②: condizione di vibrazione è 6,06 G, 20Hz ~ 2000Hz

Tabella 1. Indice dei prodotti 16488HB
