ADIS16475 IMU completamente calibrato con compensazione di temperatura e disallineamento

Name: ADIS16475 IMU completamente calibrato con compensazione di temperatura e disallineamento
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	16488HB
MOQ:	1
prezzo:	500$
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Camminata casuale angolare:

00,15°/√h

Stabilità del bias zero:

0,8°/h

Interfaccia di comunicazione:

SPI/CAN a 1 canale

Passeggiata casuale con accelerometro:

0,05~0,07 m/s/h-², 1 sigma

Velocità angolare massima:

±500/2000°/s

Precisione del fattore di scala del giroscopio:

0,3%

Intervallo dell'accelerometro:

±16/200 g

Misurare:

47×44×14 mm

Imballaggi particolari:

spugna + cartone

Capacità di alimentazione:

500/mese

Evidenziare:

sensore IMU completamente calibrato

IMU con compensazione della temperatura

accelerometro IMU con compensazione del disallineamento

Descrizione del prodotto

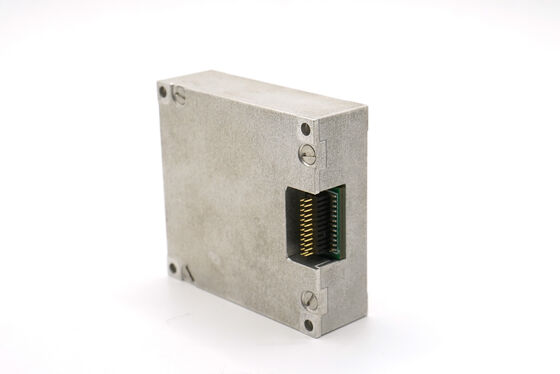

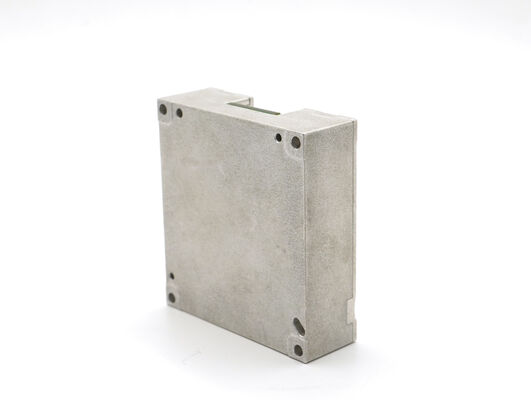

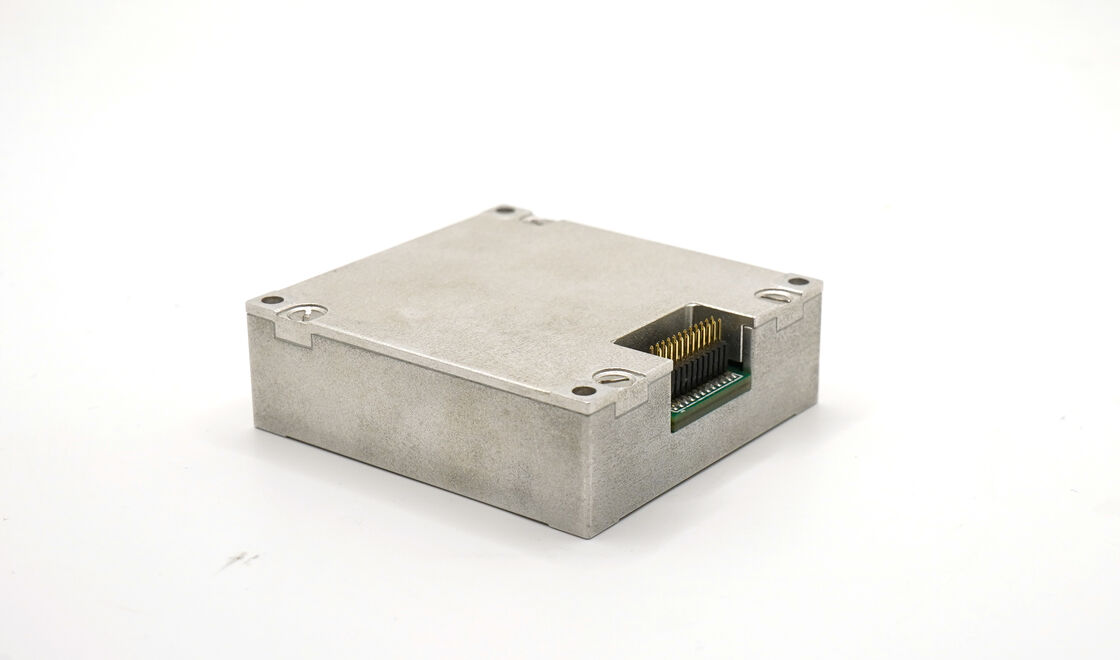

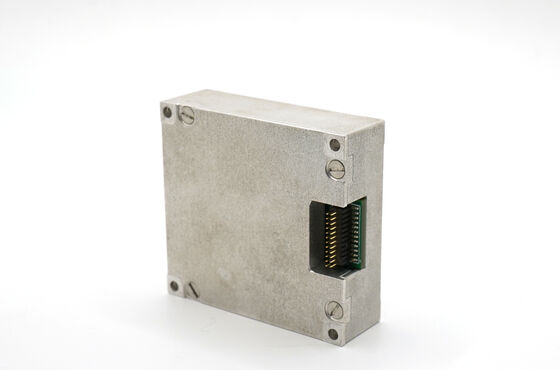

ADIS16475 IMU completamente calibrata con compensazione della temperatura e del disallineamento

L'IMU 16488HB offre un sensore di movimento altamente preciso, dotato di un giroscopio MEMS a tre assi e di un accelerometro.Questa unità può sostituire l'Adis 16497 in applicazioni che richiedono un tracciamento affidabile del movimento, come il rilevamento, i veicoli senza pilota e la comunicazione in movimento.

Caratteristiche del prodotto

Giroscopio digitale a tre assi

± 2000°/s gamma di misura dinamica
Stabilità di bias zero: 3°/h (GJB, 10S, asse Z), 0,8°/h (ALLAN, asse Z)

Accelerometro digitale triassiale

±200 g di gamma di misurazione dinamica
Stabilità di bias zero: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)

Sensori aggiuntivi

Magnetometro digitale triassiale: 2,5 gauss
Barometro digitale: 300mbar ~ 1100mbar

Performance e affidabilità

Alta affidabilità: MTBF 20.000 ore
Precisione garantita entro l'intero intervallo di temperatura (da -40°C a +80°C)
Algoritmo integrato di taratura e compensazione di temperatura ad alte prestazioni
Adatti a funzionare sotto forti vibrazioni (6,06 G, 20-2000 Hz)
Adatti a lavorare in condizioni di grande impatto (1000G, 0,5 ms)

Specifiche tecniche

Parametro	Condizioni di prova	Minimo	Tipico	Massimo	Unità
Giroscopio
Intervallo dinamico di misura			500	2000	°/s
Stabilità di bias zero	Varianza di Allan, asse Z		0.8		°/h
Stabilità di bias zero	Variazione di Allan, assi X e Y		1.6		°/h
Stabilità di bias zero	media di 10 secondi (da -40°C a +70°C, temperatura costante), asse Z		3		°/h
Stabilità di bias zero	media di 10 secondi (da -40°C a +70°C, temperatura costante), asse X e asse Y		6		°/h
Pregiudizio zero	Intervallo di pregiudizio zero, asse Z		± 0.07		°/s
Pregiudizio zero	Intervallo di pregiudizio zero, asse X e asse Y		± 0.2		°/s
Variazione di bias zero nell'intero intervallo di temperatura	Asse Z		± 0.02		°/s
Cambiamento di temperatura pari a zero	Asse X e Y		± 0.06		°/s
Ripetibilità di avvio successivo	Asse Z		0.002
Ripetibilità di avvio successivo	Asse X e Asse Y		0.006
Ripetibilità di inizio giornaliero	Asse Z		0.003		/s
Inizia la ripetizione giorno dopo giorno.	Asse X e Asse Y		0.009		°/s
Effetto dell'accelerazione lineare sul bias			0.002		°/s/g
Influenza delle vibrazioni sul bias zero	Cambiamento prima e dopo la vibrazione		0.002		°/s/g
Influenza delle vibrazioni sul bias zero	Cambiamento prima e durante la vibrazione		0.002		°/s/g
Accuratezza del fattore di scala	Asse Z		0.3		%
Accuratezza del fattore di scala	Asse X e Y		0.6		%
Nonlinearità del fattore di scala	Asse Z		0.01		% FS
Nonlinearità del fattore di scala	Asse X e Y		0.02		% FS
Passeggiata casuale angolare			0.15		°/√ ora
Densità del rumore			0.001		°/s/√Hz
Risoluzione			3.052*10−7		/s/LSB
Larghezza di banda			200		Hz
Accelerometro
Intervallo dinamico di misura			16	200	g
Stabilità di bias zero	Variazione di Allan		0.06		mg
Stabilità di bias zero	media di 10 secondi (da -40°C a +70°C, temperatura costante)		0.4		mg
Intervallo di bias zero			2		mg
Variazione del bias zero all'interno dell'intero intervallo di temperatura	Valore da picco a picco		4		mg
Ripetibilità di avvio successivo			0.5		mg
Ripetibilità avviata su base giornaliera			0.8		mg
Coefficiente di temperatura di pregiudizio zero		0.05	0.1		mg/°C
Accuratezza del fattore di scala			0.5		%
Nonlinearità del fattore di scala			0.1		% FS
Velocità camminata casuale			0.029		m/s/√hr
Densità del rumore			0.025		mg/√Hz
Risoluzione			1.221*10−8		g/LSB
Larghezza di banda			200		Hz
Magnetometro
Intervallo del campo magnetico	Brg, sexy.		± 13		gauss
Intervallo del campo magnetico	Brg,z		± 25		gauss
Risoluzione			0.3		μT
Precisione della rotta	Componente geomagnetico orizzontale di 30 μT, a 25°C		±2.5		deg
Intervallo dinamico di misura			2.5		gauss
Pregiudizio zero	Ambiente non magnetico		15		- Cosa?
Barometro
Intervallo dinamico di misura		300		1100	mbar
Pregiudizio zero			4.5		mbar
Interfaccia di comunicazione
Tasso di Baud	SPI unidirezionale			15	MHz
Tasso di Baud	Capacità di trasmissione a una direzione			1	MHz
Frequenza di campionamento	SPI	2460	2460		Hz
Frequenza di campionamento	CAN		200		Hz
Caratteristiche elettriche
Voltaggio		3.0	3.3	3.6	V.
Consumo di energia			1.5		W
Ripple	P-P			100	mV
Tempo di regolamento	Da 0 a 3,3 V			80	ms
Caratteristiche strutturali
Dimensione			474414		mm
Peso			50		g
Utilizzare l'ambiente
Temperatura di funzionamento		- Quaranta.		70	°C
Temperatura di conservazione		- 45 anni.		75	°C
Vibrazione			20-2000 Hz, 6,06 g
Impatto			1000 g, 0,5 ms
Affidabilità
MTBF			20000		h
Tempo di lavoro continuo			120		h

Nota 1: Calcolare la deviazione zero dell'intero processo di variazione di temperatura, la velocità di variazione di temperatura è ≤1°C/min e l'intervallo di temperatura è compreso tra -40°C e +70°C
Nota 2: la condizione di vibrazione è di 6,06 G, 20 Hz-2000 Hz

Disegno di contorno
