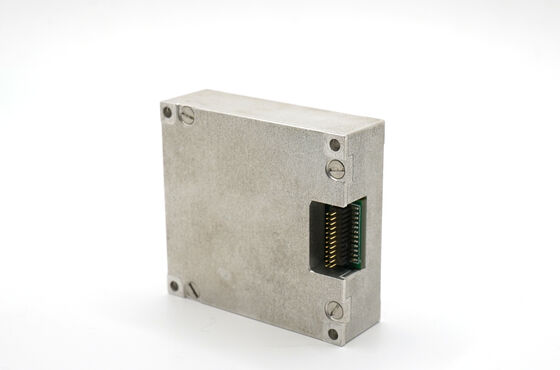

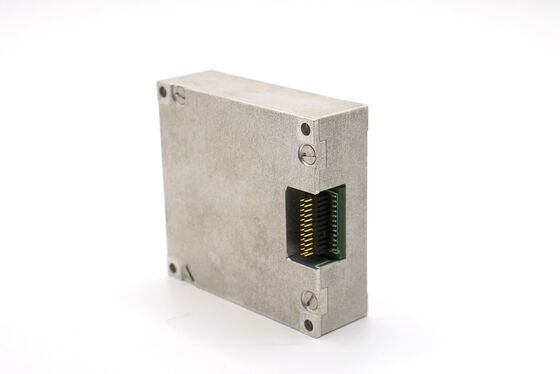

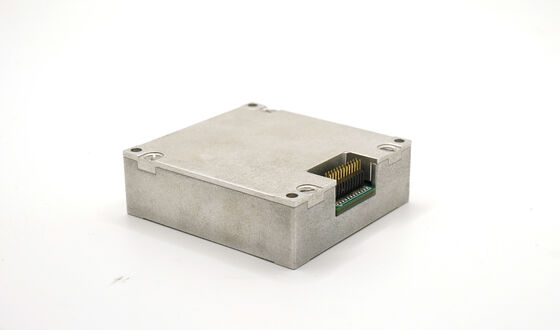

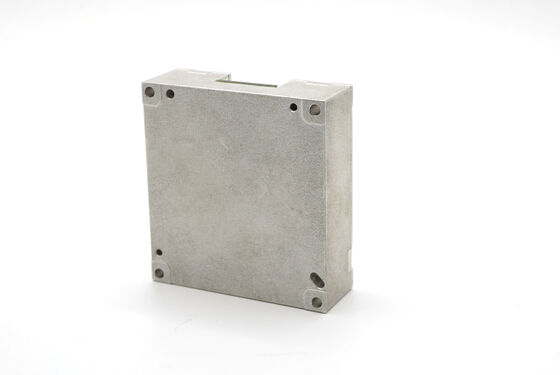

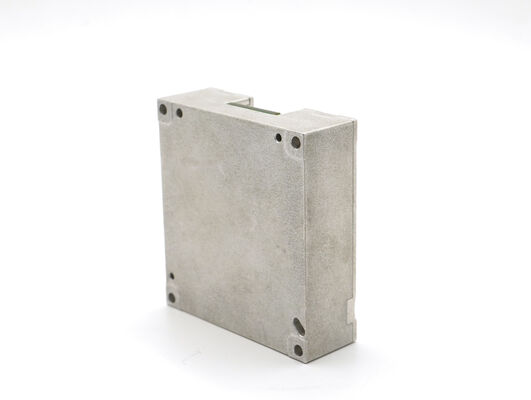

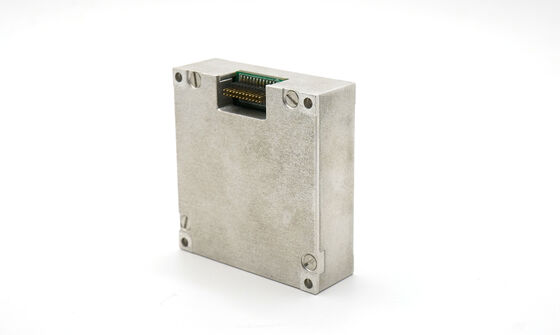

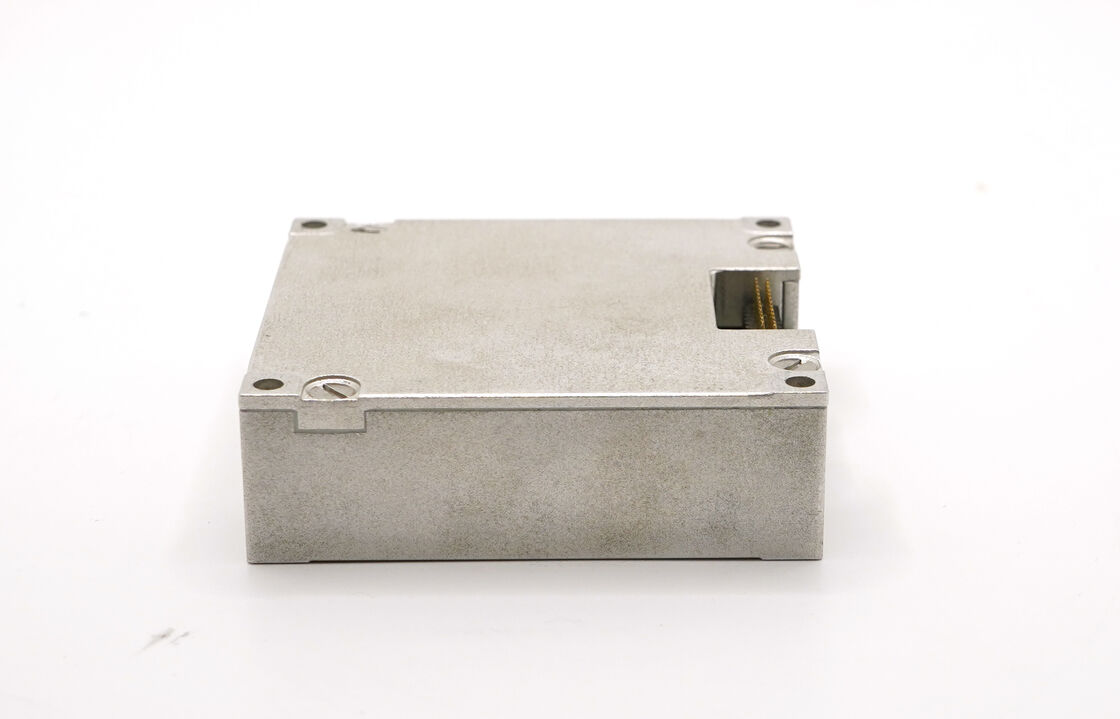

ADIS16495 Unità di misurazione inerziale di grado tattico 10-DOF per sistemi di navigazione inerziale

Name: ADIS16495 Unità di misurazione inerziale di grado tattico 10-DOF per sistemi di navigazione inerziale
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	16488HB
MOQ:	1
prezzo:	600$
Condizioni di pagamento:	D/a, t/t
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Intervallo dinamico di misura:

500/2000°/s

Stabilità del bias:

0,8°/h

Camminata casuale angolare:

0,15°/ √ora

Larghezza di banda:

200Hz

Gamma dell'accelerometro:

16/200 g

Stabilità del bias dell'accelerometro:

00,06 mg

Misurare:

47×44×14 mm

peso:

50 g

Imballaggi particolari:

Spugna di Carton+

Capacità di alimentazione:

500/mese

Descrizione del prodotto

1. Panoramica del prodotto

Il 16488HB è un'unità di misura inerziale (IMU) basata su tecnologia micromecanica (MEMS), con giroscopio MEMS ad alte prestazioni integrato e accelerometro MEMS, che fornisce 3 velocità angolari e 3 accelerazioni.

Il 16488HB ha un'elevata affidabilità e una forte adattabilità ambientale. Abbinando diversi software, il prodotto può essere ampiamente utilizzato in portatori di movimento senza pilota, comunicazioni mobili, mappatura e altri campi.

2. Caratteristiche del prodotto

1) Giroscopio digitale a tre assi:

A) Intervallo di misurazione dinamica di ± 2000º/s;

B) Stabilità del bias zero: 3 °/H (GJB, 10S, asse Z), 0,8 °/H (ALLAN, asse Z);

2) Accelerometro digitale triassiale:

A) Intervallo di misurazione dinamica di ± 200g;

B) Stabilità del bias zero: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN);

3) Magnetometro digitale triassiale: 2,5g auss

4) Barometro digitale: 300 mbar ~ 1100 mbar

5) Elevata affidabilità: MTBF 20000h;

6) Precisione garantita nell'intero intervallo di temperatura (-40 °C ~ + 80 °C):

algoritmo di calibrazione e compensazione della temperatura ad alte prestazioni integrato;

7) Adatto per operazioni in condizioni di forte vibrazione (6,06 G, 20 ~ 2000 Hz);

8) Adatto per lavorare in condizioni di forte impatto (1000 G, 0,5 ms);

3. Campo di applicazione

▶ Portatore di movimento senza pilota ▶ Comunicazione in movimento

▶ Rilevamento e mappatura ▶ Piattaforma di stabilizzazione

4. Indicatori di prodotto

Indice prodotto 16488HB

Condizioni di prova		Valore minimo	Valore tipico	Valore massimo	Unità	Fattore di scala
Giroscopio	300			500	2000	Effetto dell'accelerazione lineare sul bias
	Varianza di Allan	Varianza di Allan, asse Z		mg		°/h
		Varianza di Allan, assi X e Y		1,6		°/h
		Media 10 s (-40 °C ~ + 70 °C, temperatura costante), Asse Z		3		°/h
		Media 10 s (-40 °C ~ + 70 °C, temperatura costante), Assi X e Y		6		°/h
	4,5	Intervallo di bias zero, asse Z		±0,07		Effetto dell'accelerazione lineare sul bias
		Intervallo di bias zero, assi X e Y		±0,2		Effetto dell'accelerazione lineare sul bias
		Variazione del bias zero nell'intero intervallo di temperatura, asse Z ①		±0,02		Effetto dell'accelerazione lineare sul bias
		Variazione del bias zero in temperatura, assi X e Y ① ±0,06		°/s		Effetto dell'accelerazione lineare sul bias
		0,002		°/s/g
		0,006		Ripetibilità delle partenze giornaliere, asse Z
		0,003		/s		Ripetibilità delle partenze giornaliere, assi X e Y
		0,009		°/s		Effetto dell'accelerazione lineare sul bias
		0,002		°/s/g		Fattore di scala
		0,002		°/s/g		Fattore di scala
		0,002		°/s/g		Fattore di scala
	Precisione del fattore di scala	0,3		μT		Non linearità del fattore di scala
		0,6		%		Non linearità del fattore di scala
		0,01		%FS		Passeggiata casuale di velocità
		0,02		%FS		Passeggiata casuale di velocità
	0,15			°/ √hr		Densità di rumore
	0,025			°/s/ √Hz		Risoluzione
	0,3			/s/LSB		Larghezza di banda
	200			Caratteristiche elettriche		CAN
Intervallo di misurazione dinamica	300			200	Caratteristiche elettriche	Ambiente di utilizzo
	Varianza di Allan	0,06		mg		Coefficiente di temperatura del bias zero
	Varianza di Allan	0,4		mg		Coefficiente di temperatura del bias zero
	4,5	2		mg		Coefficiente di temperatura del bias zero
		4		mg		Coefficiente di temperatura del bias zero
		0,5		%		Coefficiente di temperatura del bias zero
		0,8		mg		Coefficiente di temperatura del bias zero
		0,05		0,1	%FS	Parametro

Condizioni di prova		Valore minimo	Valore tipico	Valore massimo	Unità	Fattore di scala
	Precisione del fattore di scala	0,5		%		Non linearità del fattore di scala
	Precisione del fattore di scala	0,1		%FS		Passeggiata casuale di velocità
	0,029			m/s/ √hr		Densità di rumore
	0,025			mg/ √Hz		Risoluzione
	0,3			g/LSB		Larghezza di banda
	200			Caratteristiche elettriche		CAN
Intervallo del campo magnetico	Brg,xy	±13		gauss		Bias zero
	Brg,xy	±25		gauss		Bias zero
	0,3			μT		Precisione di rotta
	Componente geomagnetica orizzontale di 30 μT, 25 °C	±2,5		deg		Intervallo di misurazione dinamica
	300			gauss		Bias zero
	4,5	15		MHz		Barometro
Intervallo di misurazione dinamica	300		1100		mbar	Interfaccia di comunicazione
Intervallo di misurazione dinamica	4,5			mbar		Interfaccia di comunicazione
SPI a 1 via	Velocità di trasmissione	1			MHz	Frequenza di campionamento
	Velocità di trasmissione	1			MHz	Frequenza di campionamento
	SPI	2460		Hz	Hz	CAN
	SPI	200		Caratteristiche elettriche
Tensione	3,0		3,3	3,6	V	Consumo di energia
	1,5				W	Ripple
	P-P	100			mV	Tempo di assestamento
	Da 0 V a 3,3 V	80			ms	Caratteristiche strutturali
Dimensioni	47×44×14			mm		Peso
Dimensioni	50			g		Ambiente di utilizzo
Temperatura operativa	-40		70		°C	Vibrazione
	-45		75		°C	Vibrazione
	20~2000Hz,			6,06g Impatto
	1000g,0,5ms			Affidabilità
MTBF	20000			h		①: Calcola la deviazione zero dell'intero processo di variazione di temperatura, la velocità di variazione della temperatura è ≤ 1 °C/min e l'intervallo di temperatura è -40 °C ~ + 70 °C
MTBF	120			h		①: Calcola la deviazione zero dell'intero processo di variazione di temperatura, la velocità di variazione della temperatura è ≤ 1 °C/min e l'intervallo di temperatura è -40 °C ~ + 70 °C
②: La condizione di vibrazione è 6,06 G, 20Hz ~ 2000Hz Disegno di contorno
