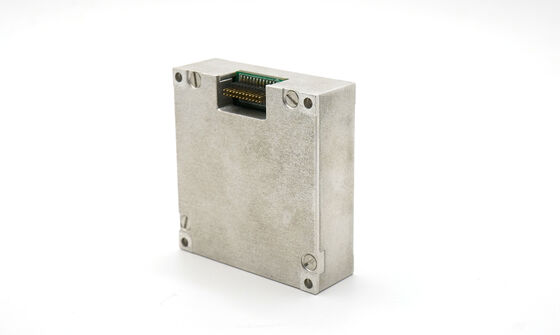

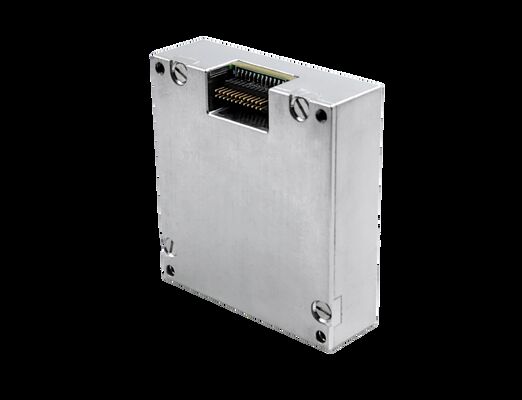

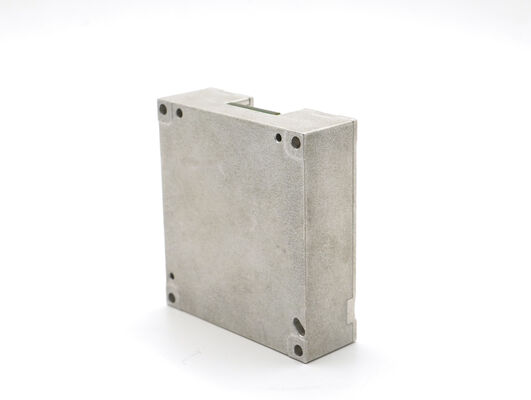

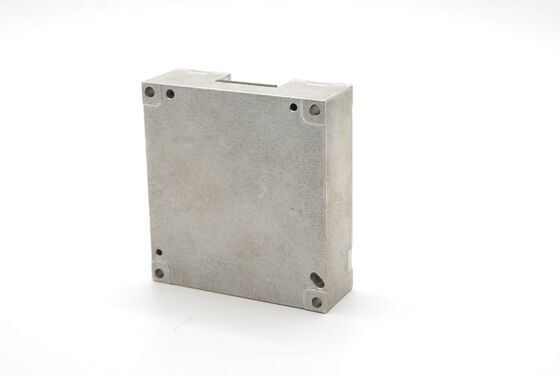

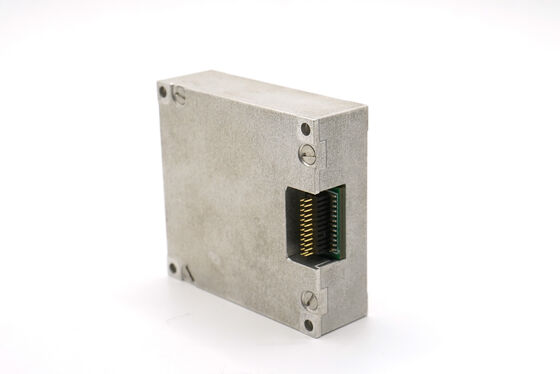

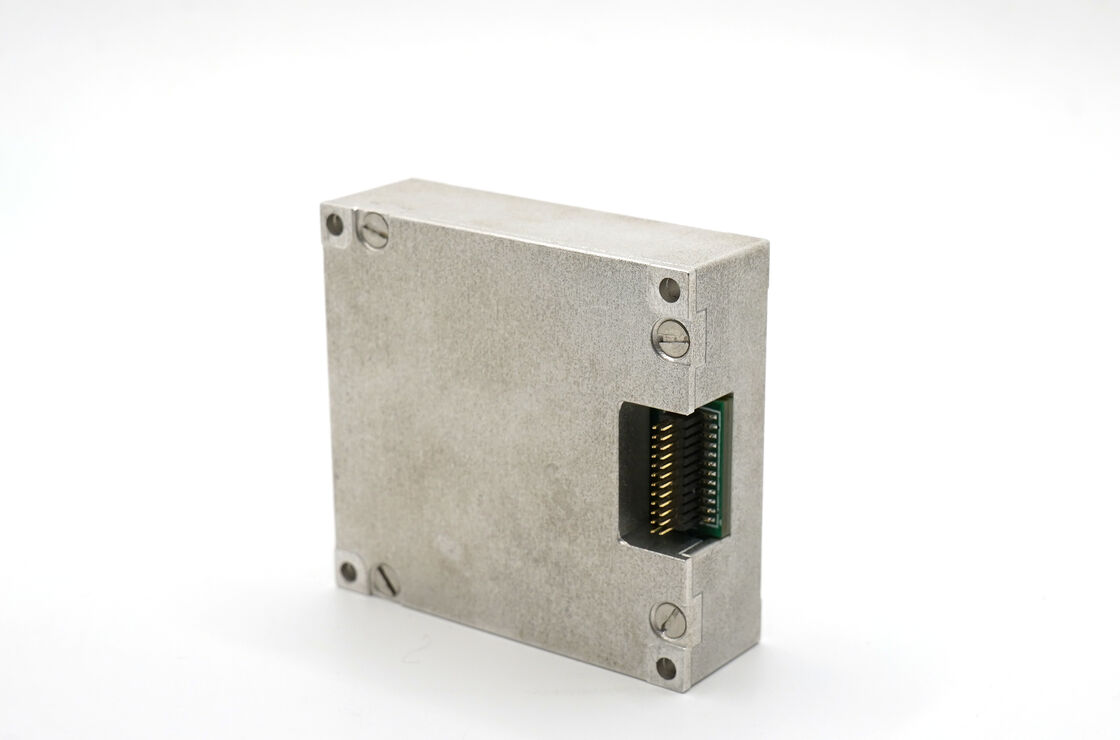

ADIS16495 Unità di misurazione inerziale di grado tattico 10-DOF per sistemi di navigazione inerziale

Name: ADIS16495 Unità di misurazione inerziale di grado tattico 10-DOF per sistemi di navigazione inerziale
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	16488HB
MOQ:	1
prezzo:	600$
Condizioni di pagamento:	D/a, t/t
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Intervallo dinamico di misura:

500/2000°/s

Stabilità del bias:

0,8°/h

Camminata casuale angolare:

0,15°/ √ora

Larghezza di banda:

200Hz

Gamma dell'accelerometro:

16/200 g

Stabilità del bias dell'accelerometro:

00,06 mg

Misurare:

47×44×14 mm

peso:

50 g

Imballaggi particolari:

Spugna di Carton+

Capacità di alimentazione:

500/mese

Descrizione del prodotto

ADIS16495 Unità di Misura Inerziale di Grado Tattico a 10 DOF per Sistemi di Navigazione Inerziale

Panoramica del Prodotto

L'IMU MEMS ad alta affidabilità 16488HB integra giroscopio a 3 assi, accelerometro, magnetometro e barometro per un rilevamento completo del movimento. La sua eccezionale stabilità dello zero bias (giroscopio 0,8°/h, accelerometro 0,06mg) e la resistenza a forti vibrazioni (20~2000Hz, 6,06G) e urti (1000G, 0,5ms) lo rendono perfetto per trasportatori di movimento senza equipaggio e compiti di stabilizzazione industriale.

Caratteristiche del Prodotto

Giroscopio digitale a tre assi:
- Intervallo di misurazione dinamica ±2000°/s
- Stabilità dello zero bias: 3°/H (GJB, 10S, asse Z), 0,8°/H (ALLAN, asse Z)
Accelerometro digitale triassiale:
- Intervallo di misurazione dinamica ±200g
- Stabilità dello zero bias: 0,4mg (GJB, 10S), 0,06mg (ALLAN)
Magnetometro digitale triassiale:2,5g auss
Barometro digitale:300mbar ~ 1100mbar
Alta affidabilità:MTBF 20000h
Accuratezza garantita nell'intero intervallo di temperatura (-40℃ ~ +80℃):Algoritmo di calibrazione e compensazione della temperatura ad alte prestazioni integrato
Adatto per il funzionamento in condizioni di forti vibrazioni (6,06G, 20~2000Hz)
Adatto per il funzionamento in condizioni di grandi urti (1000G, 0,5ms)

Campo di Applicazione

Trasportatore di movimento senza equipaggio
Comunicazione in movimento
Rilievo e mappatura
Piattaforma di stabilizzazione

Specifiche del Prodotto

Parametro	Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
Giroscopio
Intervallo di misurazione dinamica			500	2000	°/s
Stabilità dello zero bias	Varianza Allan, asse Z		0.8		°/h
Stabilità dello zero bias	Varianza Allan, assi X e Y		1.6		°/h
Stabilità dello zero bias	Media 10s (-40℃~+70℃, temperatura costante), asse Z		3		°/h
Stabilità dello zero bias	Media 10s (-40℃~+70℃, temperatura costante), assi X e Y		6		°/h
Zero bias	Intervallo zero bias, asse Z		±0.07		°/s
Zero bias	Intervallo zero bias, assi X e Y		±0.2		°/s
Variazione zero bias nell'intero intervallo di temperatura, asse Z			±0.02		°/s
Variazione Zero Bias su Temperatura, Assi X e Y			±0.06		°/s
Ripetibilità di avvii successivi, asse Z			0.002
Ripetibilità di avvii successivi, assi X e Y			0.006
Ripetibilità di avvio giorno per giorno, asse Z			0.003		/s
Ripetibilità di avvio giorno per giorno, assi X e Y			0.009		°/s
Effetto dell'accelerazione lineare sul bias			0.002		°/s/g
Influenza delle vibrazioni sullo zero bias, variazione prima e dopo la vibrazione			0.002		°/s/g
Influenza delle vibrazioni sullo zero bias, variazione prima e durante la vibrazione			0.002		°/s/g
Fattore di scala	Accuratezza fattore di scala, asse Z		0.3		%
Fattore di scala	Accuratezza Fattore di Scala, Assi X e Y		0.6		%
Non linearità fattore di scala, asse Z			0.01		%FS
Non linearità Fattore di Scala, Assi X e Y			0.02		%FS
Passeggiata angolare casuale			0.15		°/√hr
Densità di rumore			0.001		°/s/√Hz
Risoluzione			3.052×10⁻⁷		/s/LSB
Larghezza di banda			200		Hz
Accelerometro
Intervallo di misurazione dinamica			16	200	g
Stabilità dello zero bias	Varianza Allan		0.06		mg
Stabilità dello zero bias	Media 10s (-40℃~+70℃, temperatura costante)		0.4		mg
Zero bias	Intervallo zero bias		2		mg
Variazione dello zero bias nell'intero intervallo di temperatura, valore picco-picco			4		mg
Ripetibilità di avvii successivi			0.5		mg
Ripetibilità avviata su base giornaliera			0.8		mg
Coefficiente di temperatura dello zero bias		0.05	0.1		mg/℃
Fattore di scala	Accuratezza fattore di scala		0.5		%
Non linearità fattore di scala			0.1		%FS
Passeggiata casuale di velocità			0.029		m/s/√hr
Densità di rumore			0.025		mg/√Hz
Risoluzione			1.221×10⁻⁸		g/LSB
Larghezza di banda			200		Hz
Magnetometro
Intervallo campo magnetico	Brg,xy		±13		gauss
Intervallo campo magnetico	Brg,z		±25		gauss
Risoluzione			0.3		μT
Accuratezza direzione	Componente geomagnetica orizzontale 30μT, 25℃		±2.5		deg
Intervallo di misurazione dinamica			2.5		gauss
Zero bias	Ambiente non magnetico		15		mgauss
Barometro
Intervallo di misurazione dinamica		300		1100	mbar
Zero bias			4.5		mbar
Interfaccia di Comunicazione
SPI a 1 via	Velocità in baud			15	MHz
CAN a 1 via	Velocità in baud			1	MHz
Frequenza di campionamento	SPI	2460	2460		Hz
Frequenza di campionamento	CAN	200
Caratteristiche Elettriche
Tensione		3.0	3.3	3.6	V
Consumo energetico				1.5	W
Ripple	P-P			100	mV
Tempo di assestamento	Da 0V a 3.3V			80	ms
Caratteristiche Strutturali
Dimensioni			47×44×14		mm
Peso			50		g
Ambiente di Utilizzo
Temperatura operativa		-40		70	℃
Temperatura di stoccaggio		-45		75	℃
Vibrazione			20~2000Hz, 6.06g
Impatto			1000g, 0.5ms
Affidabilità
MTBF			20000		h
Tempo di lavoro continuo			120		h

①: Calcola la deviazione zero dell'intero processo di variazione di temperatura, la velocità di variazione della temperatura è ≤1℃/min e l'intervallo di temperatura è -40℃~+70℃

②: La condizione di vibrazione è 6.06G, 20Hz~2000Hz

Disegno di contorno
