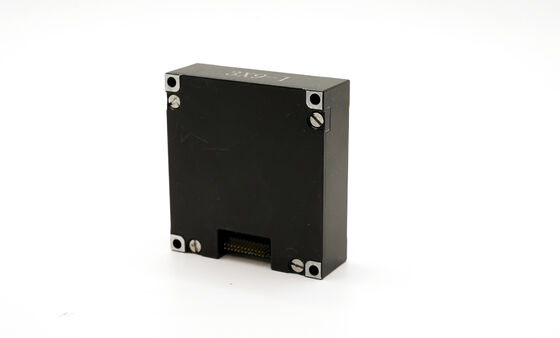

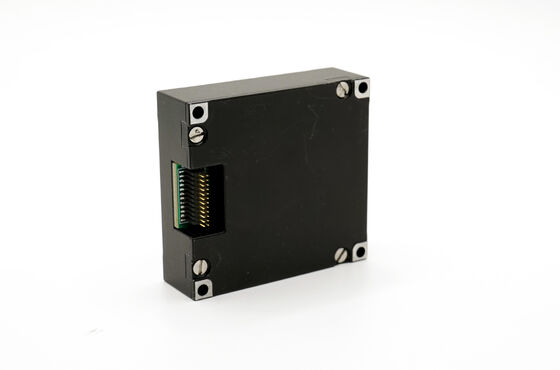

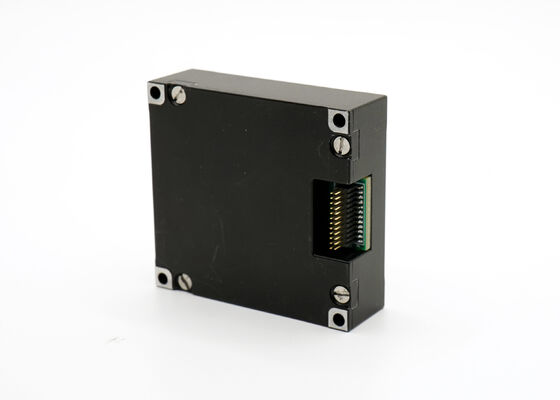

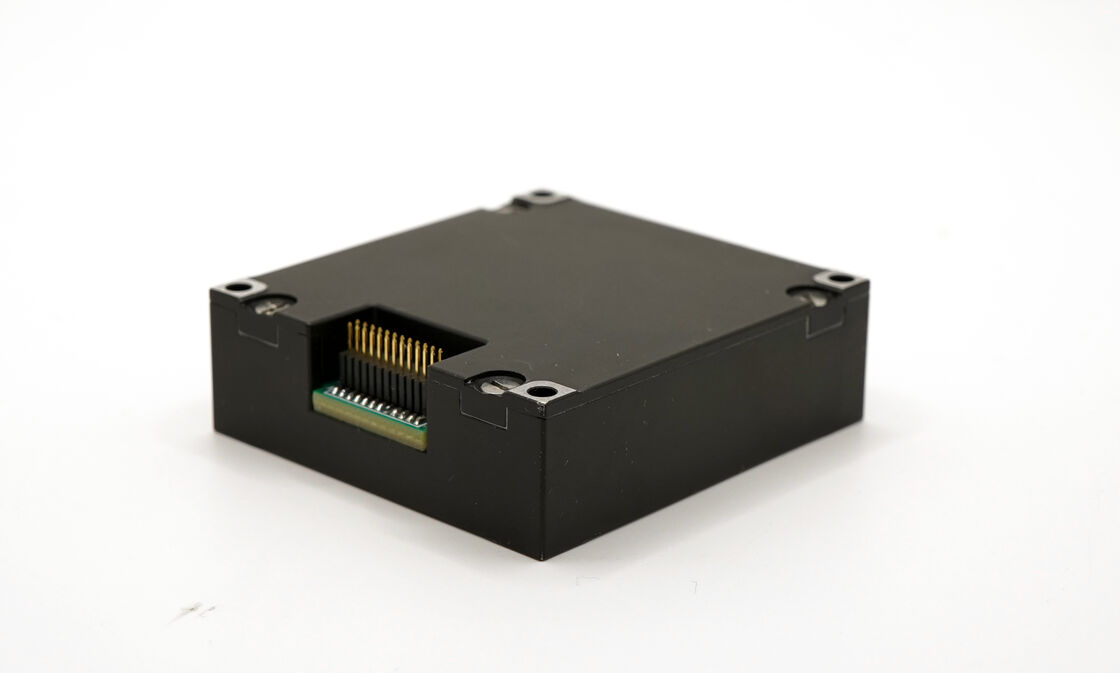

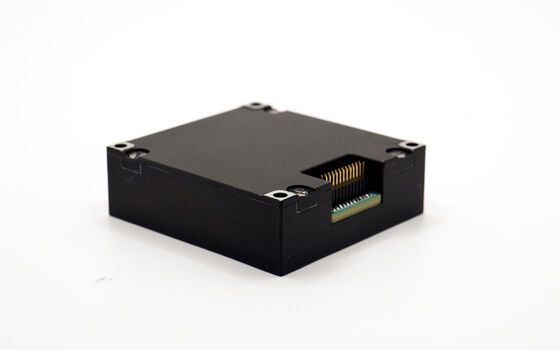

Unità di misurazione inerziale 9DOF con magnetometro per la stabilizzazione del cardano

Name: Unità di misurazione inerziale 9DOF con magnetometro per la stabilizzazione del cardano
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	16488HB
MOQ:	1
prezzo:	600$
Condizioni di pagamento:	D/a, t/t
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Intervallo dinamico di misura:

500/2000°/s

Stabilità del bias:

0,8°/h

Camminata casuale angolare:

0,15°/ √ora

Larghezza di banda:

200Hz

Gamma dell'accelerometro:

16/200 g

Stabilità del bias dell'accelerometro:

00,06 mg

Misurare:

47×44×14 mm

peso:

50 g

Imballaggi particolari:

Spugna di Carton+

Capacità di alimentazione:

500/mese

Descrizione del prodotto

Unità di Misura Inerziale 9DOF con Magnetometro per Stabilizzazione Gimbal

Panoramica del Prodotto

Il 16488HB è un versatile unità di misura inerziale MEMS progettata per fornire dati accurati di velocità angolare e accelerazione su 3 assi per diverse applicazioni. Supporta interfacce SPI (frequenza di campionamento 2460Hz) e CAN (frequenza di campionamento 200Hz), con dimensioni compatte di 47×44×14mm e un peso di 50g. La sua elevata adattabilità ambientale lo rende adatto per trasportatori senza equipaggio, piattaforme di stabilizzazione e sistemi di comunicazione mobile.

Caratteristiche del Prodotto

Giroscopio digitale a tre assi:
A) Intervallo di misurazione dinamica di ±2000°/s

B) Stabilità del bias zero: 3°/H (GJB, 10S, asse Z), 0.8°/H (ALLAN, asse Z)
Accelerometro digitale triassiale:
A) Intervallo di misurazione dinamica di ±200g

B) Stabilità del bias zero: 0.4mg (GJB, 10S), 0.06mg (ALLAN)
Magnetometro digitale triassiale: 2.5gauss
Barometro digitale: 300mbar ~ 1100mbar
Alta affidabilità: MTBF 20000h
Accuratezza garantita nell'intero intervallo di temperatura (-40℃ ~ +80℃): Algoritmo integrato di calibrazione e compensazione della temperatura ad alte prestazioni
Adatto per operare in condizioni di forte vibrazione (6.06G, 20~2000Hz)
Adatto per lavorare in condizioni di forte impatto (1000G, 0.5ms)

Campo di Applicazione

Trasportatore mobile senza equipaggio

Comunicazione in movimento

Rilevamento e mappatura

Piattaforma di stabilizzazione

Specifiche del Prodotto

Parametro	Condizioni di Test	Minimo	Tipico	Massimo	Unità
Giroscopio
Intervallo di misurazione dinamica			500	2000	°/s
Stabilità del bias zero	Varianza di Allan, asse Z		0.8		°/h
Stabilità del bias zero	Varianza di Allan, assi X e Y		1.6		°/h
Stabilità del bias zero	Media 10s (-40℃~+70℃, temperatura costante), asse Z		3		°/h
Stabilità del bias zero	Media 10s (-40℃~+70℃, temperatura costante), assi X e Y		6		°/h
Accuratezza del fattore di scala	Asse Z		0.3		%
Accuratezza del fattore di scala	Assi X e Y		0.6		%
Rumore angolare casuale			0.15		°/√hr
Larghezza di banda			200		Hz
Accelerometro
Intervallo di misurazione dinamica			16	200	g
Stabilità del bias zero	Varianza di Allan		0.06		mg
Accuratezza del fattore di scala			0.5		%
Larghezza di banda			200		Hz
Magnetometro
Intervallo del campo magnetico	Brg,xy		±13		gauss
Intervallo del campo magnetico	Brg,z		±25		gauss
Accuratezza di orientamento	Componente geomagnetica orizzontale 30μT, 25℃		±2.5		deg
Caratteristiche Elettriche
Tensione		3.0	3.3	3.6	V
Consumo energetico				1.5	W
Tempo di stabilizzazione	Da 0V a 3.3V			80	ms
Caratteristiche Strutturali
Dimensioni			47×44×14		mm
Peso			50		g
Ambiente di Utilizzo
Temperatura operativa		-40		70	℃
Vibrazione			20~2000Hz, 6.06g
Impatto			1000g, 0.5ms
Affidabilità
MTBF			20000		h
Tempo di lavoro continuo			120		h

①: Calcola la deviazione zero dell'intero processo di variazione di temperatura, la velocità di variazione della temperatura è ≤1℃/min e l'intervallo di temperatura è -40℃~+70℃

②: La condizione di vibrazione è 6.06G, 20Hz~2000Hz

Disegno di contorno
