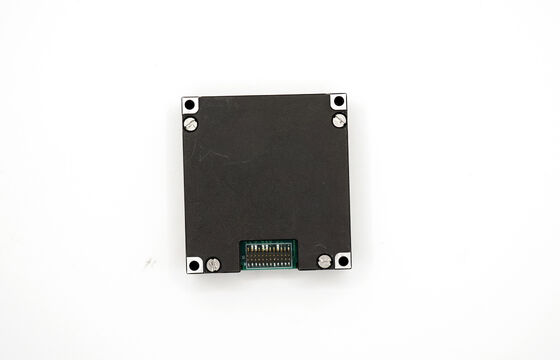

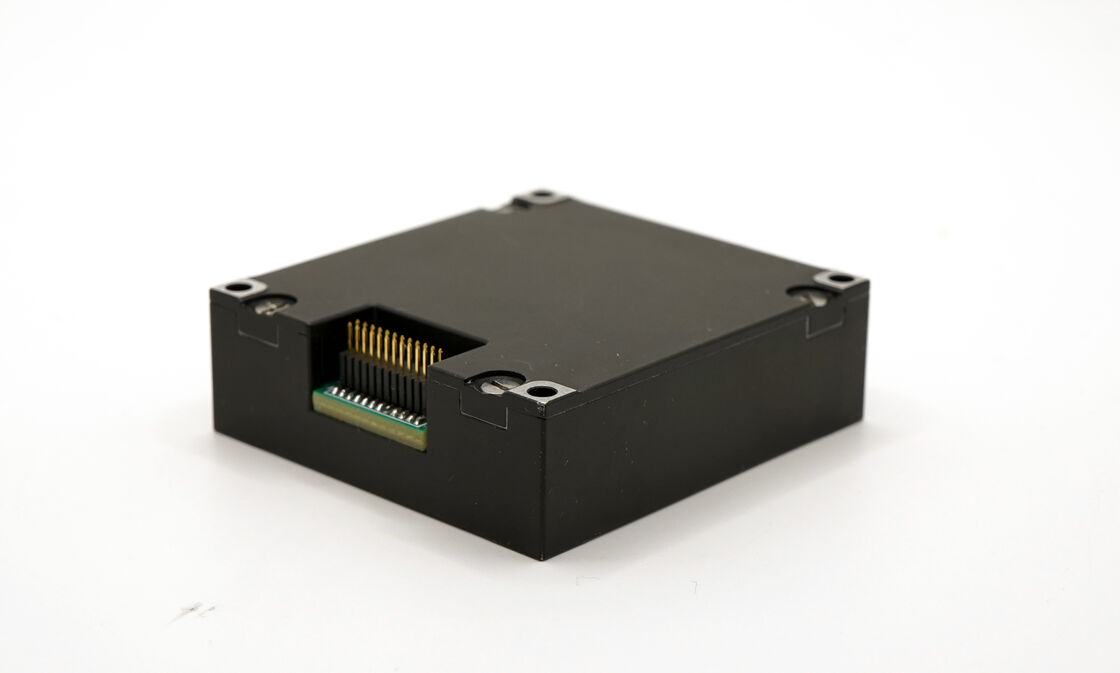

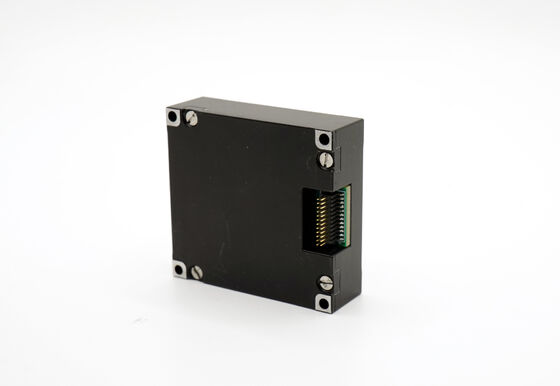

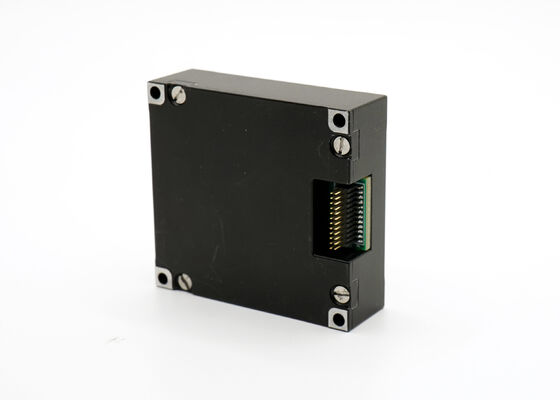

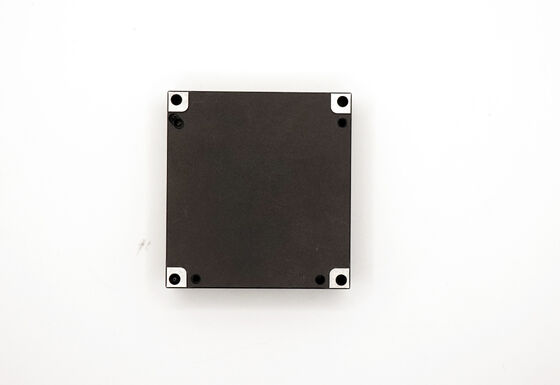

Fibra ottica unità di misurazione girosferico inerziale per il sistema di riferimento per l'indirizzo di atteggiamento

Name: Fibra ottica unità di misurazione girosferico inerziale per il sistema di riferimento per l'indirizzo di atteggiamento
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	16488HB
MOQ:	1
prezzo:	600$
Condizioni di pagamento:	D/a, t/t
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Intervallo dinamico di misura:

500/2000°/s

Stabilità del bias:

0,8°/h

Camminata casuale angolare:

0,15°/ √ora

Larghezza di banda:

200Hz

Gamma dell'accelerometro:

16/200 g

Stabilità del bias dell'accelerometro:

00,06 mg

Misurare:

47×44×14 mm

peso:

50 g

Imballaggi particolari:

Spugna di Carton+

Capacità di alimentazione:

500/mese

Descrizione del prodotto

Giroscopi a fibra ottica Unità di misurazione inerziale per sistema di riferimento di assetto e prua

Panoramica del prodotto

L'IMU MEMS ad alte prestazioni 16488HB è progettato per trasportatori di movimento senza equipaggio, rilievo e piattaforme di stabilizzazione. Emette 3 velocità angolari e 3 accelerazioni, con stabilità di bias zero (giroscopio 3°/h GJB, asse Z; accelerometro 0,4 mg GJB) e forte adattabilità ambientale. Le sue dimensioni compatte e il basso consumo energetico lo rendono adatto per una vasta gamma di applicazioni mobili e industriali.

Caratteristiche del prodotto

Giroscopio digitale a tre assi:
- Intervallo di misurazione dinamica ±2000°/s
- Stabilità del bias zero: 3°/h (GJB, 10S, asse Z), 0,8°/h (ALLAN, asse Z)
Accelerometro digitale triassiale:
- Intervallo di misurazione dinamica ±200g
- Stabilità del bias zero: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)
Magnetometro digitale triassiale:2,5 gauss
Barometro digitale:300 mbar ~ 1100 mbar
Alta affidabilità:MTBF 20000h
Accuratezza garantita nell'intero intervallo di temperatura (-40°C ~ +80°C):Algoritmo di calibrazione e compensazione della temperatura ad alte prestazioni integrato
Adatto per il funzionamento in condizioni di forte vibrazione:6,06 G, 20 ~ 2000 Hz
Adatto per il funzionamento in condizioni di forte impatto:1000 G, 0,5 ms

Campo di applicazione

Trasportatore di movimento senza equipaggio
Comunicazione in movimento
Rilievo e mappatura
Piattaforma di stabilizzazione

Indicatori di prodotto

Indice prodotto 16488HB

Parametro	Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
Giroscopio
Intervallo di misurazione dinamica			500	2000	°/s
Stabilità del bias zero	Varianza Allan, asse Z		0,8		°/h
Stabilità del bias zero	Varianza Allan, assi X e Y		1,6		°/h
Stabilità del bias zero	Media 10 s (-40°C ~ +70°C, temperatura costante), asse Z		3		°/h
Stabilità del bias zero	Media 10 s (-40°C ~ +70°C, temperatura costante), assi X e Y		6		°/h
Bias zero	Intervallo di bias zero, asse Z		±0,07		°/s
Bias zero	Intervallo di bias zero, assi X e Y		±0,2		°/s
Variazione del bias zero nell'intero intervallo di temperatura, asse Z one			±0,02		°/s
Variazione del bias zero su temperatura, assi X e Y one			±0,06		°/s
Ripetibilità di avvii successivi, asse Z			0,002
Ripetibilità di avvii successivi, assi X e Y			0,006
Ripetibilità di avvio giorno per giorno, asse Z			0,003		/s
Ripetizione di avvio giorno per giorno, assi X e Y			0,009		°/s
Effetto dell'accelerazione lineare sul bias			0,002		°/s/g
Influenza delle vibrazioni sul bias zero, variazione prima e dopo la vibrazione two			0,002		°/s/g
Influenza delle vibrazioni sul bias zero, variazione prima e durante la vibrazione two			0,002		°/s/g
Fattore di scala	Accuratezza del fattore di scala, asse Z		0,3		%
Fattore di scala	Accuratezza del fattore di scala, assi X e Y		0,6		%
Non linearità del fattore di scala, asse Z			0,01		%FS
Non linearità del fattore di scala, assi X e Y			0,02		%FS
Passeggiata casuale angolare			0,15		°/√hr
Densità di rumore			0,001		°/s/√Hz
Risoluzione			3,052×10⁻⁷		/s/LSB
Larghezza di banda			200		Hz
Accelerometro
Intervallo di misurazione dinamica			16	200	g
Stabilità del bias zero	Varianza Allan		0,06		mg
Stabilità del bias zero	Media 10 s (-40°C ~ +70°C, temperatura costante)		0,4		mg
Bias zero	Intervallo di bias zero		2		mg
Variazione del bias zero nell'intero intervallo di temperatura, valore picco-picco one			4		mg
Ripetibilità di avvii successivi			0,5		mg
Ripetibilità all'avvio su base giornaliera			0,8		mg
Coefficiente di temperatura del bias zero		0,05	0,1		mg/°C
Fattore di scala	Accuratezza del fattore di scala		0,5		%
Non linearità del fattore di scala			0,1		%FS
Passeggiata casuale di velocità			0,029		m/s/√hr
Densità di rumore			0,025		mg/√Hz
Risoluzione			1,221×10⁻⁸		g/LSB
Larghezza di banda			200		Hz
Magnetometro
Intervallo del campo magnetico	Brg,xy		±13		gauss
Intervallo del campo magnetico	Brg,z		±25		gauss
Risoluzione			0,3		μT
Accuratezza di prua	Componente geomagnetica orizzontale 30 μT, 25°C		±2,5		deg
Intervallo di misurazione dinamica			2,5		gauss
Bias zero	Ambiente non magnetico		15		mgauss
Barometro
Intervallo di misurazione dinamica		300		1100	mbar
Bias zero			4,5		mbar
Interfaccia di comunicazione
SPI a 1 via	Velocità di trasmissione			15	MHz
CAN a 1 via	Velocità di trasmissione			1	MHz
Frequenza di campionamento	SPI	2460	2460		Hz
Frequenza di campionamento	CAN	200
Caratteristiche elettriche
Tensione		3,0	3,3	3,6	V
Consumo energetico				1,5	W
Ripple	P-P			100	mV
Tempo di stabilizzazione	Da 0V a 3,3V			80	ms
Caratteristiche strutturali
Dimensioni			47×44×14		mm
Peso			50		g
Ambiente di utilizzo
Temperatura operativa		-40		70	°C
Temperatura di stoccaggio		-45		75	°C
Vibrazione			20~2000Hz, 6,06g
Impatto			1000g, 0,5 ms
Affidabilità
MTBF			20000		h
Tempo di lavoro continuo			120		h

one: Calcola la deviazione zero dell'intero processo di variazione della temperatura, la velocità di variazione della temperatura è ≤ 1°C/min e l'intervallo di temperatura è -40°C ~ +70°C

two: La condizione di vibrazione è 6,06 G, 20Hz ~ 2000Hz

Disegno di contorno
