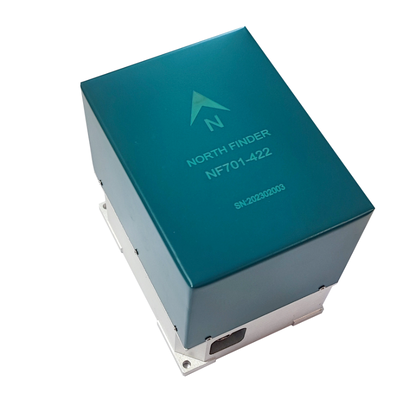

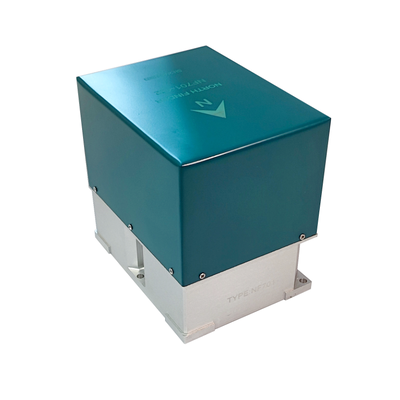

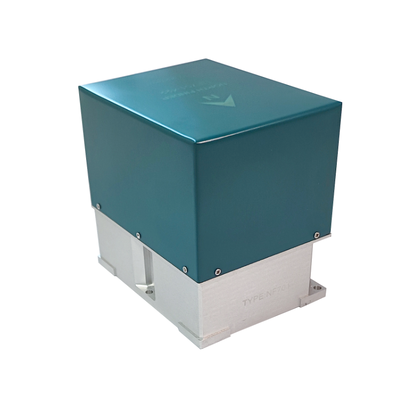

Girobussola North Finder ad alta precisione da 0,3 gradi con interfaccia RS422 per miniere sotterranee

Name: Girobussola North Finder ad alta precisione da 0,3 gradi con interfaccia RS422 per miniere sotterranee
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: NF701A
Price: 8,750.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	NF701A

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO 9001:2015, CE, RoHS

Precisione di localizzazione del nord:

<= 0,3 gradi (NF701A)

Dimensione del localizzatore nord:

115×90×110 mm

Produzione:

RS422

Precisione orizzontale (1 sigma):

<= 0,05 gradi

Risoluzione di azimut:

<= 0,5 gradi

Peso:

<= 2 kg

Evidenziare:

fiber optic gyro north finder

mining tunnel boring directional survey

0.3 deg accuracy NF701A seeker

Descrizione del prodotto

Sistema di ricerca del nord giroscopica ad alta precisione per il rilevamento del vero nord e la misurazione della direzione

Il Fiber Optic Gyro North Finder NF701A è uno strumento di rilevamento direzionale robusto per le operazioni di estrazione mineraria sotterranea e di perforazione di gallerie.La sua tecnologia di ricerca del nord basata su FOG fornisce dati di azimut affidabili in ambienti sotterranei magneticamente rumorosi in cui le bussole convenzionali falliscono, funzionando perfettamente da -40 a +70°C.

Dimensioni

115 x 90 x 110 mm

Specifiche tecniche

Tempo di ricerca verso nord: ≤ 3 minuti
Accuratezza di ricerca nord (1 sigma): ≤ 0,3 gradi (NF701A); ≤ 0,5 gradi (NF701B)
Accuratezza orizzontale: ≤ 0,05 gradi (1 sigma)
Circonferenza: ≤ 0,5 gradi (1 sigma)
Peso: ≤ 2 kg
Fonte di alimentazione: DC 12V ~ 24V
Consumo di energia: 15 W (picco)
Interfaccia: RS422
Modalità di funzionamento: autocontrollo automatico in fase di accensione, ricerca nord controllata tramite il computer superiore

Requisiti ambientali

Temperatura di funzionamento: da -40°C a +70°C
Temperatura di conservazione: da -55°C a +85°C
Umidità: umidità relativa inferiore al 95%

Affidabilità

MTBF ≥ 1000 ore
MTTR ≤ 30 minuti

Applicazioni ideali

Guida della macchina di perforazione del tunnel:Indirizzo preciso per la navigazione TBM nei progetti di gallerie a lunga distanza
Esame delle miniere sotterranee:Nordico di riferimento senza magnetismo per la deriva e l'allineamento dell'albero
Sviluppo delle miniere di carbone:Dati di azimut affidabili per la pianificazione degli pozzi di ventilazione e delle gallerie
Costruzione della metropolitana:Controllo direzionale accurato per il perforazione di gallerie metropolitane
Progetti di gallerie idroelettricheNordico di riferimento per la deviazione delle acque e la costruzione di gallerie penstock

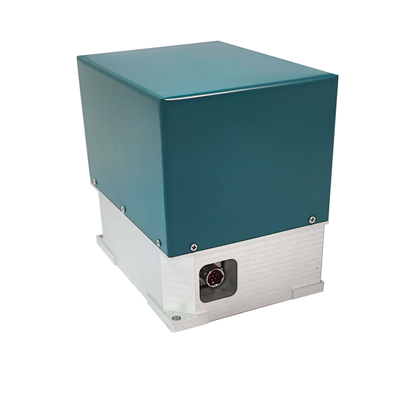

Configurazione della presa esterna (interfaccia Y50EX-0607TX2)

Numero di pin della spina	Definizione funzionale
a)	DC12V ~ 24V
b	DC12V ~ 24V GND
c	TD+
d	TD-
e	RD+
f	Ricerca e sviluppo.
g	GND
