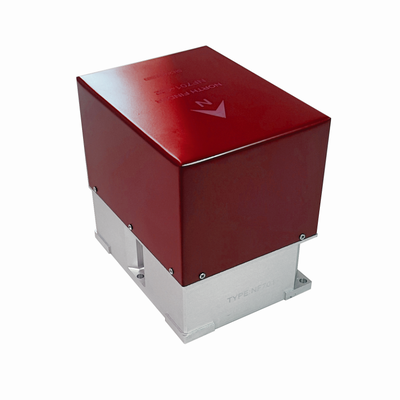

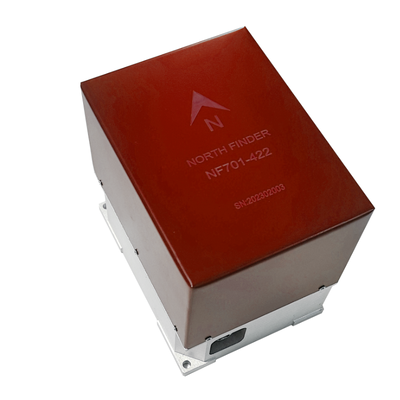

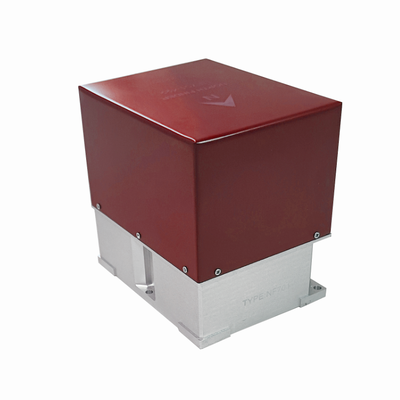

Alta precisione 0,3 gradi Precisione FOG Nord Finder con RS422 Interfaccia e Compatto 115 x 90 x 110mm Design

Name: Alta precisione 0,3 gradi Precisione FOG Nord Finder con RS422 Interfaccia e Compatto 115 x 90 x 110mm Design
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: NF701A
Price: 8,750.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	NF701A

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO 9001:2015, CE, RoHS

Precisione di localizzazione del nord:

<= 0,3 gradi (NF701A)

Dimensione del localizzatore nord:

115×90×110 mm

Produzione:

RS422

Precisione orizzontale (1 sigma):

<= 0,05 gradi

Risoluzione di azimut:

<= 0,5 gradi

Peso:

<= 2 kg

Evidenziare:

high precision FOG north finder

oil gas well surveying equipment

0.3 deg accuracy NF701A geophysical seeker

Descrizione del prodotto

Finder nord FOG ad alta precisione per esplorazione geofisica di pozzi di petrolio e gas

Visualizzazione del prodotto

L'NF701A High Precision FOG North Finder è uno strumento essenziale per le operazioni di esplorazione geofisica e di rilevamento di pozzi di petrolio e gas.3 gradi di precisione fibra ottica tecnologia giroscopio fornisce affidabile vero nord di riferimento indipendente da campi magnetici, essenziale per la misurazione accurata della traiettoria del pozzo e l'orientamento della ricerca sismica nei siti di esplorazione remoti.

Dimensioni

115 x 90 x 110 mm

Specifiche tecniche

Tempo di ricerca verso nord: ≤ 3 minuti
Accuratezza di ricerca nord (1 sigma): ≤ 0,3 gradi (NF701A); ≤ 0,5 gradi (NF701B)
Accuratezza orizzontale: ≤ 0,05 gradi (1 sigma)
Circonferenza: ≤ 0,5 gradi (1 sigma)
Peso: ≤ 2 kg
Fonte di alimentazione: DC 12V ~ 24V
Consumo di energia: 15 W (picco)
Interfaccia: RS422
Modalità di funzionamento: autocontrollo automatico in fase di accensione, ricerca nord controllata tramite il computer superiore

Requisiti ambientali

Temperatura di funzionamento: da -40°C a +70°C
Temperatura di conservazione: da -55°C a +85°C
Umidità: umidità relativa inferiore al 95%

Affidabilità

MTBF ≥ 1000 ore
MTTR ≤ 30 minuti

Applicazioni ideali

Esame della traiettoria dei pozzi di petrolio:Azimut preciso per la perforazione direzionale e il posizionamento del pozzo
Orientazione della ricerca sismica:Allineamento preciso della matrice geofonica per l'acquisizione sismica 3D
Esplorazione di campi di gas:Referenza nord per il posizionamento della trivella di prospezione
Sviluppo di pozzi geotermici:Controllo direzionale per la messa a segno dei serbatoi geotermici
Perforazioni per l'esplorazione minerale:Dati di azimut per la trivellazione del nucleo e la delimitazione delle risorse

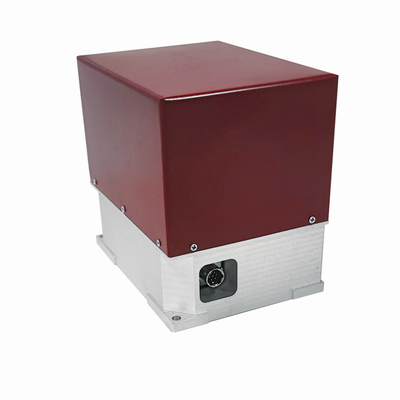

Configurazione della presa esterna (interfaccia Y50EX-0607TX2)

Numero di pin della spina	Definizione funzionale
a)	DC12V ~ 24V
b	DC12V ~ 24V GND
c	TD+
d	TD-
e	RD+
f	Ricerca e sviluppo.
g	GND
