Fibra ottica di allineamento rapido Giroscopio Nordfinder con precisione di 0,3 gradi e interfaccia RS422 per la ricerca del vero nord

Name: Fibra ottica di allineamento rapido Giroscopio Nordfinder con precisione di 0,3 gradi e interfaccia RS422 per la ricerca del vero nord
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: NF701A
Price: 8,750.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	NF701A

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO 9001:2015, CE, RoHS

Precisione di localizzazione del nord:

<= 0,3 gradi (NF701A)

Dimensione del localizzatore nord:

115×90×110 mm

Produzione:

RS422

Precisione orizzontale (1 sigma):

<= 0,05 gradi

Risoluzione di azimut:

<= 0,5 gradi

Peso:

<= 2 kg

Evidenziare:

fiber optic gyro north finder

satellite antenna alignment pointing system

0.3 deg accuracy NF701A gyro seeker

Descrizione del prodotto

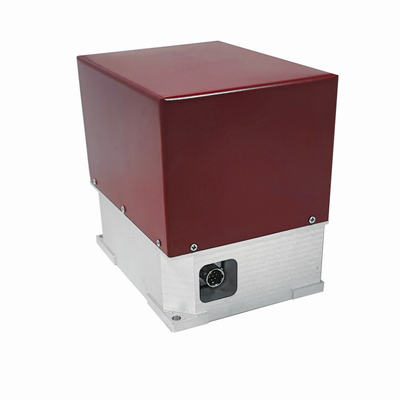

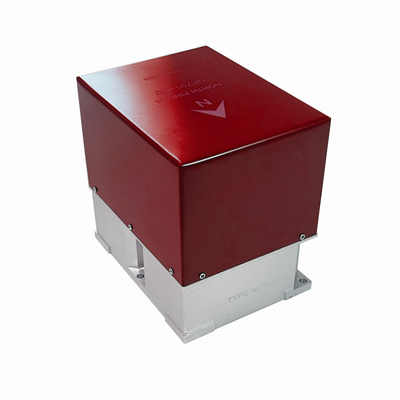

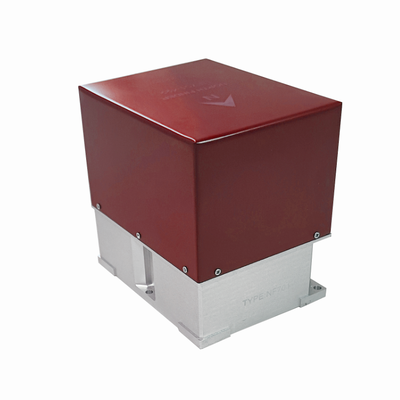

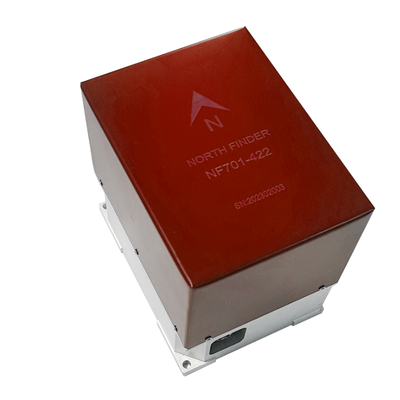

Sistema di orientamento rapido giroscopio in fibra ottica

L'NF701A Fiber Optic Gyro North Finder fornisce un riferimento vero nord rapido e accurato per l'allineamento dell'antenna di comunicazione satellitare.La precisione di 3 gradi consente una precisa impostazione iniziale dell'azimut per i terminali VSAT, stazioni terrestri di teletrasporto e sistemi SATCOM mobili, riducendo il tempo di puntamento dell'antenna e garantendo l'acquisizione ottimale del segnale satellitare.

Dimensioni

115 x 90 x 110 mm

Specifiche tecniche

Tempo di ricerca verso nord: ≤ 3 minuti
Accuratezza di ricerca nord (1 sigma): ≤ 0,3 gradi (NF701A); ≤ 0,5 gradi (NF701B)
Accuratezza orizzontale: ≤ 0,05 gradi (1 sigma)
Circonferenza: ≤ 0,5 gradi (1 sigma)
Peso: ≤ 2 kg
Fonte di alimentazione: DC 12V ~ 24V
Consumo di energia: 15 W (picco)
Interfaccia: RS422
Modalità di funzionamento: autocontrollo automatico in fase di accensione, ricerca nord controllata tramite il computer superiore

Requisiti ambientali

Temperatura di funzionamento: da -40°C a +70°C
Temperatura di conservazione: da -55°C a +85°C
Umidità: umidità relativa inferiore al 95%

Affidabilità

MTBF ≥ 1000 ore
MTTR ≤ 30 minuti

Applicazioni ideali

Allineamento del terminale VSAT:Rapido riferimento verso nord per la rapida installazione e messa in servizio del VSAT
Teletrasporto stazioni terrestri:Azimut preciso per antenne di comunicazione satellitare a grande apertura
Sistemi SATCOM mobili:Acquisizione di terminali satellitari montati su veicoli
Array di radiotelescopi:Orientazione accurata delle antenne di osservazione astronomica
Stazioni di trasmissione a collegamento superiore:Confidabile nord per la trasmissione televisiva e radiofonica via satellite

Configurazione della presa esterna (interfaccia Y50EX-0607TX2)

Numero di pin della spina	Definizione funzionale
a)	DC12V ~ 24V
b	DC12V ~ 24V GND
c	TD+
d	TD-
e	RD+
f	Ricerca e sviluppo.
g	GND
