16488HB Unità di misurazione inerziale MEMS IMU con giroscopio da 0,8 gradi/ora, accelerometro da 0,06 mg e larghezza di banda di 200 Hz per apparecchiature di mappatura topografica

Name: 16488HB Unità di misurazione inerziale MEMS IMU con giroscopio da 0,8 gradi/ora, accelerometro da 0,06 mg e larghezza di banda di 200 Hz per apparecchiature di mappatura topografica
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Marchio:	FIREPOWER
Numero di modello:	16488HB

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Stabilità del bias:

0,8 gradi/h

Larghezza di banda:

200Hz

Intervallo dinamico di misura:

500/2000 gradi/s

Camminata casuale angolare:

0,15 gradi/rt-ora

Misurare:

47x44x14mm

Gamma dell'accelerometro:

16/200 g

Stabilità del bias dell'accelerometro:

00,06 mg

Peso:

50 g

Evidenziare:

MEMS inertial measurement unit IMU

surveying mapping equipment sensor

0.8 deg/h gyro 16488HB accelerometer

Descrizione del prodotto

AIdis16488 MEMS Unità di misurazione inerziale IMU 0,8 deg/h Girosciopio accelerometro per apparecchiature di mappatura di rilevamento

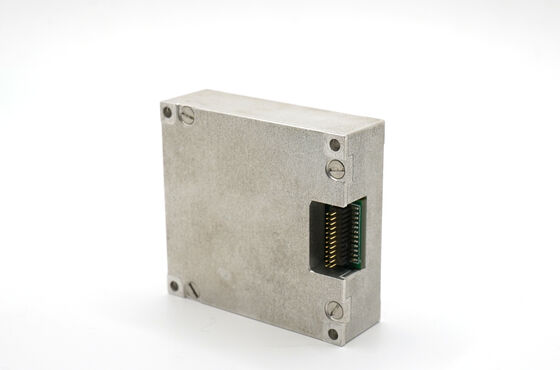

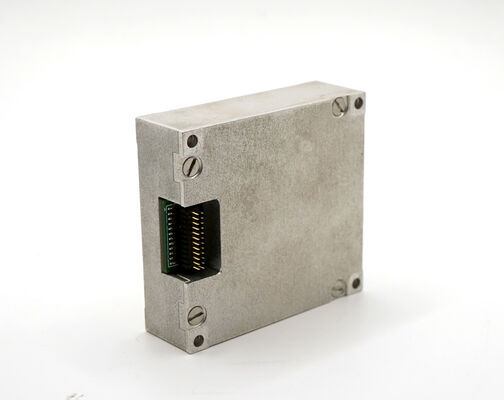

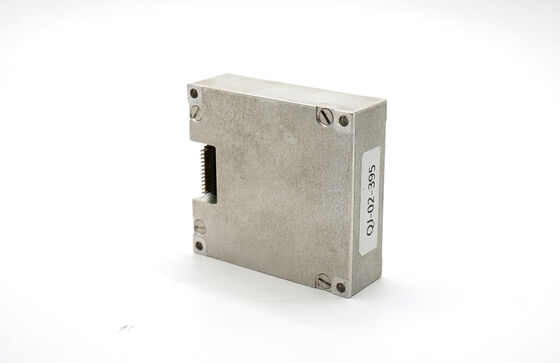

Visualizzazione del prodotto

L'unità di misurazione inerziale MEMS 16488HB è ottimizzata per apparecchiature di rilevamento e mappatura che richiedono una precisa compensazione del movimento.06mg accelerometro fornisce dati di precisione di orientamento e velocità per LiDAR mobile, fotogrammetria e sistemi integrati GNSS/IMU. La completa compensazione della temperatura garantisce misurazioni affidabili in condizioni di campo esterno da -40 a +70°C.

Caratteristiche del prodotto

0.8 deg/h giroscopio e 0,06 mg accelerometro per sensori di movimento di precisione
Magnetometro e barometro integrati per il georeferenziamento completo
larghezza di banda di 200 Hz per la compensazione del movimento dinamico della piattaforma
SPI a 2460 Hz per acquisizione dati ad alta velocità
Intervallo di funzionamento da -40 a +70°C per uso sul campo in tutti i periodi meteorologici
Dimensioni compatte di 47x44x14 mm per strumenti di rilevamento portatili

Campo di applicazione

Sistemi mobili di scansione LiDAR e laser
Fotogrammetria aerea e mappatura ortomosaica
Posizionamento integrato GNSS/IMU per indagini geospaziali
Modellazione 3D delle città e ispezione delle infrastrutture
Mappa delle linee di trasporto e dei servizi sotterranei

16488HB Specificativi del prodotto

Parametro	Condizioni di prova	Min.	Tipico	Max.	Unità
Giroscopio
Intervallo dinamico di misura			500	2000	deg/s
Stabilità di bias zero	Varianza di Allan, asse Z		0.8		deg/h
Stabilità di bias zero	Variazione di Allan, asse X/Y		1.6		deg/h
Stabilità di bias zero	10 secondi in media, -40~+70°C, asse Z		3		deg/h
Passeggiata casuale angolare			0.15		deg/rt-ora
Nonlinearità del fattore di scala	Asse Z		0.01		% FS
Larghezza di banda			200		Hz
Accelerometro
Intervallo dinamico di misura			16	200	g
Stabilità di bias zero	Variazione di Allan		0.06		mg
Larghezza di banda			200		Hz
Magnetometro
Intervallo dinamico di misura			2.5		gauss
Precisione della rotta	30 μT, 25°C		±2.5		deg
Barometro
Intervallo dinamico di misura		300		1100	mbar
Comunicazione
SPI unidirezionale	Tasso di Baud			15	MHz
Capacità di trasmissione a una direzione	Tasso di Baud			1	MHz
Frequenza di campionamento	SPI		2460		Hz
Altri dispositivi
Voltaggio		3.0	3.3	3.6	V.
Consumo di energia				1.5	W
Fisica
Dimensione			474414		mm
Peso			50		g
Ambiente
Temperatura di funzionamento		- Quaranta.		70	°C
Vibrazione			20-2000 Hz, 6,06 g
Impatto			1000 g, 0,5 ms
Affidabilità
MTBF			20000		h

Tasso di variazione della temperatura ≤ 1°C/min, da -40°C a +70°C
Condizione di vibrazione: 6.06G, 20Hz~2000Hz
