Sistema di navigazione inerziale MEMS INS per macchine agricole con GNSS

Name: Sistema di navigazione inerziale MEMS INS per macchine agricole con GNSS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100E
Price: 800 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	INS100E
MOQ:	1
prezzo:	800$
Condizioni di pagamento:	L/c, t/t
Capacità di approvvigionamento:	1000pcs

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Accuratezza della voce:

0.1°

Precisione dell'atteggiamento:

0.1°

Precisione di posizionamento:

1.5m;1cm+1ppm

Intervallo di acc:

± 16 g

Acc bias stability:

0.2 mg

Gamma della girobussola:

±500°/s

bias giroscopico:

4°/h

Dimensione:

80 mm×53 mm×23 mm

Imballaggi particolari:

Cartone

Capacità di alimentazione:

1000pcs

Evidenziare:

piattaforma girevole giroscopica 70kg

simulatore giroscopico di moto 70kg

2" simulatore giroscopico di moto

Descrizione del prodotto

Sistema di navigazione inerziale per macchine agricole con GNSS

Specifiche di Prestazione

Progetto	Metriche (RMS)	Osservazione
Accuratezza di direzione	0.1°	GNSS valido
Mantenimento della direzione	0.2°/min	Guasto GNSS
Accuratezza dell'assetto	0.1°	GNSS valido (Singolo punto L1/L2, RTK)
Mantenimento dell'assetto	0.2°/min	Guasto GNSS
Accuratezza di posizionamento (Orizzontale)	1.5m; 1cm+1ppm	GNSS valido; RTK (Singolo punto L1/L2; Differenziale)
Accuratezza di posizionamento (Elevazione)	2.5m; 2cm+1ppm	GNSS valido; RTK (Singolo punto L1/L2; Differenziale)
Mantenimento della posizione	20m	Guasto GNSS (Sbloccato per 60s)
Accuratezza della velocità orizzontale	0.1m/s	GNSS valido (Singolo punto L1/L2, RTK)
Campo di misura del giroscopio	±500°/s
Stabilità dello zero bias del giroscopio	4°/h	Varianza di Allan
Campo di misura dell'accelerometro	±16g	Personalizzabile 200 g
Stabilità dello zero bias dell'accelerometro	0.2mg	Varianza di Allan
Avvio a freddo della scheda satellitare	< 30 secondi	Ambiente aperto
Avvio a caldo della scheda satellitare	5 secondi	Ambiente aperto

Specifiche Tecniche

Caratteristica	Specifiche
Tipo di ricevitore	BDS B1I/B2I/B3I GPS L1C/A/L2P (Y)/L2C/L5 GLONASS G1/G2 Galileo E1/E5a/E5b QZSS L1/L2/L5
Interfaccia di comunicazione (RS232)	Percorso 2
Interfaccia di comunicazione (RS422)	Percorso 1
Tensione	9~36VDC
Consumo energetico	≤3W
Ripple	100 mV P-P
Dimensioni	80 mm53 mm23mm
Peso	≤150g
Temperatura di esercizio	-40℃~+60℃
Temperatura di stoccaggio	-45℃~+65℃
Vibrazioni	20~2000Hz, 6.06g
Impatto	30g, 11ms
Grado di protezione	IP65
MTBF	30000h
Durata	> 15 anni
Tempo di lavoro continuo	>24h

Nota: Baseline efficace di 2m di doppia antenna, o allineamento dinamico di antenna singola

Panoramica del Prodotto

Il sistema di navigazione integrato INS100E è dotato di giroscopio e accelerometro MEMS ad alte prestazioni integrati, in grado di ricevere dati GNSS interni. Implementa algoritmi di fusione multi-sensore e soluzioni di navigazione integrate, con capacità di navigazione inerziale a breve termine durante il guasto del GNSS.

Questo prodotto offre alta affidabilità e forte adattabilità ambientale. Con software personalizzabile, è adatto a varie applicazioni tra cui veicoli industriali a movimento autonomo, veicoli senza equipaggio, navi senza equipaggio, comunicazione in movimento, mappatura e piattaforme stabili.

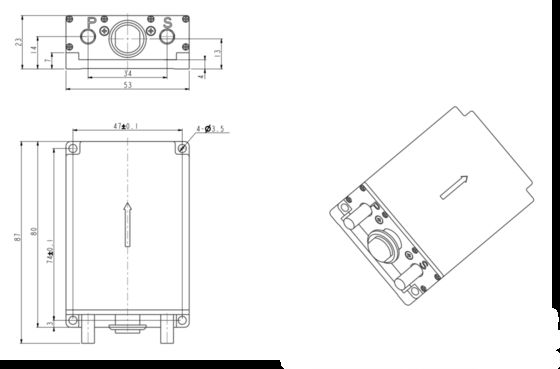

Dimensioni complessive
