Sistema di navigazione integrato a bassa stabilità zero con giroscopio a fibra e acceleratore Mems

Sistema di navigazione integrato a bassa stabilità zero con giroscopio a fibra e acceleratore Mems

Descrizione del prodotto

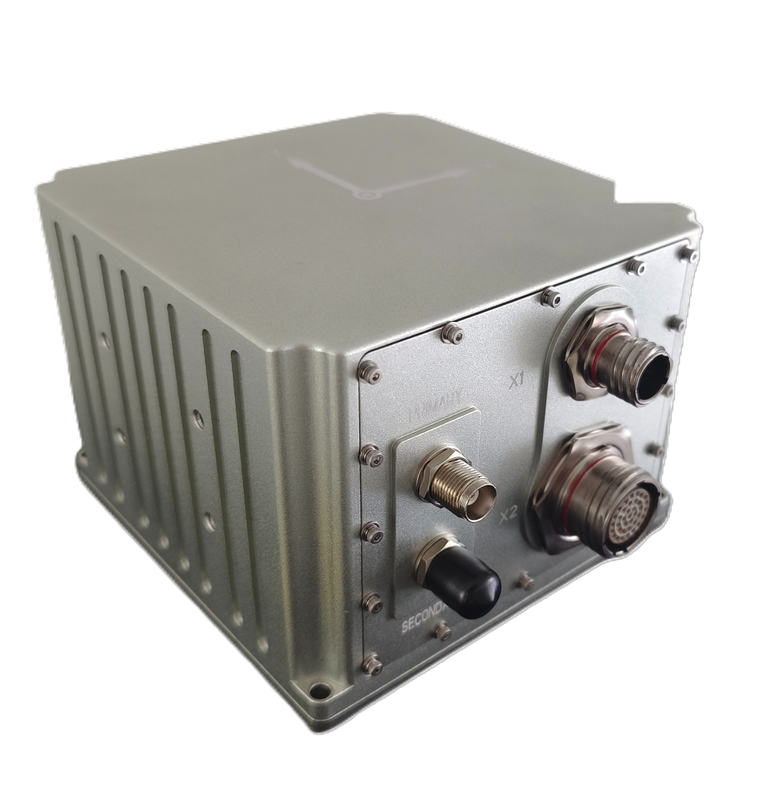

Il sistema di navigazione integrato in fibra ottica GI300A si basa su un giroscopio a fibra ottica a circuito chiuso, accelerometro e scheda di ricezione GNSS di fascia alta.È implementato attraverso algoritmi di fusione multi-sensore e calcolo di navigazione, soddisfacendo i requisiti di misurazione precisi per le informazioni sull'atteggiamento, la direzione e la posizione in applicazioni quali sistemi mobili di misurazione ad alta precisione e grandi veicoli aerei senza pilota.

Caratteristiche del prodotto

• Il sistema dispone di modalità di navigazione integrata inerziale/satellitare e di modalità di navigazione inerziale pura.
• In modalità di navigazione integrata inerziale/satellitare, le informazioni di posizionamento satellitare ricevute dal ricevitore interno del GNSS possono essere utilizzate per la navigazione integrata, e l'inclinazione, il rotolamento, la rotta,posizione, velocità, tempo e altre informazioni del vettore possono essere fornite; dopo la perdita del segnale, vengono fornite la posizione, la velocità e l'atteggiamento della soluzione inerziale,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm, con una certa funzione di mantenimento della rotta in breve tempo e precisione di posizionamento a livello di metro in breve tempo.Nella modalità di navigazione combinata,è possibile produrre informazioni di post-elaborazione per il software di post-elaborazione IE di NovAtel per l'elaborazione.
• Dopo l'avvio della modalità pura inerzia (cioè la fusione GPS non è mai stata eseguita dopo l'accensione e, se dopo la fusione la funzione di blocco si interrompe nuovamente, appartiene alla modalità di navigazione integrata),ha una funzione di misurazione accurata dell'atteggiamento, può fornire l'indice di inclinazione e direzione, e la modalità pura inerziale può trovare il nord in modo statico.

Parametro tecnico

Nota:

1 L'allineamento è valido; 2 sono richieste condizioni di bordo e manovrabilità; 3 allineamento a doppia posizione e la differenza di direzione tra le due posizioni è superiore a 90 gradi;4 L'uscita a canale singolo è di 200 HzLa media è di 5 decimi.

Dimensioni

L138,5 mm x W136,5 mm x H102 mm ((L x W x H)
