Sistema di navigazione inerziale per la guida autonoma

Name: Sistema di navigazione inerziale per la guida autonoma
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI100C-B0
Price: 5,000.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	GI100C-B0
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE ROHS

Nome del prodotto:

Sistema di navigazione integrato con GNSS

Precisione della rotta:

0.1° (rms)

Precisione dell'atteggiamento:

0.1° (rms)

Accuratezza della velocità orizzontale:

0.1m/s ((RMS)

Gamma della girobussola:

± 450°/s

giroscopio Stabilità di polarizzazione zero:

2°/h

Gamma dell'accelerometro:

± 16 g

Stabilità dell'acceleratore a bias zero:

30 μg

Temperatura di funzionamento:

-40℃~+60℃

Vibrazione:

5~2000 Hz

Imballaggi particolari:

spugna + cartone

Capacità di alimentazione:

500/mese

Evidenziare:

MEMS INS a guida autonoma

Sistema di navigazione inerziale

MEMS INS con basso bias giroscopico

Descrizione del prodotto

Sistema di navigazione inerziale per la guida autonoma

Descrizione del prodotto

Il sistema di navigazione integrato GI100C-B0 è costituito da sensori MEMS e da una scheda ricevitrice GNSS di fascia alta (NovAtel-718D),che è implementato attraverso algoritmi di fusione multi-sensore e di navigazione. Questo prodotto ha un'elevata affidabilità e una forte adattabilità ambientale. Abbinando diversi software, il prodotto può essere ampiamente utilizzato in settori quali droni, veicoli senza pilota,rilevamento e mappatura, bussole marine, piattaforme stabili e veicoli sottomarini.

Funzioni principali

Il sistema di navigazione integrato utilizza il ricevitore GNSS per ricevere informazioni di navigazione satellitare per la navigazione combinata, fornendo l'altezza, il rotolamento, la direzione, la posizione, la velocità, il tempo del vettore, ecc.Dopo aver perso il segnale, fornisce le informazioni di posizione, velocità e atteggiamento della soluzione inerziale e ha una certa funzione di mantenimento della precisione di navigazione in breve tempo.può produrre le informazioni grezze che possono essere utilizzate per il post-elaborazione da elaborare dal software di post-elaborazione IE di NovAtel.

Indice di prestazione

Progetto		Indicatori
Precisione della rotta	GNSS doppio (linea di base 2m)	0.1° ((RMS)
	GNSS unico	0.2° ((RMS)
	Post-elaborazione	00,03° ((RMS)
	Mantenimento della rotta (fallimento del GNSS)	1°/min ((RMS)
Accuratezza dell'atteggiamento	GNSS valido (punto unico L1/L2)	0.1° ((RMS)
	Combinazione inerzia/odometro (facoltativo)	0.1° ((RMS)
	Post-elaborazione	0.02° ((RMS)
	Tenuta in attesa (fallimento GNSS)	1°/min ((RMS)
Precisione di posizionamento orizzontale	GNSS valido, singolo punto L1/L2	1.2m ((RMS)
	Combinazione inerzia/odometro (facoltativo)	2 ‰ D (D rappresenta il chilometraggio, CEP)
	NT1	2cm+1ppm ((RMS)
	Post-elaborazione	1cm+1ppm ((RMS)
	Fallimento del GNSS	1m/10s, 10m/30s, 20m/60s (RMS)
Accuratezza della velocità orizzontale	GNSS valido, singolo punto L1/L2	0.1m/s ((RMS)
	Combinazione inerzia/odometro (facoltativo)	0.1m/s ((RMS)
	Combinazione inerziale/DVL (facoltativo)	0.2m/s ((RMS)
Giroscopio	Intervallo di misura	± 450°/s
Giroscopio	Stabilità di bias zero	2°/h
Accelerometro	Intervallo di misura	± 16 g
Accelerometro	Stabilità di bias zero	30 μg
Interfaccia di comunicazione	RS422 / RS232	Strada 7
	CAN (facoltativo)	Strada 1
		Frequenza di Baud fino a 1 Mbps
		Frequenza di trasmissione fino a 200 Hz
	Interfaccia Ethernet	10M
	Input differenziale del odometro (facoltativo)	Strada 2
	PPS	Strada 1
	Evento	Strada 1
Caratteristiche elettriche	Voltaggio	9~36VDC
	Consumo di energia	≤ 10 W
	Memoria integrata (facoltativo)	16G
Caratteristiche strutturali	Dimensione	117 mm × 96 mm × 39,8 mm
Caratteristiche strutturali	Peso	≤ 0,4 kg
Ambiente di utilizzo	Temperatura di funzionamento	-40°C~+60°C
	Temperatura di conservazione	-45°C~+65°C
	Vibrazione	5~2000Hz,2g
	Impatto	30 g, 11 ms
Affidabilità	MTBF	30000 ore
	Durata di vita	> 15 anni
	Tempo di lavoro continuo	> 24 ore

Struttura del prodotto

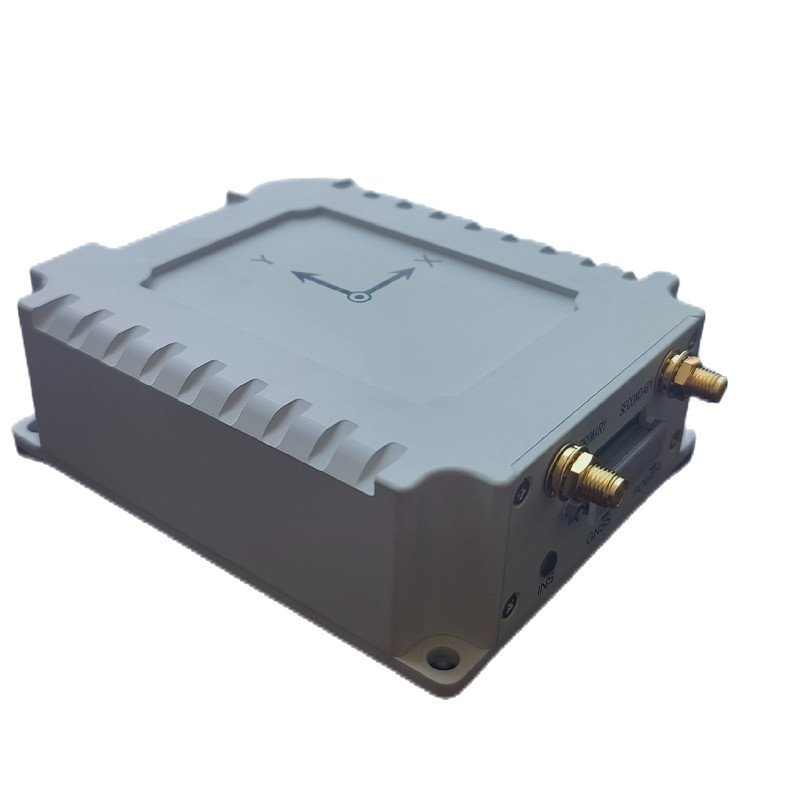

Sistema di navigazione inerziale per la guida autonoma 0

L117mm x W96mm x H39.8mm ((L x W x H)

Sistema di navigazione inerziale per la guida autonoma 1
