Sistema di navigazione inerziale MEMS per rilevamento e mappatura

Name: Sistema di navigazione inerziale MEMS per rilevamento e mappatura
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300C
Price: 5,000.00 USD
Availability: InStock

Marchio:	AVIC
Numero di modello:	GI300C
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE ROHS

Nome del prodotto:

Sistema di navigazione inerziale MEMS

Precisione dell'atteggiamento:

0.02 gradi (rms)

Precisione della rotta:

0.1° (rms)

Gamma della girobussola:

±400°/sec

giroscopio Stabilità di polarizzazione zero:

≤0,3°/ora

Gamma dell'accelerometro:

±20 g

Stabilità dell'acceleratore a bias zero:

≤100µg

Interfaccia:

RS232/RS422/PPS

Consumo di energia:

≤8W

Temperatura di funzionamento:

-40℃~+60℃

Imballaggi particolari:

spugna + cartone

Capacità di alimentazione:

500/mese

Evidenziare:

Sistema di navigazione inerziale MEMS

Sistema di navigazione inerziale per il rilevamento

Sistema di navigazione inerziale per la mappatura

Descrizione del prodotto

Ricevitore GNSS High End e Sistema di Navigazione Inerziale MEMS per Rilevamento e Mappatura

Descrizione del Prodotto

GI300C è un sistema di navigazione inerziale compatto con giroscopio a fibra ottica (FOG) e accelerometri a sistema micro-elettromeccanico (MEMS), in grado di utilizzare informazioni esterne GNSS precise di temporizzazione e posizionamento per la navigazione integrata inerziale/satellitare. Quando le informazioni GNSS esterne non sono valide, il sistema di navigazione inerziale ha un'elevata capacità di mantenere l'accuratezza della navigazione inerziale pura.

Applicazione Principale

Drone
Razzo
Misurazione mobile
Rilevamento e misurazione di terreno, tunnel e altri tracciati
Piattaforma stabile ad alta precisione

Funzione Principale

Funzione di allineamento base oscillante/base mobile
Ricerca del nord automatica
Navigazione integrata con fusione multi-informazione GNSS/atmosfera esterna
Maggiore mantenimento dell'accuratezza nel tempo senza assistenza di informazioni esterne
Supporto agli utenti per la personalizzazione su richiesta

Indicatori Tecnici

Progetto	Condizioni di test	Indicatori
Accuratezza del posizionamento	GNSS esterno valido, punto singolo	Migliore dell'accuratezza del posizionamento satellitare esterno
	GNSS esterno valido, RTK	Migliore dell'accuratezza del posizionamento satellitare esterno
	Mantenimento della posizione orizzontale inerziale pura^①	100m/5min (CEP)
		600m/10min (CEP)
		2nm/30min (CEP)
	Mantenimento della posizione orizzontale combinata con la velocità dell'aria^②	1nm/30min (CEP)
Accuratezza di rotta	Antenna singola	0.1°^③
	Doppia antenna	0.2 °/L (L = lunghezza della linea di base) (RMS)
	Mantenimento della rotta	0.3°/30min (RMS), 1°/h (RMS)
	Accuratezza di ricerca del nord automatica	1 ° SecL, allineamento 15min^④
Accuratezza dell'assetto	GNSS valido	0.02° (RMS)
Accuratezza dell'assetto	Mantenimento dell'assetto (guasto GNSS)	0.3°/30min (RMS), 1°/h (RMS)
Accuratezza della velocità	GNSS valido, punto singolo L1/L2	0.1m/s (RMS)
Intervallo giroscopio	Intervallo di misurazione	±400°/s
Intervallo giroscopio	Stabilità di polarizzazione zero	≤0.3°/h
Accelerometro	Intervallo di misurazione	±20g
Accelerometro	Stabilità di polarizzazione zero	≤100µg
Dimensioni fisiche e caratteristiche elettriche	Tensione	9-36V DC
	Consumo energetico	≤8W
	Interfaccia	2 canali RS232, 1 canale RS422, 1 canale PPS (livello lVTTL/422)
	Dimensioni	111mm × 72mm × 43mm (L, W, H)
	Peso	≤450g
Caratteristiche ambientali	Temperatura di esercizio	-40℃~+60℃
	Temperatura di stoccaggio	-45℃~+70℃
	Vibrazione	5 ~ 2000Hz, 6.06 G (con ammortizzatore)
	Impatto	30g, 11 ms (con shock)
	Durata	> 15 anni
	Tempo di lavoro continuo	>24h
Nota:
① L'allineamento è valido;
② Per uso aereo, c'è una manovra di virata prima della combinazione della velocità dell'aria, e il test prende la velocità di volo di 150 km/H come esempio;
③ Condizioni a bordo, è necessario essere mobili;
④ Allineamento a due posizioni, la differenza di rotta tra le due posizioni è maggiore di 90 gradi

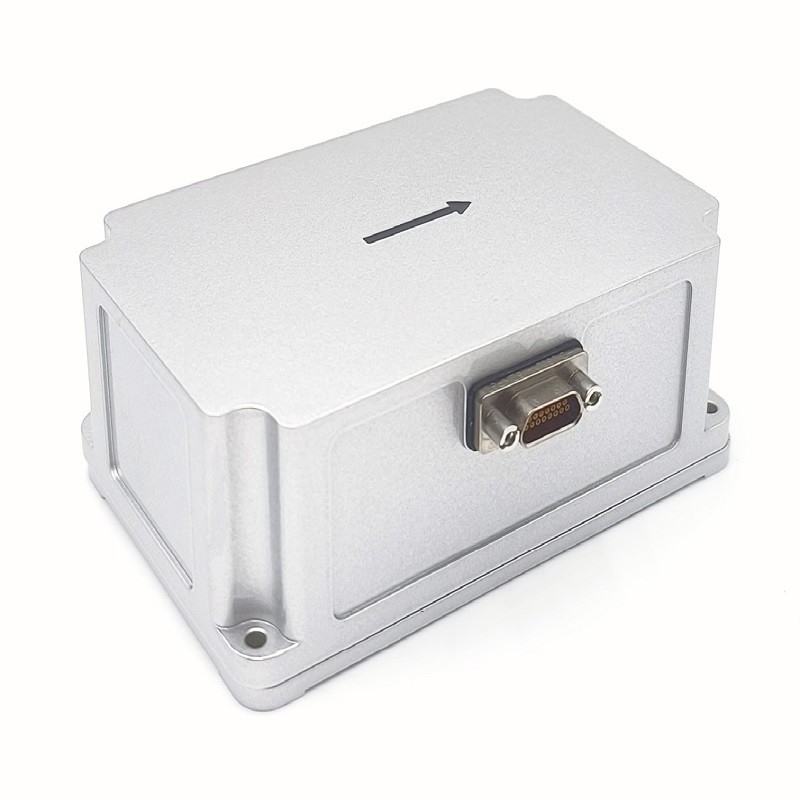

Struttura del Prodotto

L111mm x W72mm x H42.8mm (L x W x H)

Sistema di navigazione inerziale MEMS per rilevamento e mappatura 1
