Sistema di navigazione inerziale di precisione ±500°/s Intervallo con sensori giroscopici a fibra ottica RS422

Name: Sistema di navigazione inerziale di precisione ±500°/s Intervallo con sensori giroscopici a fibra ottica RS422
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS200A
Price: 5,000.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	INS200A
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Gamma della girobussola:

±500°/s

Stabilità del bias del giroscopio:

≤ 0,04°/h

Gamma dell'accelerometro:

±20 g

Stabilità del bias dell'accelerometro:

≤ 50 ug

Interfaccia:

CAN/RS422/Rete

Fornitore di energia:

18-36V

Peso:

≤6KG

Dimensione:

178*178*134,5 mm

Larghezza di banda:

> 300 Hz

Accuratezza della posizione:

≤1.5m

Imballaggi particolari:

spugna/scatola

Capacità di alimentazione:

500/mese

Evidenziare:

rs422 sistema di navigazione inerziale

Sistema di navigazione inerziale di precisione

Sistema di navigazione inerziale giroscopio in fibra ottica

Descrizione del prodotto

Sistema di navigazione inerziale di precisione ±500°/s Intervallo con sensori giroscopici a fibra ottica RS422

Descrizione del prodotto

Il sistema di navigazione integrato INS200A è dotato di un giroscopio MEMS ad alte prestazioni e di un accelerometro che possono ricevere dati GNSS esterni.realizzare fusione multi-sensore e algoritmo di navigazione integrato, e hanno capacità di navigazione inerziale a breve termine quando il GNSS non è valido.

Il prodotto ha un'elevata affidabilità e una forte adattabilità ambientale.
software, i prodotti possono essere ampiamente utilizzati nei settori dei veicoli aerei senza pilota tattici e industriali, dei veicoli senza pilota, delle navi senza pilota, delle bombe guidate per l'aviazione, delle munizioni intelligenti, dei razzi,comunicazione mobile, mappatura, cercatore e piattaforma stabile.

Parametri tecnici

Articolo		Indicatori
Giroscopio canale	Intervallo di misura	-500°/s +500°/s
	Risoluzione	≤ 0,01°/h
	Bias residuo	-0,02°/h +0,02°/h
	Passeggiata casuale	≤ 0,007°/√h
	Stabilità del bias a temperatura ambiente	≤ 0,04°/h ((1σ, 10s)
	Stabilità del bias al massimo temperatura	≤ 0,06°/h ((1σ, 10s)
	Temperatura normale Ripetibilità dei bias	≤ 0,04°/h ((1σ)
	Ripetibilità del bias al massimo temperatura	≤ 0,06°/h ((1σ)
	Nonlinearità del fattore di scala	≤ 30 ppm
	Ripetibilità per fattore di scala	≤ 30 ppm ((1σ)
	Orario di avvio del giroscopio	≤ 5 s
	Larghezza di banda giroscopico	> 300 Hz
	Errore di installazione residuo di tre assi giroscopio	≤ 10"
Accelerazione canale	Intervallo di misura	-20 g +20 g
	Stabilità del bias a temperatura totale	≤ 50 ug ((1 σ)
	Ripetibilità dei bias a temperatura massima	≤ 80 ug ((1 σ)
	Somma l' ora di inizio	≤ 5 s
	Errore residuo di installazione dell'aggiunta triassiale	≤ 10"

Precisione di allineamento
Allineamento accuratezza	Nord in cerca di tempo	≤ 5 minuti
	Ripetibilità dell'allineamento dell'angolo di marcia	≤ 0,08°/cosL
	Ripetibilità dell'allineamento del passo	≤ 0,005°
	Ripetibilità dell'allineamento dell'angolo di rotolamento	≤ 0,005°
	Modalità di ricerca nord	Opzionale

Precisione di navigazione integrata (efficace per via satellitare)
Precisione di navigazione integrata	Accuratezza, ovviamente. misurazione dell'angolo	≤ 0,06°
	Precisione del passo misurazione dell'angolo	≤ 0,03°

	Accuratezza della misura dell'angolo di rotolamento	≤ 0,03°


	Accuratezza della velocità	≤ 0,03 m/s
	Precisione della posizione	≤ 1,5 m
	Precisione della posizione	≤ 2 cm+1 ppm

Precisione di navigazione inerziale (satellite non valido)
Precisione di navigazione integrata	Accuratezza del mantenimento dell'angolo di marcia	≤ 0,06°/h
	Accuratezza di tenuta dell'angolo di passo	≤ 0,03°/h
	Accuratezza della manutenzione dell'angolo di rotolamento	≤ 0,03°/h
	Precisione di posizionamento orizzontale pura inerziale	≤1,0 miglia nautiche H ((5h)
	Precisione di posizionamento del navigatore integrato del chilometro	≤ 0,2% (chilometraggio superiore a 3 km)

Foto dettagliata

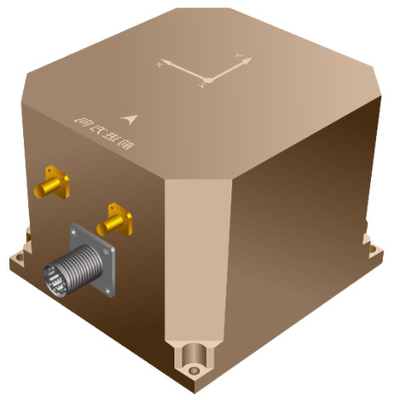

Sistema di navigazione inerziale di precisione ±500°/s Intervallo con sensori giroscopici a fibra ottica RS422 0

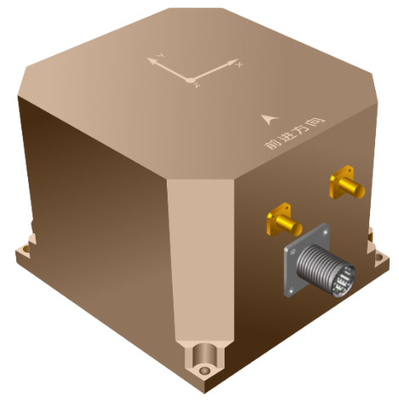

Sistema di navigazione inerziale di precisione ±500°/s Intervallo con sensori giroscopici a fibra ottica RS422 1

Foto di fabbrica

Pagamento e spedizione

Sistema di navigazione inerziale di precisione ±500°/s Intervallo con sensori giroscopici a fibra ottica RS422 3

Sistema di navigazione inerziale di precisione ±500°/s Intervallo con sensori giroscopici a fibra ottica RS422 4

Sistema di navigazione inerziale di precisione ±500°/s Intervallo con sensori giroscopici a fibra ottica RS422 5
