Sistema di navigazione inerziale GNSS ad alta precisione di grado tattico per il tracciamento delle navi

Sistema di navigazione inerziale GNSS ad alta precisione di grado tattico per il tracciamento delle navi

Marchio:	Firepower
Numero di modello:	INS100
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	L/C,T/T
Capacità di approvvigionamento:	100 al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Gamma della girobussola:

±300°/s

Gamma dell'accelerometro:

±50 g

Passeggiata aleatoria:

00,05 °/h

Stabilità del bias del giroscopio:

≤ 0,3°/h ((1σ)

Accuratezza di tenuta dell'angolo di passo:

≤0.2°/h

Larghezza di banda della girobussola:

300HZ

Non linearità del fattore di scala:

≤200ppm

Il Nord cerca il tempo:

≤5 min

Imballaggi particolari:

Scatole di legno

Capacità di alimentazione:

100 al mese

Evidenziare:

Sistema di navigazione inerziale GNSS di grado tattico

Sistema di navigazione inerziale GNSS ad alta precisione

Sistema di navigazione inerziale GNSS di tracciamento delle navi

Descrizione del prodotto

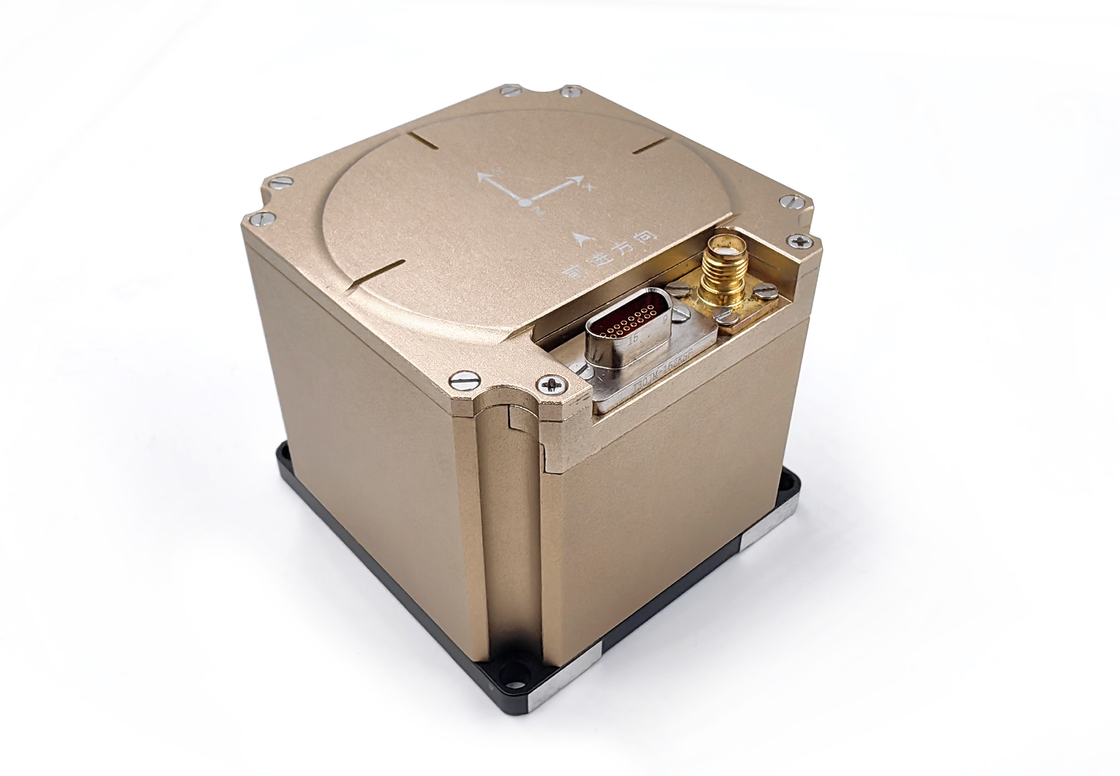

Sistema di navigazione inerziale GNSS ad alta precisione di grado tattico per il tracciamento delle navi

Sistema di navigazione inerziale GNSS ad alta precisione di grado tattico per il tracciamento delle navi 0

Descrizione del prodotto

INS-100 è un sistema di navigazione integrato ad alta precisione progettato per applicazioni impegnative che richiedono un'eccezionale precisione e affidabilità.È dotato di tre giroscopi a fibra ottica a 40 gradi auto-sviluppati, tAccelerometri MEMS a tre autonomi, e moduli GNSS avanzati. Sfruttando la fusione multi-sensore e sofisticati algoritmi di navigazione integrati,il sistema offre un posizionamento e una navigazione precisi anche in ambienti complessi e dinamici.

Con la sua elevata affidabilità e la sua forte adattabilità all'ambiente, l'INS-100 è adatto a una vasta gamma di applicazioni, tra cui la guida autonoma, i veicoli aerei senza pilota (UAV),rilevamento e mappatura geospaziali, bussole marittime, piattaforme stabilizzate, capsule elettro-ottiche e veicoli sottomarini.rendendolo una scelta ideale per le industrie che richiedono capacità di navigazione e di rilevamento del movimento superiori.

Le funzioni principali del sistema di navigazione integrato sono le seguenti:

La funzione di allineamento iniziale è completata utilizzando l'uscita del dispositivo inerziale e possono essere eseguiti l'allineamento della base di scossa e l'allineamento in movimento;
Le informazioni GPS ricevute dall'esterno possono essere utilizzate per completare la funzione di navigazione integrata e fornirne informazioni come angolo, velocità e posizione.
Dopo la perdita del segnale satellitare, l'uscita del dispositivo inerziale e l'input del chilometro possono essere utilizzati per continuare il calcolo della navigazione;
Può produrre una produzione grezza giroscopica ad alte prestazioni e ad alto tasso di campionamento e aggiungere dati grezzi per un controllo stabile della piattaforma.
Il programma e i parametri di configurazione possono essere aggiornati online tramite la porta seriale.

Parametri principali

Tecnologia giroscopica

Progetto		Indicatori	Commento
Giroscopio	Intervallo di misura	-300°/s ~+300°/s
	Risoluzione	≤ 0,5°/h
	Bias residuo	-1,0°/h ~+1,0°/h
	Passeggiata casuale	00,05 o /h
	Biasstabilità a temperatura ambiente	≤ 0,3°/h ((1σ)	10 secondi di levigamento, risultato della prova in 1 ora
	Biasstabilità a temperatura massima	≤ 0,5°/h ((1σ)	10 secondi di levigamento, risultato della prova in 1 ora
	Biasrepetibilità a temperatura normale	≤ 0,3°/h ((1σ)	Statistiche di 6 dati di prova
	Biasrepetibilità a temperatura massima	≤ 0,5°/h ((1σ)	Prendere 2 Biasdata a temperatura massima, alta temperatura, bassa temperatura e temperatura normale rispettivamente
	Nonlinearità del fattore di scala	≤ 200 ppm	Temperatura totale e temperatura costante
	Ripetibilità per fattore di scala	≤ 200 ppm ((1σ)	Temperatura totale e temperatura costante
	Orario di avvio del giroscopio	≤ 5 s
	Larghezza di banda giroscopico	300 Hz	Assicurazione della progettazione, prove di lotti
	Errore residuo di installazione del giroscopio a tre assi	≤ 30"

Indicatori tecnici dell'accelerometro

Progetto		Indicatori	Commento
Accelerazione	Intervallo di misura	-50 g ~ +50 g	Garanzia di progettazione e selezione
	Nonlinearità del fattore di scala	≤ 200 ppm	Garanzia di progettazione e selezione
	Biasstabilità a temperatura massima	≤ 100 ug ((1 σ)	10 secondi di levigamento, risultato della prova in 1 ora
	Biasrepetibilità a temperatura massima	≤ 100 ug ((1 σ)	Prendere 2 Biasdata a temperatura massima, alta temperatura, bassa temperatura e temperatura normale rispettivamente
	Ripetibilità per fattore di scala	≤ 100 ppm ((1σ)	Garanzia di progettazione e selezione
	Passeggiata casuale	≤ 0,02 m/s/h1/2
	Somma l' ora di inizio	≤ 5 s
	Errore residuo di installazione dell'aggiunta triassiale	≤ 30"

Precisione di allineamento

Precisione di navigazione integrata (efficace per via satellitare)

Progetto		Indicatori	Commento
Precisione di allineamento	Nord in cerca di tempo	≤ 5 minuti	Generalmente, lo standard è di 3 o 5 minuti.
	Ripetibilità dell'allineamento dell'angolo di marcia	≤ 1°/cosL	1σ
	Ripetibilità dell'allineamento del passo	≤ 0,05°	1σ
	Ripetibilità dell'allineamento dell'angolo di rotolamento	≤ 0,05°	1σ
	Modalità di ricerca nord	Opzionale	Può realizzare l'allineamento della base oscillante, l'allineamento ausiliario del GPS durante il viaggio, l'allineamento ausiliario dell'odometro durante il viaggio e l'allineamento principale del trasferimento di navigazione inerziale.

Precisione di navigazione inerziale (satellite non valido)

Progetto		Indicatori	Commento
Precisione di navigazione inerziale	Accuratezza del mantenimento dell'angolo di marcia	≤ 2°/h
	Accuratezza di tenuta dell'angolo di passo	≤ 0,2°/h
	Accuratezza della manutenzione dell'angolo di rotolamento	≤ 0,2°/h
	Precisione di posizionamento inerziale pura	≤ 20 m ((100 s)	CEP, senza assistenza di informazione esterna
	Precisione di posizionamento del navigatore integrato del chilometro	≤ 0,2% (chilometraggio superiore a 3 km)
	Precisione di posizionamento del navigatore integrato del chilometro	≤ 1m ((50s)

Dimensione

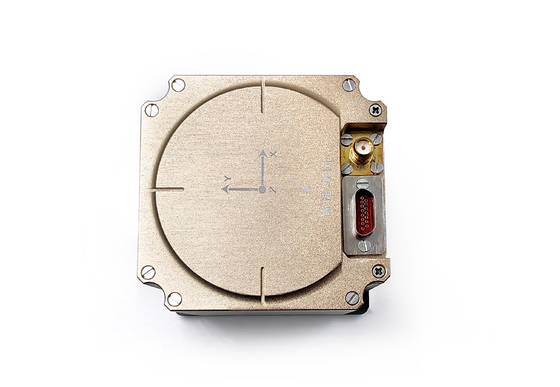

Sistema di navigazione inerziale GNSS ad alta precisione di grado tattico per il tracciamento delle navi 1

Principali campi di applicazione

Sistema di navigazione inerziale GNSS ad alta precisione di grado tattico per il tracciamento delle navi 2

Sistema di navigazione inerziale GNSS ad alta precisione di grado tattico per il tracciamento delle navi 3

Sistema di navigazione inerziale GNSS ad alta precisione di grado tattico per il tracciamento delle navi 4
