Sensore della girobussola dell'accelerometro

IMU ad alta precisione a 10 assi con giroscopio, accelerometro, magnetometro e barometro

Name: IMU ad alta precisione a 10 assi con giroscopio, accelerometro, magnetometro e barometro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 670.00 USD
Availability: InStock

Marchio:	Firepower
Numero di modello:	16488HB
MOQ:	1
Condizioni di pagamento:	L/C, T/T
Capacità di approvvigionamento:	500/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Campo di misura:

500/2000°/s

stabilità di bias zero:

0,8°/h

Larghezza di banda:

200 hertz

Coefficiente di camminata casuale:

≤ 0,15°/Vh

Zero Bias Change sulla temperatura, assi X e Y:

±0,06°/s

Densità del rumore:

0,001°/s/ √Hz

Imballaggi particolari:

spugna + cartone

Capacità di alimentazione:

500/mese

Evidenziare:

IMU ad alta precisione a 10 assi

IMU con giroscopio e accelerometro

Magnetometro e barometro ad alta precisione

Descrizione del prodotto

10 assi IMU ad alta precisione con giroscopio, accelerometro, magnetometro e barometro

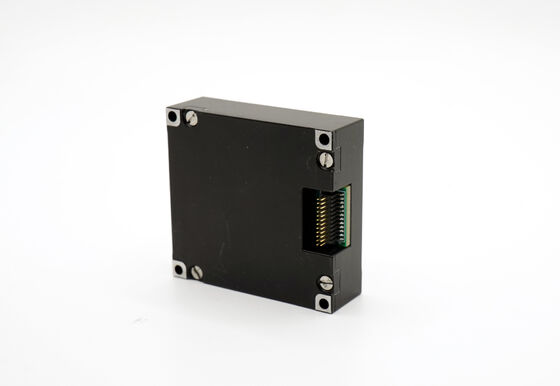

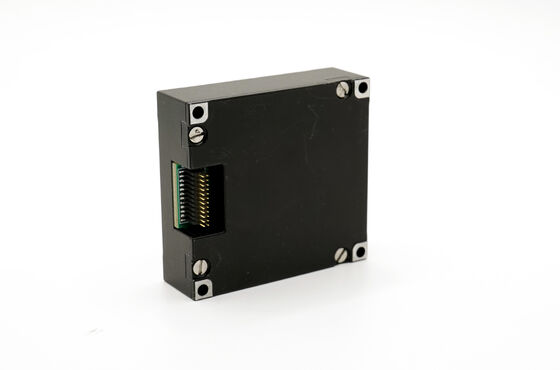

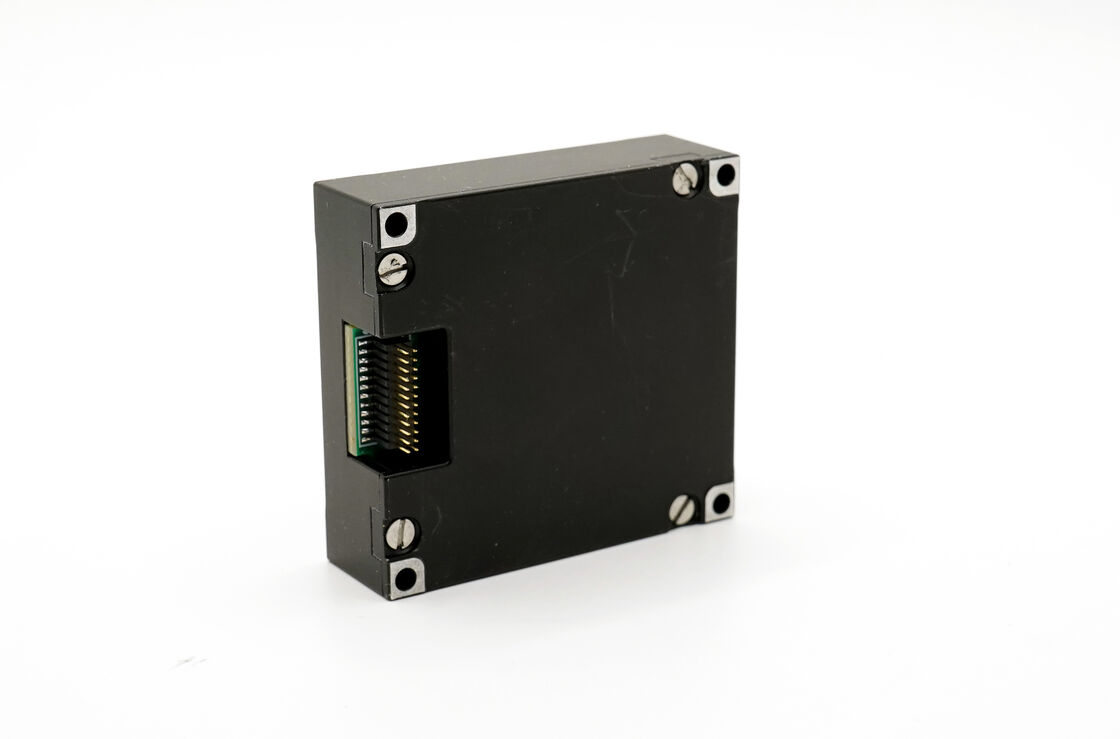

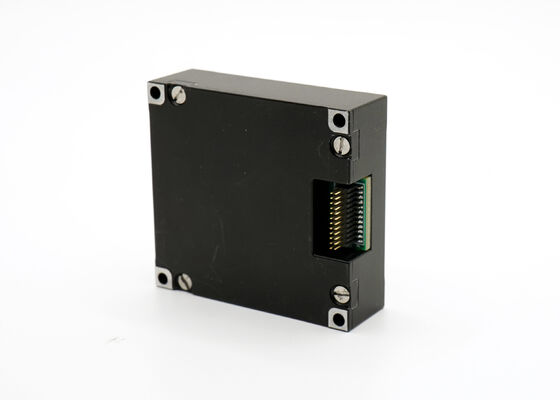

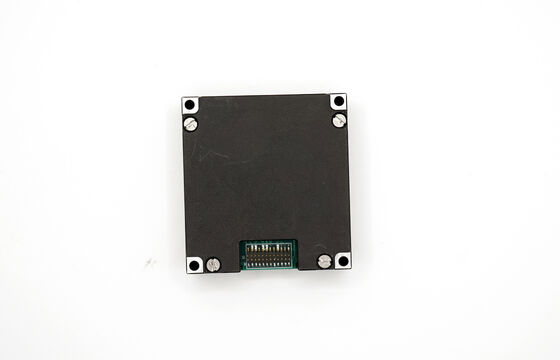

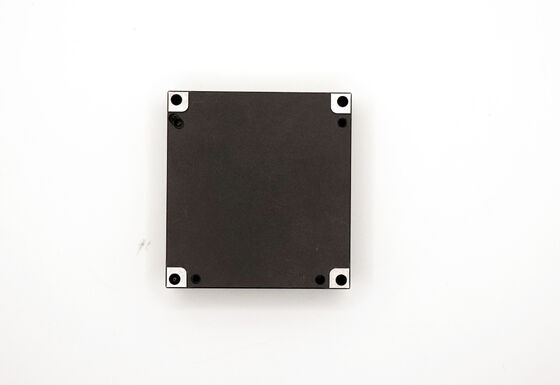

Visualizzazione del prodotto

L'unità di misurazione inerziale (IMU) 16488HB è un'IMU basata su MEMS ad alte prestazioni con un giroscopio digitale a tre assi, un accelerometro e un magnetometro.Questa unità di navigazione di precisione offre un raggio dinamico di ±2000o/s per il giroscopio e ±200g per l'accelerometroCon un'eccezionale affidabilità e adattabilità ambientale, è una soluzione ideale per veicoli senza equipaggio, comunicazioni mobili e applicazioni di rilevamento.Questo modello serve come sostituto completo per l'Adis 16497, fornendo maggiore precisione e stabilità per le operazioni critiche.

Caratteristiche del prodotto

Giroscopio digitale a tre assi:± 2000o/s gamma di misura dinamica con stabilità di sbiadimento zero di 3°/H (GJB, 10S, asse Z) e 0,8°/H (ALLAN, asse Z)
Accelerometro digitale triassiale:±200 g di gamma di misura dinamica con zero bias stability di 0,4 mg (GJB, 10S) e 0,06 mg (ALLAN)
Magnetometro digitale triassiale:2gamma di misurazione di 0,5 gauss
Barometro digitale:Intervallo da 300mbar a 1100mbar
Alta affidabilità:MTBF 20.000 ore
Accuratezza dell'intervallo di temperatura completo:Performance garantita da -40°C a +80°C con calibrazione e compensazione della temperatura integrata
Resistenza alle vibrazioni:Adatti a funzionare sotto forti vibrazioni (6,06 G, 20-2000 Hz)
Resistenza agli urti:Adatti a lavorare in condizioni di grande impatto (1000 G, 0,5 ms)

Specifiche tecniche

Parametro	Condizioni di prova	Valore minimo	Valore tipico	Valore massimo	Unità
Giroscopio
Intervallo dinamico di misura		500		2000	°/s
Stabilità di bias zero	Varianza di Allan, asse Z		0.8		°/h
Stabilità di bias zero	Variazione di Allan, assi X e Y		1.6		°/h
Stabilità di bias zero	media di 10 secondi (-40°C~+70°C, temperatura costante), asse Z		3		°/h
Stabilità di bias zero	media di 10 secondi (-40°C~+70°C, temperatura costante), asse X e asse Y		6		°/h
Pregiudizio zero	Intervallo di pregiudizio zero, asse Z		± 0.07		°/s
Pregiudizio zero	Intervallo di pregiudizio zero, assi X e Y		± 0.2		°/s
Variazione di bias zero nell'intero intervallo di temperatura	Asse Z		± 0.02		°/s
Cambiamento di temperatura pari a zero	Asse X e Y		± 0.06		°/s
Accuratezza del fattore di scala	Asse Z		0.3		%
Accuratezza del fattore di scala	Asse X e Y		0.6		%
Passeggiata casuale angolare			0.15		°/√ ora
Densità del rumore			0.001		°/s/√Hz
Accelerometro
Intervallo dinamico di misura		16		200	g
Stabilità di bias zero	Variazione di Allan		0.06		mg
Stabilità di bias zero	media di 10 secondi (-40°C~+70°C, temperatura costante)		0.4		mg
Intervallo di bias zero			2		mg
Accuratezza del fattore di scala			0.5		%
Densità del rumore			0.025		mg/√Hz
Magnetometro
Intervallo del campo magnetico	Brg, sexy.		± 13		gauss
Precisione della rotta	30 μT componente geomagnetico orizzontale, 25°C		±2.5		deg
Caratteristiche elettriche
Voltaggio		3.0	3.3	3.6	V.
Consumo di energia			1.5		W
Caratteristiche strutturali
Dimensione			474414		mm
Peso			50		g

Nota: i calcoli di bias zero per il processo completo di variazione della temperatura assumono una velocità di variazione della temperatura ≤ 1°C/min entro l'intervallo da -40°C a +70°C. Le condizioni di vibrazione sono 6,06 G, 20Hz-2000Hz.

Disegno di contorno
